日本喜开理CKD气动元件 电磁阀/气缸/气源处理选型解析
一、为什么选择喜开理CKD？
喜开理（CKD）创立于1943年，是日本的气动元件制造商，产品涵盖电磁阀、气缸、气源处理元件、真空元件等，主要应用于自动化产线、电子制造、汽车制造、包装机械、医疗设备、半导体/液晶制造等领域。
CKD核心品牌优势
| 优势类别 | 详细说明 |
| 小型化设计 | 紧凑结构，节省安装空间，特别适合精密设备集成 |
| 低功耗运行 | 电磁阀功耗最低至0.55W，降低能源消耗和发热量 |
| 高频率响应 | 响应速度可达5ms以下，满足高速自动化控制需求 |
| 高可靠性 | 平均无故障工作时间（MTBF）超过10年，品质稳定耐用 |
| 丰富的产品线 | 覆盖从微型阀到大型气缸的全系列气动解决方案 |
| 洁净规格 | 提供低发尘、无铜离子型洁净元件，适用于半导体/液晶制造 |
CKD典型应用行业
| 行业领域 | 典型应用场景 | 常用CKD产品 |
| 电子制造 | SMT贴片机、精密装配、检测设备 | 4F系列电磁阀、CMK2气缸 |
| 汽车制造 | 焊装生产线、涂装机器人、装配工位 | SCA2大气缸、4GB高压阀 |
| 包装机械 | 灌装设备、包装机器人、封口机械 | 4KA系列电磁阀、SSD气缸 |
| 半导体/液晶 | 晶圆搬运、液晶面板制造设备 | 洁净元件（TOH3规格） |
| 医疗设备 | 血液透析机、输液泵、检测仪器 | 微型电磁阀、精密气缸 |
二、CKD产品分类详解

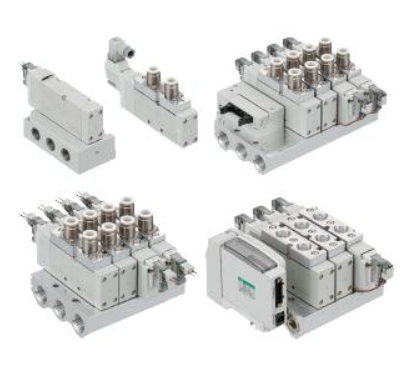

2.1 电磁阀系列
CKD电磁阀是气动控制系统的核心元件，分为先导式和直动式两大类，支持多种电压规格和接口尺寸。
4F系列 - 标准先导式电磁阀
| 型号示例 | 接口规格 | Cv值 | 电压选项 | 特点与应用 |
| 4F110-M5 | M5螺纹 | 0.1 | DC24V/AC100V/220V | 微型阀，适合小流量控制 |
| 4F210-06 | Rc1/8 | 0.8 | DC24V/AC110V/220V | 标准型，应用最广泛 |
| 4F310-08/10 | Rc1/4-Rc3/8 | 1.8 | DC24V/AC100V/200V | 中流量控制，通用型 |
| 4F410-10 | Rc3/8 | 3.0 | DC24V/AC220V | 较大流量需求 |
| 4F510-15 | Rc1/2 | 5.0 | DC24V/AC220V | 大流量气缸驱动 |
| 4F620-20 | Rc3/4 | 9.0 | DC24V/AC220V | 高速响应型 |
| 4F710/720-25 | Rc1 | 14 | DC24V/AC220V | 超大方形阀体 |
4GB系列 - 集装式电磁阀
| 型号示例 | 阀位数 | Cv值 | 电压 | 适用场景 |
| 4GB110-06-E01 | 2位 | 0.8 | DC24V | 紧凑型集装阀 |
| 4GB220-08-E01 | 2位 | 1.2 | DC24V | 多站位集中控制 |
| 4GB310-10-E01 | 3位 | 2.0 | DC24V | 复杂控制回路 |
4KA/4KB系列 - 低功率电磁阀
| 系列 | 功耗 | 接口 | 特点 |
| 4KA（标准型） | 1.8W | M5-1/2 | 快速响应，低发热 |
| 4KB（节能型） | 0.55W | M5-3/4 | 超低功耗，适合电池供电 |
| M4KA（带继电器型） | 1.0W | M5-1/4 | 内置驱动电路 |
AB系列 - 阀岛/气缸阀
| 型号示例 | 类型 | 螺纹规格 | 电压 |
| AB21-02（2位） | 单电控 | Rc1/4 | AC220V/DC24V |
| AB31-02（3位） | 双电控 | Rc1/4 | AC220V/DC24V |
| AB41-03（大流量） | 大口径型 | Rc3/8 | AC100V/220V |
2.2 气缸系列
CKD气缸涵盖标准气缸、薄型气缸、紧凑型气缸、无杆气缸等多个系列，满足不同安装空间和行程需求。
SC/SCA2系列 - 标准气缸
| 型号 | 缸径(mm) | 行程范围(mm) | 安装方式 | 磁性开关 |
| SC20 | 20 | 5-300 | LB/FA/CA/CB | T0H/T2H |
| SC25/32 | 25, 32 | 5-400 | LB/FA/CA/CB/TC | T0H/T2H/T3H |
| SC40/50 | 40, 50 | 5-600 | LB/FA/CA/CB/TC | T0H/T2H/T3H |
| SC63/80 | 63, 80 | 10-800 | LB/FA/CA/CB/TC | T0H/T2H/T3H |
| SC100/125/160 | 100, 125, 160 | 10-1200 | LB/FA/CA/CB | T0H/T2H |
SSD系列 - 薄型气缸
| 型号 | 缸径(mm) | 行程(mm) | 安装方式 | 特点 |
| SSD-L（小头型） | 12-100 | 5-400 | 直接安装 | 节省安装空间 |
| SSD-K（带头型） | 20-100 | 10-300 | 法兰安装 | 高刚性 |
| SSD-KL（抗旋转型） | 16-100 | 10-400 | 脚座安装 | 带导杆防旋转 |
CMK2系列 - 紧凑型气缸
| 型号 | 缸径(mm) | 行程(mm) | 安装方式 |
| CMK2-00 | 20, 25, 32, 40, 50 | 5-200 | LB/FA/CA/TA |
| CMK2-CA | 20-50 | 10-200 | 单耳环 |
| CMK2-CC | 20-50 | 10-200 | 双耳环 |
MB/ST系列 - 无杆气缸
| 系列 | 缸径(mm) | 最大行程(mm) | 特点 |
| MY1（机械式） | 16-63 | 2000 | 高刚性，适合长行程 |
| MY2（磁耦合） | 6-40 | 1000 | 非接触式，无泄漏 |
2.3 气源处理元件（FRL组合件）
气源处理元件是气动系统的重要组成部分，包括过滤器、减压阀、油雾器等，确保气源的清洁和稳定。
过滤器系列
| 型号 | 接口 | 过滤精度 | 特点 |
| F3000（小型） | M5, 1/8 | 5μm | 紧凑设计 |
| F4000（中型） | 1/4, 3/8 | 5μm | 标准型 |
| F8000（大型） | 1/2, 3/4 | 5μm | 大流量 |
减压阀系列
| 型号 | 接口 | 压力范围 | 特点 |
| R1000/3000 | M5-1/4 | 0.05-0.7MPa | 精密调压 |
| R4000/4100 | 3/8-1/2 | 0.05-0.7MPa | 高流量型 |
| W4000（溢流型） | 3/8-1/2 | 0.1-0.85MPa | 带溢流功能 |
FRL组合件
| 组件 | 功能说明 |
| F（过滤器） | 去除压缩空气中的水分和杂质 |
| R（减压阀） | 稳定输出压力 |
| L（油雾器） | 为气缸提供润滑 |
2.4 气动手指
气动手指用于自动化抓取和夹持操作，CKD提供多种开合方式和规格。
| 系列 | 类型 | 缸径(mm) | 夹持力(N) | 特点 |
| MHZ（平行开闭） | 平行式 | 6-25 | 4-120 | 标准平行夹爪 |
| MHL（复动型） | 复动式 | 10-40 | 20-300 | 开闭双方向可调 |
| MGG（角度开闭） | 角摆式 | 12-32 | 15-200 | 旋转夹持 |
2.5 真空元件
| 产品类别 | 典型型号 | 规格参数 |
| 真空发生器 | VH02, VH05 | 最大真空度：-85kPa |
| 真空吸盘 | ZP3, ZP4系列 | 直径：2-150mm |
| 真空开关 | VSK系列 | 检测真空度状态 |
2.6 洁净元件
CKD洁净元件专为半导体制造、液晶面板制造等高科技行业设计，采用低发尘、无铜离子规格。
| 洁净规格 | 标识代码 | 适用标准 |
| 低发尘型 | TOH3-D | 半导体/液晶设备 |
| 无铜离子 | NC（非铜材质） | 避免铜污染 |
| 特氟龙涂层 | TF | 防腐蚀应用 |
典型洁净型号示例：
SCA2-FA-100B-200-TOH3-D（洁净气缸）
STG-M-40-60-TOH3-D（洁净夹紧气缸）
4F730-20-LPNOV-FL545074-DC24V（洁净阀）
三、CKD型号解析
3.1 电磁阀型号解读
示例型号：4F210-08-AC220V/Z
| 代码位置 | 代码含义 | 本例解析 |
| 4F | 系列代码 | 4F=先导式电磁阀 |
| 2 | 阀位数 | 2=两位阀（五口阀） |
| 10 | Cv值等级 | 10=Cv值约1.0 |
| -08 | 接口螺纹 | 08=Rc1/4 |
| AC220V | 电压规格 | 交流220V |
| /Z | 特殊规格 | Z=特殊接线方式 |
接口螺纹代码对照表
| 代码 | 螺纹规格 |
| M5 | M5×0.8 |
| 06 | Rc1/8 |
| 08 | Rc1/4 |
| 10 | Rc3/8 |
| 15 | Rc1/2 |
| 20 | Rc3/4 |
| 25 | Rc1 |
3.2 气缸型号解读
示例型号：SCA2-TC-50B-320-R1-D-YB4
| 代码位置 | 代码含义 | 本例解析 |
| SC | 系列代码 | SC=气缸 |
| A2 | 版本号 | A2=第二代 |
| TC | 安装方式 | TC=双摆动销轴 |
| 50 | 缸径 | 50mm |
| B | 缸径单位 | B=mm |
| 320 | 行程 | 320mm |
| R1 | 接管方向 | R1=右侧接管 |
| D | 缓冲形式 | D=气缓冲 |
| YB4 | 磁性开关 | YB4=有触点开关 |
安装方式代码对照
| 代码 | 安装方式 |
| LB | 脚座安装 |
| FA | 前端法兰 |
| CA | 单耳环 |
| CB | 后端铰链 |
| TC | 双摆动销轴 |
| 00 | 直接安装 |
四、CKD选型步骤详解
Step 1：确定使用场景与工况要求
介质类型：压缩空气、惰性气体、真空、低压水/油
工作压力：标准气动（0.1-1.0MPa）、高压规格（1.0-2.0MPa）
环境要求：洁净室、高温/低温、防爆、耐腐蚀
控制方式：电磁驱动、手动操作、气控先导
Step 2：电磁阀选型要点
| 选型参数 | 参考标准 |
| Cv值计算 | 根据流量Q和压降ΔP计算： Cv = Q × √(G / ΔP) 或查表法选择 |
| 接口尺寸 | 根据管路直径选择对应螺纹规格 |
| 电压规格 | 国内常用：AC220V/DC24V 出口设备：确认当地电压 |
| 功耗要求 | 节能场合选4KB（0.55W） 标准场合选4F（1.8W） |
Step 3：气缸选型要点
| 选型参数 | 计算方法 |
| 缸径选择 | F = P × A × η F=所需力，P=压力，A=活塞面积，η=效率(约0.7) |
| 行程确定 | 根据工作行程+10%余量选择标准行程 |
| 安装方式 | 根据设备空间和维护便利性选择 |
| 缓冲形式 | 高速/重载选气缓冲，精密定位选液压缓冲 |
Step 4：配套元件选择
磁性开关：T0H（无触点）/T2H（有触点），根据控制系统接口选择
浮动接头：JB系列，用于补偿同轴度误差
安装支架：Y、YB系列，配合不同安装方式
气管接头：SC/SCW系列快速接头
五、CKD与FESTO/SMC对照参考
下表为CKD与FESTO、SMC品牌的近似型号对照，仅供参考，实际替换需确认接口和性能参数。
电磁阀对照表
| CKD型号 | FESTO近似型号 | SMC近似型号 |
| 4F210-06 | MFH-5-1/8 | SY3120-5LZD |
| 4F310-08 | MFH-5-1/4 | SY3220-5LZD |
| 4F510-15 | MFH-5-1/2 | SY5120-5GZD |
| 4KB219-00 | MFH-3...G58 | SYJ3120（节能型） |
| AB41-02 | JMFH-5-1/4 | VQ4101（阀岛用） |
气缸对照表
| CKD型号 | FESTO近似型号 | SMC近似型号 |
| SC25-50 | DSNU-25-50-PPV-A | C85N25-50 |
| SSD-L-32-50 | ESN-32-50 | CQ2A32-50 |
| CMK2-00-32-50 | ADN-32-50-I-PPS | MGPL32-50 |
| SCA2-00-63-100 | DSNU-63-100-PPV-A | C85N63-100 |
| MY1H-25-300 | DGC-25-300 | MY1B25-300 |
六、常见选型误区
误区1：只看价格，忽视Cv值匹配
问题：选择了便宜但Cv值偏小的电磁阀，导致系统响应慢、压力损失大。
正确做法：根据实际流量需求计算所需Cv值，选择等于或略大于计算值的规格。
误区2：电压规格选错
问题：国内设备选了AC110V，出口设备选了AC220V，导致无法正常工作或损坏。
正确做法：确认现场电源电压，国内常用AC220V/50Hz，出口设备需确认目的地电压标准。
误区3：气缸行程选择过紧
问题：行程刚好等于工作需求，没有留余量，导致缓冲效果差、寿命缩短。
正确做法：气缸行程 = 工作行程 + 10%~20%余量，选择标准行程。
误区4：忽视安装方式兼容性
问题：只关注本体参数，忽略了安装支架和附件的匹配性。
正确做法：选型时确认完整的安装配置，包括安装件、接头、管路等。
误区5：洁净环境使用普通规格
问题：在半导体/液晶设备中使用了普通气缸，产生铜离子污染。
正确做法：洁净室环境必须选用带"TOH3"或"NC"标识的洁净规格产品。
免责声明
1. 本文档仅供参考，实际选型请以CKD官方产品样本和技术参数为准。
2. 产品规格、型号代码可能因厂家改进而变更，恕不另行通知。
3. 本文档内容更新日期：2026年6月。
4. 因使用本文档信息导致的任何损失，本公司不承担任何责任。
