日本川崎KAWASAKI液压元件选型攻略：轴向柱塞泵/液压马达参数解析
一、为什么选择川崎KAWASAKI？
日本川崎重工（KAWASAKI HEAVY INDUSTRIES）是专业的液压元件制造商，自1962年引入轴向柱塞泵技术以来，持续研发创新，产品范围不断扩大。川崎液压泵在工程机械领域享有盛誉，被公认为可靠移动动力源的标准。
品牌核心优势：
高可靠性：K3V系列作为工程机械用活塞泵，以其高度的可靠性受到客户好评
高压力、低噪音：川崎液压泵提供高压、低噪音、紧凑的解决方案，满足最苛刻的应用需求
集成控制功能：具备优异的集成控制功能，维护简便
丰富的产品线：从K3V到K7VG，覆盖工程机械和工业机械的全面需求
主要应用行业：
工程机械：挖掘机、起重机、混凝土机械、路面机械（川崎的核心优势领域）
工业设备：注塑机、压铸机、机床、冶金机械
矿山机械：大型矿山设备、钻井设备
其他领域：林业设备、农业机械、船舶、陶瓷设备
二、川崎液压元件产品分类

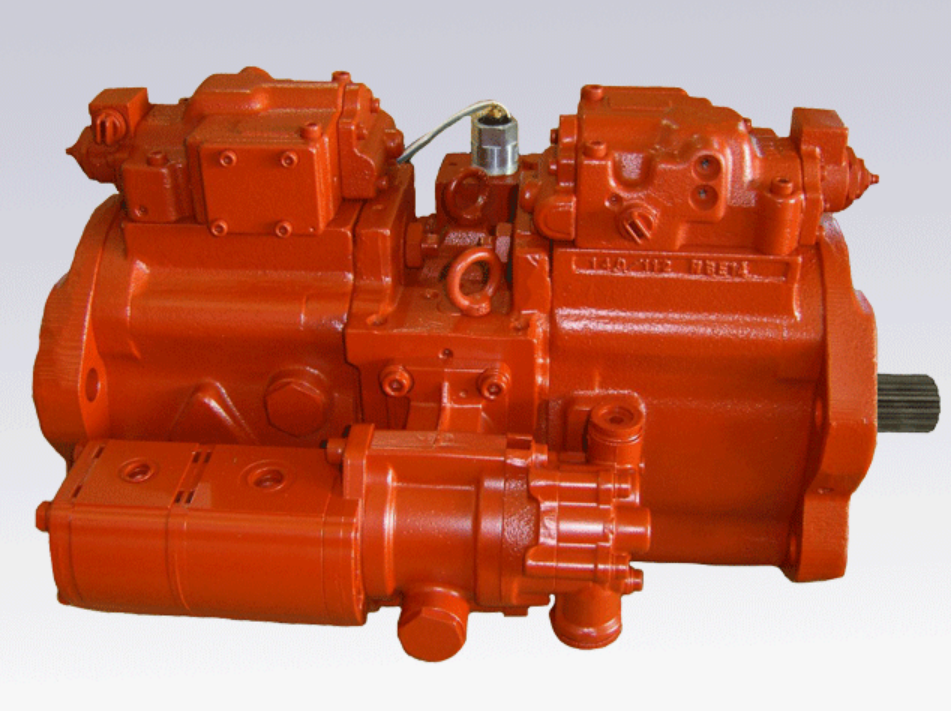

2.1 轴向柱塞泵——K3V系列（工程机械用）
K3V系列是川崎专为工程机械开发的斜盘式轴向柱塞泵，作为工程机械用活塞泵以其高度的可靠性受到客户好评。根据用途，在旋转机构的构成中准备了丰富的种类，也备有可以安装PTO的串联式以及旋转机构并列配置式。
| 型号 | 排量(cm³) | 额定压力 MPa[kgf/cm²] | 最高压力 MPa[kgf/cm²] | 自吸最高转速 (min⁻¹) | 最高转速 (min⁻¹) | 主要应用 |
|---|---|---|---|---|---|---|
| K3V63 | 63 | 34.3[350] | 39.2[400] | 2,650 | 3,250 | 小型挖掘机、工程机械 |
| K3V112 | 112 | 2,360 | 2,700 | 中型挖掘机（SK200等） | ||
| K3V140 | 140 | 2,150 | 2,500 | 中大型挖掘机 | ||
| K3V180 | 180 | 1,950 | 2,300 | 大型挖掘机、起重机 | ||
| K3V280 | 280 | 1,600 | 2,000 | 超大型工程机械 |
K3V系列常见完整型号示例：
K3V63DT/BDT、K3V63DTH100R2N01、K3V63DTH100L2N01
K3V112DT/BDT、K3V112DTH100R2N01、K3V112SH100R2N01
K3V140DT/BDT、K3V140DTH100R2N01
K3V180DT/BDT、K3V180DTH100R2N01、K3V180SH100R2N01
K3V280DT/BDT、K3V280DTH100R2N01、K3V280SH100R2N01
2.2 轴向柱塞泵——K3VL系列（工业用变量泵）
K3VL系列是川崎面向工业应用开发的变量轴向柱塞泵，具有灵活性，可应用于广泛的行业。应用实例包括：动力单元、压机机械、试验台、油田设备、钻井和矿山机械、建筑及林业设备等。
| 型号 | 排量(cm³) | 额定压力 MPa[kgf/cm²] | 最高压力 MPa[kgf/cm²] | 自吸最高转速 (min⁻¹) | 特点 |
|---|---|---|---|---|---|
| K3VL45 | 45 | 34.3[350] | 39.2[400] | 2,600 | 小型工业应用，K3VL60机架请使用K3VL45型号 |
| K3VL80 | 80 | 2,200 | 中型工业设备 | ||
| K3VL112 | 112 | 1,850 | K3VL112与K3VL140外部尺寸相同 | ||
| K3VL140 | 140 | ||||
| K3VL200 | 200 | 1,600 | 大型工业设备 |
K3VL系列调节器类型说明：
P0、L0等主要调节器类型外部相同
H*、M*、L*等主要扭矩限制器类型外部相同
常见控制方式：RKM（压力补偿）、RKS（负载敏感）、RMM（扭矩限制）、RSM（远程压力控制）等
2.3 轴向柱塞泵——K3VG系列（开式回路用）
K3VG系列是适合一般产业机械的开式回路用泵，备有63～560cm³的泵规格。包括高精度电·液伺服调节器「ILIS（智能线性化的伺服）」，备有丰富的控制方式供选择。该高压柱塞泵是低噪音型，除了公认的高效率·高可靠性之外，还有使用方便的特点。
| 型号 | 排量(cm³) | 额定压力 MPa[kgf/cm²] | 最高压力 MPa[kgf/cm²] | 额定转速 (min⁻¹) | 自吸最高转速 (min⁻¹) |
|---|---|---|---|---|---|
| K3VG63 | 63 | 34.3[350] | 39.2[400] | 1,800 | 2,600 |
| K3VG112 | 112 | ||||
| K3VG180 | 180 | 1,850 | |||
| K3VG280 | 280 | 1,200 | 1,600 | ||
| K3VG180DT（双泵） | 360 | ||||
| K3VG280DT（双泵） | 560 | 1,600 |
K3VG系列常见型号示例：K3VG180-10-NRS-4000、K3VG280-10FRS-10MH4、K3VG63-10NR5-4000
2.4 轴向柱塞泵——K5V/K7VG系列
| 系列 | 型号 | 排量(cm³) | 额定压力 MPa[kgf/cm²] | 自吸最高转速 (min⁻¹) | 特点 |
|---|---|---|---|---|---|
| K5V系列 | K5V80DT/DTP | 80×2 | 34.3[350] | 2,450 | 沿袭K3V可靠性，高输出功率密度 |
| K5V系列 | K5V200DPH/DTH/DTP | 200×2 | 2,200 | ||
| K7VG系列 | K7VG265 | 270 | 35[水乙二醇21] | 1,600 | 长寿·低噪音化，适用于制铁、锻压机械 |
2.5 液压马达——M2X/M5X系列（回转马达）
M2X/M5X系列是作为工程机械用的回转马达而开发的斜盘式柱塞马达，内置有机械式制动器、溢流阀、补油阀。适当配置柱塞马达部、机械式制动器部、附属阀部，实现了超紧凑型设计。
| 型号 | 排量(cm³) | 额定压力 MPa[kgf/cm²] | 最高压力 MPa[kgf/cm²] | 最高转速 (min⁻¹) | 应用 |
|---|---|---|---|---|---|
| M2X22 | 22.0 | 20.6[210] | 24.5[250] | 2,500 | 小型回转机构 |
| M2X45 | 45.3 | 29.4[300] | 34.3[350] | 2,000 | 中小型回转机构 |
| M2X63 | 64.0 | 2,200 | 中型回转机构 | ||
| M5X130 | 129 | 32.4[330] | 39.2[400] | 1,850 | 中大型回转机构 |
| M5X180 | 180 | 1,680 | 大型回转机构 | ||
| M2X210 | 210 | 1,400 | 超大型回转机构 |
2.6 液压马达——带减速机M2X/M5X-RG系列
| 型号 | 减速比 | 输出排量(cm³) | 额定压力 MPa[kgf/cm²] | 最高转速 (min⁻¹) |
|---|---|---|---|---|
| M2X22-RG015 | 15 | 597 | 15.7[160] | 92 |
| M2X45-RG035 | 35 | 1,185 | 17.7[180] | 76 |
| M2X63-RG06 | 60 | 1,229 | 28.0[285] | 115 |
| M5X130-RG10 | 100 | 2,437 | 92 | |
| M5X180-RG16 | 160 | 4,128 | 29.4[300] | 68 |
| M5X180-RG20 | 200 | 4,264 | 66 |
2.7 液压马达——M3X/M3B系列及带减速机型
| 系列 | 型号 | 说明 |
|---|---|---|
| M3X系列 | M3X200、M3X250、M3X530、M3X800 | 斜盘式轴向柱塞马达 |
| M3B系列 | M3B200、M3B530、M3B800 | 斜盘式轴向柱塞马达（重载型） |
| M3X-RG系列 | M3X200-RG03S6.0、M3X250-RG06S6.4、M3X530-RG10S6.4、M3X800-RG16S6.4 | 带减速机斜盘式轴向柱塞马达 |
| M3XA系列 | M3XA380、M3XA600、M3XA820、M3XA1000 | 带减速机斜盘式轴向柱塞马达 |
| 起重机回转专用 | M2X170-RG17C27、M2X170-RG23C34、MX250-RG100C88 | 起重机回转用带减速机马达 |
2.8 低速大扭矩径向柱塞马达
| 系列 | 型号示例 | 排量范围(cm³) | 额定压力 MPa[kgf/cm²] | 应用 |
|---|---|---|---|---|
| SX系列 | SX504BM、SX5045CM、SX504BM-24、SX505BM-32、SX505BM | 189～492 | 20.6[210] | 注塑机螺杆驱动 |
| HMKB/HMB系列 | HMKB046、HMKB075、HMB125、HMB270、HMB700 | 1,281～11,600 | 注塑机、重工业 | |
| SB/HMKC/HMC系列 | SB504、HMKC046、HMKC200、HMC270、HMC325 | — | 各类工业设备 |
2.9 电磁阀及控制阀
川崎（KPM）电磁阀产品系列：
| 产品类别 | 系列/型号 | 最高压力 MPa[kgf/cm²] | 特点 |
|---|---|---|---|
| 插装式电磁换向阀 | KWE5K系列 | — | 插装式设计，便于集成 |
| 插装式电磁比例减压阀 | KDRDE5K系列 | 8.8[90]（供入压力） | 用于先导系统压力控制 |
| 多连形电磁阀组 | KWE5系列 | — | 多联集成电磁阀 |
| 电磁比例多路控制阀 | KMC系列 | 24.5[250] | 内部先导，无需外部压力源 |
| 带压力补偿比例多路阀 | KMP系列 | 30.9[315] | 内置压力补偿，手动应急操作 |
| 多路控制阀 | KMX系列（KMX13/15/19/32） | — | 工程机械用多路阀 |
| 多路控制阀 | MW系列（MW(P)25/28） | — | 工程机械用 |
| 多路控制阀 | KML系列（KML22/28/35） | — | 工程机械用 |
| 先导阀 | PV系列（PV48K/PV48M/PV6P/PVD6P） | 6.9[70]（一次侧） | 减压方式先导阀，操纵力小 |
| 先导阀 | RCV系列、TH40P系列 | — | 各类先导控制 |
| 农业机械比例阀 | KTEM系列（KTEM85/25~55） | 20.6[210] | 农业机械用电磁比例控制 |
| 伺服逻辑阀 | SLV系列（SLV40~SLV100） | 35[357] | 伺服阀置换用，抗污染性优异 |
2.10 溢流阀及其他阀类
| 产品类别 | 系列 | 说明 |
|---|---|---|
| 回转马达用溢流阀 | 专用溢流阀 | 适用于SK200、SK230、SK250、ZX200、CAT320、EX200等机型 |
| 锁定阀 | KHV系列 | 油路锁定功能 |
| 转向控制阀 | KVS系列 | 转向系统控制 |
| 农业机械分流器 | KFDZ系列 | 带顺序阀，农业机械用 |
| 升压控制阀 | KCLA6 | 系统升压控制 |
| 小型升降阀 | HLV系列（HLV20/HLV40） | 小型升降设备用 |
| 摆动型执行机构 | HR系列（HR-08S~HR-20S等） | 摆动执行机构 |
三、川崎型号解析
3.1 K3V112型号解析
以K3V112DT-H100R2N01为例：
K3V：系列名称（K3V系列轴向柱塞泵，工程机械用）
112：排量规格（112 cm³/rev）
DT：安装形式（DT=双联安装法兰，BDT=串联式）
H100：调节器代码（H=扭矩限制器类型，100=特定调节器参数）
R：旋转方向（R=顺时针
2：设计序号/版本
N01：特殊规格代码（端口位置、密封类型等）
3.2 K3VL80型号解析
以K3VL80/B-10RKM-P0为例：
K3VL：系列名称（K3VL系列工业用变量轴向柱塞泵）
80：排量规格（80 cm³/rev）
B：安装法兰规格
10：设计序号
RKM：调节器类型（RKM=压力补偿控制，RKS=负载敏感，RMM=扭矩限制，RSM=远程压力控制）
P0：调节器参数（P0/L0等主要调节器外部相同；H*/M*/L*扭矩限制器外部相同）
K3VL常用调节器代码含义：
| 代码 | 含义 | 说明 |
|---|---|---|
| RKM | 压力补偿控制 | 恒压控制，最常用 |
| RKS | 负载敏感控制 | 与负载压力无关，稳定流量控制 |
| RMM | 扭矩限制控制 | 限制输入扭矩，保护系统 |
| RSM | 远程压力控制 | 可通过外部信号远程调节压力 |
| RSS | 带压力补偿的远程控制 | — |
| RTM | 远程扭矩控制 | — |
| ALSM | 电控比例控制 | 支持24VDC电控 |
四、川崎选型步骤详解（工程机械应用）
4.1 确定应用场景和主机型号
川崎产品主要用于工程机械，选型前需明确：
挖掘机：需确认机型（如SK200-5/6/6E/8、SK230-6、SK250-6、ZX200/230/240等）
起重机：需确认回转机构型号
混凝土机械：需确认泵送压力和流量要求
4.2 轴向柱塞泵选型步骤
步骤1：确定排量
根据发动机功率和所需流量计算排量：Q = q × n / 1000（Q：流量L/min，q：排量cm³/rev，n：转速rpm）
K3V112适用于中型挖掘机（如SK200），K3V180适用于大型挖掘机
步骤2：确定压力等级
K3V系列额定压力34.3MPa[350kgf/cm²]，瞬间最高39.2MPa[400kgf/cm²]
确认系统所需工作压力不超过额定压力
步骤3：确定旋转方向
R = 顺时针（从轴端看），L = 逆时针
需与发动机/电机旋转方向匹配
步骤4：确定安装方式
DT = 标准安装法兰
BDT = 串联式（可安装PTO）
DTH/SH = 不同壳体形式
步骤5：确定调节器类型
标准工程机械应用：选用压力补偿型（如H100调节器）
需远程控制：选用RSM型
需扭矩限制：选用RMM型
4.3 液压马达选型步骤
回转马达选型：
确定所需扭矩：T = ΔP × q / (2π)（ΔP：压差，q：排量）
确定工作压力等级：M2X/M5X系列额定压力29.4MPa[300kgf/cm²]
确定是否需要减速机：RG系列自带减速机，输出扭矩更大
确认制动器形式：内置机械式制动器（停车制动）
常见匹配示例：
6吨级挖掘机：M2X63或M5X130
20吨级挖掘机：M5X180或M2X210
起重机回转：M2X170-RG系列或MX250-RG系列
4.4 电磁阀选型要点
确认电压：常见24VDC（如PN24D表示24VDC电源）
确认接口形式：插装式（KWE5K）或板式安装
确认流量要求：KDRDE5K最大流量10L/min
确认压力等级：KPM电磁阀最高压力因型号而异，需核实
五、川崎与Rexroth（力士乐）对照参考
川崎KAWASAKI和Rexroth力士乐都是工业工程上的液压品牌，但市场定位有所不同：
| 比较项目 | 日本川崎 KAWASAKI | Rexroth 力士乐 |
|---|---|---|
| 核心优势领域 | 工程机械（挖掘机、起重机等） | 工业液压 + 工程机械 |
| 轴向柱塞泵主系列 | K3V、K3VL、K3VG、K5V、K7VG | A10VSO、A4VSO、A2FO、A7VO等 |
| 工程机械应用地位 | 挖掘机配套市场占有率极高 | 工业领域市场占有率极高 |
| 典型挖掘机配套 | SK系列、ZX系列、CAT系列等 | 各类工程机械均有配套 |
| 价格定位 | 高端，性价比优异 | 高端，工业领域价格较高 |
| 货期特点 | 常用型号库存充足 | 部分型号货期较长 |
选型建议：
若设备原装使用川崎液压件，建议选用川崎原厂配件以保证兼容性和可靠性
川崎K3V系列在工程机械领域的可靠性已得到客户验证，是挖掘机液压系统的常用品牌
对于工业液压应用，K3VL/K3VG系列是川崎面向工业市场的主力产品
六、常见选型误区
误区1：将工程机械用泵用于工业设备
K3V系列是专为工程机械设计的，若用于工业设备需评估转速、压力循环特性是否匹配。工业应用建议选用K3VL或K3VG系列。
误区2：忽略旋转方向
川崎泵的旋转方向（R/L）必须在选型时明确。错误选择会导致泵反转，无法正常吸油，甚至损坏泵体。
误区3：调节器类型选错
不同调节器（RKM、RKS、RMM、RSM等）功能差异大。需根据实际液压系统控制需求选择，切勿随意替换。
误区4：忽略安装接口尺寸
K3VL112与K3VL140外部尺寸相同，但排量不同。选型时需核对外形安装尺寸和接口尺寸，确保安装兼容性。
误区5：电磁阀电压不匹配
川崎KPM电磁阀有24VDC和220VAC等不同电压规格，选型时需确认设备供电电压，避免烧毁线圈。
误区6：忽视工作油液类型
K7VG系列可使用抗燃性工作油（水-乙二醇、脂肪酸酯系列），但K3V/K3VL系列主要适用于矿物油。特殊介质需提前确认兼容性。
免责声明：本文所载产品参数、型号信息均来自公开技术资料和供应商提供信息，仅供参考。实际选型请以川崎重工官方最新技术资料为准。川崎重工保留随时变更产品规格的权利，恕不另行通知。免责声明更新日期：2026年5月。
