- 产品名称：
力士乐液控单向阀SL30PA2-42/
- 所属类别：
产品简述
力士乐液控单向阀SL30PA2-42/是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

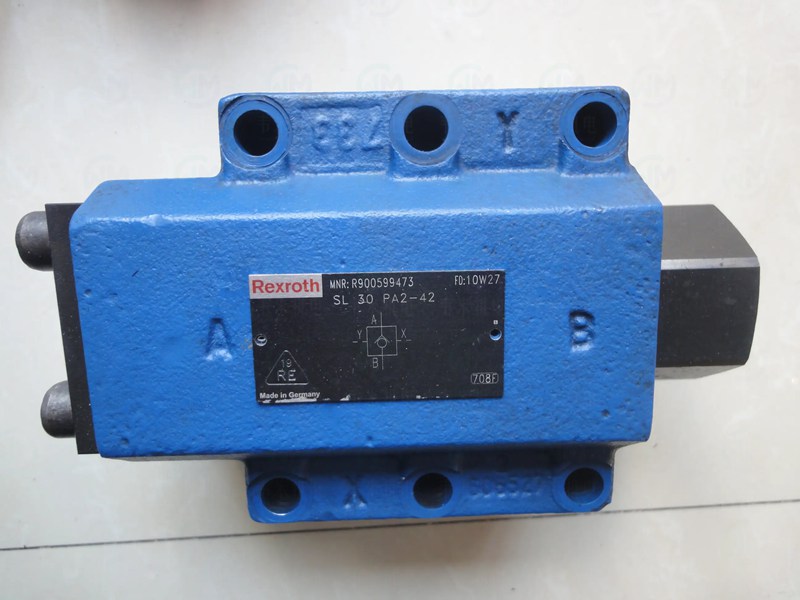

REXROTH 液控单向阀 SL30PA2-42/
REXROTH SL30PA2-42/ 是博世力士乐（Bosch Rexroth）旗下 SL 系列液控单向阀的一款具体型号。液控单向阀是一种带有液压先导控制功能的单向阀，允许油液正向自由流通，反向通过先导压力控制开启，实现油液的反向流动，广泛用于液压缸的负载保持和锁定。
| 中文名称 | 液控单向阀 |
| 英文名称 | Pilot Operated Check Valve |
| 别名 | 液压锁、先导单向阀、液控止回阀 |
| 通俗名称 | 液控单向阀、液压锁、SL 阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 单向阀 > 液控单向阀 > SL系列 |
二、型号含义解读
以 SL30PA2-42/ 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| SL | 产品系列代号 | SL=液控单向阀（Sperrventil mit Lecköl） |
| 30 | 通径规格 | 30=通径30mm（NG30） |
| P | 连接方式 | P=管式连接（螺纹连接） |
| A | 开启压力 | A=带预开启（低压开启） |
| 2 | 结构形式 | 2=结构代号 |
| 42 | 系列代号 | 42=42~49系列 |
| / | 可选后缀 | 可能带密封材质等细节 |
连接方式/选项代码一览
| 代号 | 连接方式 | 说明 |
|---|---|---|
| P | 管式连接 | 螺纹连接（本型号） |
| G | 板式连接 | 底板安装 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 系列 | SL30 | - | 液控单向阀 |
| 通径 | 30（NG30） | mm | - |
| 额定流量 | 约400 | L/min | - |
| 最大工作压力 | 315 | bar | - |
| 先导比 | 约3:1 或 4:1 | - | 先导面积比 |
| 开启压力 | 约1.5~3 | bar | - |
| 先导压力（最小） | 约80~105 | bar | 视型号 |
| 连接方式 | 管式螺纹连接 | - | - |
| 重量 | 约8~12 | kg | 视型号 |
| 工作介质 | HL、HLP液压油 | - | - |
| 介质温度 | -30 ~ +80 | °C | - |
四、工作原理
SL 系列液控单向阀的工作原理如下
| 1. 正向（A→B） | 油液压力克服弹簧力推开阀芯，单向导通 |
| 2. 反向（B→A） | 阀芯在弹簧力和B口压力作用下关闭，阻止逆流 |
| 3. 液控开启 | 当先导口 X 通入足够压力油时 |
- 先导活塞推动控制阀芯打开主阀芯
- 主阀芯打开后，B口油液可反向流向A口
- 先导压力撤除后，弹簧力使阀芯重新关闭
概括：正向自由通 → 反向关闭锁止 → 先导压力打开 → 反向通流。
五、使用用途
SL30PA2-42/ 液控单向阀主要用于以下场景
- 液压缸负载保持 —— 防止因重力或外力导致活塞杆下滑
- 液压缸位置锁定 —— 将油缸锁定在任意位置
- 模具液压系统 —— 防止模具意外下坠
- 大型提升机构 —— 起重机、升降平台的负载安全保持
- 液压管路隔离 —— 隔离不同的液压回路
六、应用行业
| 行业 | 典型设备/用途 |
| 工程机械 | 起重机支腿锁定、臂杆安全保持 |
| 冶金设备 | 轧机辊缝调节机构锁定 |
| 塑料机械 | 注塑机合模系统 |
| 机床 | 液压夹具、工作台锁定 |
| 船舶海工 | 升降平台、舱门锁定 |
| 矿山机械 | 液压支架安全保持 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 通径（流量） | 根据系统最大流量确认通径 | 查看系统设计 |
| 2 | 先导比 | 确认先导压力能否打开阀 | 计算先导油路压力 |
| 3 | 工作压力 | 不超过315bar | 查看系统参数 |
| 4 | 连接方式 | 管式还是板式 | 确认安装形式 |
| 5 | 开启压力 | 影响截止密封效果 | - |
| 6 | 泄漏等级 | 要求零泄漏时选择带密封型 | 查看密封要求 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 先导比较低 | 先导压力不足打不开阀 | 计算并匹配先导压力 |
| 通径选小 | 压降过大、发热 | 按流量选合适通径 |
| 忽略泄漏要求 | 负载缓慢下滑 | 要求零泄漏选密封型 |
7.3 同系列选型参考
| 型号 | 通径 | 流量 | 适用场景 |
|---|---|---|---|
| SL10 | 10 | 约60 | 小流量场合 |
| SL20 | 20 | 约200 | 中流量场合 |
| SL30 | 30 | 约400 | 大流量场合（本型号） |
| SL40 | 40 | 约600 | 超大流量 |
八、使用指南与技巧
8.1 安装注意事项
- 液控单向阀应尽量靠近执行元件安装（如液压缸油口）
- 确保先导油路畅通，无节流
- 管式连接注意螺纹密封
- 垂直安装时建议阀芯朝上
8.2 调试步骤
- 确认先导油路压力足够
- 正向通流测试
- 反向保压测试（关闭先导油路）
- 施压先导压力，测试反向开启
- 确认无泄漏
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 反向无法打开 | 先导压力不足/控制阀芯卡死 | 检查先导压力、清洗控制阀芯 |
| 负载缓慢下滑 | 阀芯密封不严/泄漏 | 检查密封面、更换密封件 |
| 正向不通畅 | 阀芯卡死在关闭位 | 拆检清洗阀芯 |
| 噪声异常 | 流量过大/油液污染 | 检查流量和油质 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每月 | 检查有无漏油 |
| 密封件检查 | 每2000h | 检查密封件老化情况 |
| 阀芯清洗 | 每4000h | 拆卸清洗阀芯和阀体内部 |
| 全面检修 | 每8000h | 拆检所有零件 |
十、常见问题 FAQ
Q1: SL30PA2-42/的工作原理是什么？
SL30PA2-42/为力士乐单向阀，利用阀芯和弹簧（或无弹簧）结构，只允许流体沿一个方向流动，反向流动时阀芯自动关闭，从而防止介质倒流。广泛应用于液压系统保护、泵出口防回流等场景。
Q2: SL30PA2-42/的开启压力和流量是多少？
SL30PA2-42/的具体开启压力（如0.05 bar或0.5 bar）和最大流量请参照力士乐技术样本。开启压力是阀芯克服弹簧力开始打开时的最小压力差，选型时需根据系统背压要求确定。
Q3: 单向阀和溢流阀有什么区别？
单向阀（如SL30PA2-42/）用于控制介质单向流动，防止倒流；溢流阀用于限制系统最高压力。两者功能和安装位置完全不同：单向阀串联在管路中，溢流阀并联在泵出口。
Q4: SL30PA2-42/的安装方向有要求吗？
SL30PA2-42/必须按照阀体上的流向标识安装，确保介质只能从进口流向出口。反向安装会导致系统无法正常工作，甚至损坏其他液压元件。安装前务必确认流向箭头方向。
Q5: SL30PA2-42/出现泄漏或无法关闭如何处理？
泄漏或无法关闭可能原因：阀芯密封面磨损或有杂质、弹簧疲劳或断裂、安装方向错误、介质黏度过低。建议检查安装方向、清洗阀芯和阀座、确认介质清洁度，必要时更换密封件或整阀。
Q6: 从韦米机电采购力士乐产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q7: 力士乐单向阀的质保期是多长？
韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q8: SL30PA2-42/是否可以用其他品牌替代？
SL30PA2-42/为力士乐原厂设计，建议优先选用原厂型号以确保系统兼容性。如需替代方案，必须确认替代品的通径、开启压力、流量特性、安装尺寸和螺纹规格完全匹配。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
如需了解 力士乐 液控单向阀 SL30PA2-42/ 的实时价格和交货周期，欢迎联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
除本品外，韦米机电还经销 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等品牌液压气动元件，欢迎咨询选购。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
力士乐 SL30PA2-42/ 应用领域
以下是 力士乐 液控单向阀 SL30PA2-42/ 在各行业中的典型应用：
| 行业 | 典型设备 / 用途 |
|---|---|
| 液压缸负载保持 | 防止因重力或外力导致活塞杆下滑 |
| 大型提升机构 | 起重机、升降平台的负载安全保持 |
| 矿山机械 | 液压支架安全保持 |
| 液压管路隔离 | 隔离不同的液压回路 |
| 模具液压系统 | 防止模具意外下坠 |
| 冶金设备 | 轧机辊缝调节机构锁定 |
| 液压缸位置锁定 | 将油缸锁定在任意位置 |
| 塑料机械 | 注塑机合模系统 |
| 工程机械 | 起重机支腿锁定、臂杆安全保持 |
| 机床 | 液压夹具、工作台锁定 |
| 行业 | 典型设备/用途 |
| 船舶海工 | 升降平台、舱门锁定 |
