- 产品名称：
力士乐电磁换向阀4WE6D70/HG24N9K4
- 所属类别：
产品简述
力士乐电磁换向阀4WE6D70/HG24N9K4是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

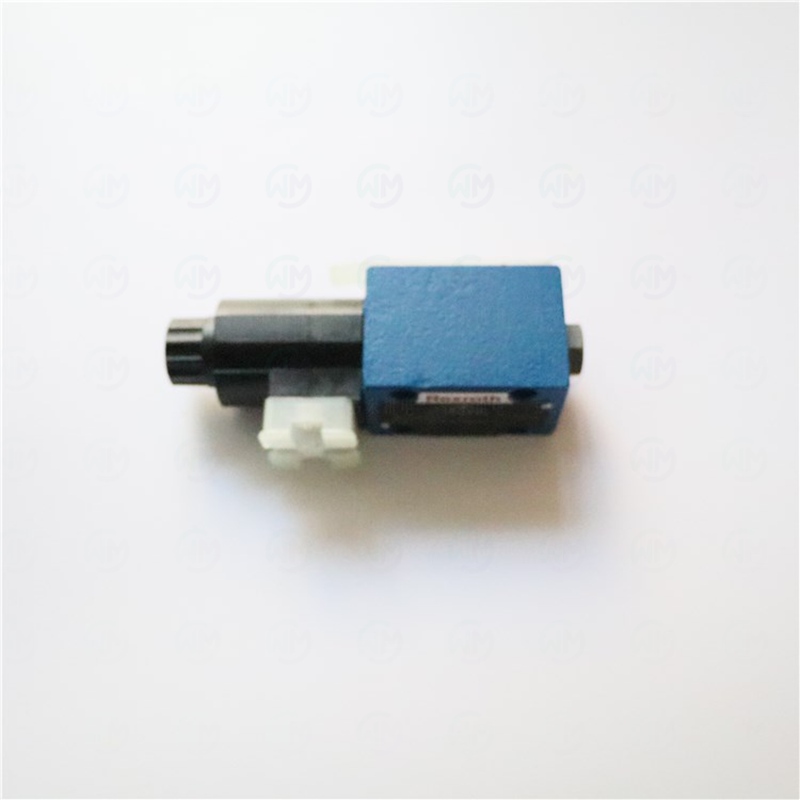

REXROTH 电磁换向阀 4WE6D70/HG24N9K4
REXROTH R901087088 (4WE6D70/HG24N9K4) 是博世力士乐（Bosch Rexroth）旗下 4WE6 系列电磁换向阀的一款具体型号。该阀是三位四通电磁换向阀，采用 DC24V 带整流器的湿式电磁铁驱动，通径 6mm（NG6），用于控制液压油的流动方向和通断。
| 中文名称 | 电磁换向阀（三位四通） |
| 英文名称 | Solenoid Operated Directional Spool Valve (4/3-way) |
| 别名 | 电磁换向阀、电磁方向阀、WE6 换向阀 |
| 通俗名称 | 6通径电磁阀、三位四通阀、力士乐换向阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 方向控制阀 > 电磁换向阀 > 6通径 |
二、型号含义解读
以 4WE6D70/HG24N9K4 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| 4 | 油口数量 | 4=4个主油口 |
| WE | 阀类型 | WE=电磁换向阀 |
| 6 | 通径 | 6=通径6mm（NG6） |
| D | 阀芯机能 | D=中位机能（P→A，B→T） |
| 70 | 系列代号 | 70=70~79系列（成熟版本） |
| HG24 | 电磁铁电压 | HG24=DC24V带整流器 |
| N9 | 操作方式 | N9=带手动应急操作 |
| K4 | 电气接口 | K4=Z4型标准插头 |
阀芯机能/中位机能一览
| 代号 | 中位机能特点 | 适用场景 |
|---|---|---|
| A | 中位 P→T，A,B封闭 | 执行元件停止无浮动 |
| B | 中位 P,T封闭，A,B连通 | 执行元件浮动 |
| C | 中位 P→B，A→T | 油缸伸出 |
| D | 中位 P→A，B→T（本型号） | 两油口交错连接 |
| E | 中位 A→T，P,B封闭（差动回路） | 差动控制 |
| G | 中位 A,B→T，P封闭 | 双油口卸荷 |
| H | 中位 P→A,B→T | 泵卸荷 |
| J | 中位 P→A,B封闭（中位无T） | 中位保压 |
| Y | 中位 A,B→T，P封闭 | 全通卸荷 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 系列 | 4WE6 | - | 6通径电磁换向阀 |
| 通径 | 6（NG6） | mm | - |
| 阀芯机能 | D | - | 三位四通 |
| 额定流量 | 约40~60 | L/min | 视Δp而定 |
| 最大工作压力 | 315/350 | bar | P/A/B口 / T口 |
| 额定电压 | DC24V | - | 带整流器 |
| 功率消耗 | 约26~30 | W | 单个电磁铁 |
| 切换时间（开/关） | 约25~45 / 10~25 | ms | - |
| 电磁铁工作制 | S1（连续） | - | - |
| 防护等级 | IP65 | - | 配插头后 |
| 安装面尺寸 | NG6标准 | - | ISO 4401 |
| 重量 | 约1.5 | kg | - |
| 工作介质 | HL、HLP液压油 | - | - |
四、工作原理
4WE6 系列电磁换向阀是一种利用电磁力驱动阀芯位移，实现油路方向切换的液压阀：
- 两侧电磁铁分别控制阀芯两个方向的移动
- 电磁铁 A 通电 → 电磁力推动阀芯向右移动 → P→B 通，A→T 通
- 电磁铁 B 通电 → 电磁力推动阀芯向左移动 → P→A 通，B→T 通
- 两侧均断电 → 弹簧对中 → 阀芯回到中位（D型中位：P→A，B→T）
- 湿式电磁铁利用液压油进行冷却和润滑
- 带手动应急操作（N9），断电时可手动推动阀芯
五、使用用途
4WE6D70/HG24N9K4 电磁换向阀主要用于以下场景
- 液压缸方向控制 —— 控制油缸伸出、缩回、停止
- 液压马达正反转控制 —— 换向驱动液压马达
- 液压夹具控制 —— 夹紧/松开动作切换
- 工业设备液压回路 —— 各种需要方向切换的液压系统
- 自动化产线液压控制 —— 物料搬运、定位等
六、应用行业
| 行业 | 典型设备/用途 |
| 机床 | 液压夹具、工作台换向 |
| 工程机械 | 小型工程机械液压系统 |
| 塑料机械 | 注塑机液压控制 |
| 冶金设备 | 轧机辅助回路 |
| 船舶海工 | 甲板机械 |
| 汽车制造 | 自动生产线、冲压设备 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 阀芯机能 | D/E/J/Y等，需按液压回路选择 | 查看液压原理图 |
| 2 | 电压要求 | DC24V还是AC230V | 确认系统供电 |
| 3 | 流量需求 | 不超过6通径阀的额定流量 | 计算系统需求 |
| 4 | 是否需要手动操作 | 紧急手动操作功能 | 维修需求 |
| 5 | 安装接口 | 确认板式安装面和密封件 | 查看安装尺寸 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 阀芯机能选错 | 液压回路逻辑错误 | 仔细核对原理图 |
| 流量超限 | 压降过大、发热严重 | 大流量选10通径 |
| 电压不匹配 | 烧毁线圈 | 严格核对电压 |
7.3 同系列选型参考
| 型号 | 机能 | 电压 | 适用场景 |
|---|---|---|---|
| 4WE6D6X/EG24N9K4 | D | DC24V | 标准DC24V应用 |
| 4WE6D70/HG24N9K4 | D | DC24V+整流 | 本型号（带整流器） |
| 4WE6E6X/EG24N9K4 | E | DC24V | 差动回路 |
| 4WE6J6X/EG24N9K4 | J | DC24V | 中位保压 |
| 4WE6G6X/EG24N9K4 | G | DC24V | 双油口卸荷 |
八、使用指南与技巧
8.1 安装注意事项
- 安装面必须平整，密封件选用正确规格
- 紧固螺栓对角线均匀拧紧，扭矩约4~6 Nm
- 电磁铁接线必须牢固，Z4插头带密封圈
- 阀体上的安装孔不可歪斜安装
8.2 调试步骤
- 确认系统无压力，安装阀门
- 连接电气线路，确认电压正确
- 启动液压泵，逐步升压
- 分别通电测试两个电磁铁，观察油缸/马达动作方向
- 测试手动应急操作功能
- 确认无泄漏后投入正常使用
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀芯不换向 | 线圈烧毁/阀芯卡滞 | 手动推动阀芯、测量线圈 |
| 换向后不复位 | 弹簧断裂/阀芯卡死 | 拆检弹簧、清洗阀芯 |
| 泄漏量大 | 阀芯磨损/密封件损坏 | 拆检更换密封件 |
| 噪声异常 | 流量过大/油液污染 | 检查系统流量和油质 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查接线、有无漏油 |
| 电磁铁检查 | 每月 | 听诊电磁铁工作声音 |
| 阀芯清洗 | 每2000h | 拆卸清洗阀芯和阀体 |
| 密封件更换 | 每4000h | 更换O型圈和密封件 |
| 全面检修 | 每8000h | 拆检所有零件 |
十、常见问题 FAQ
Q1: 4WE6D70/HG24N9K4的工作原理是什么？
4WE6D70/HG24N9K4采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于力士乐系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: 4WE6D70/HG24N9K4适用于哪些工况？
4WE6D70/HG24N9K4适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照力士乐官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断力士乐电磁换向阀是否正常工作？
正常工作的力士乐电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: 4WE6D70/HG24N9K4的线圈电压有哪些选择？
力士乐电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。4WE6D70/HG24N9K4的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装力士乐电磁换向阀时需要注意什么？
安装力士乐电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: 4WE6D70/HG24N9K4出现故障如何排查？
4WE6D70/HG24N9K4常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购力士乐产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 力士乐电磁换向阀的质保期是多长？
韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: 4WE6D70/HG24N9K4与其他型号如何区分选型？
选型力士乐电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定4WE6D70/HG24N9K4是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 力士乐 电磁换向阀 4WE6D70/HG24N9K4 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
