- 产品名称：
力士乐电磁换向阀4WE6J6X/EG24N9K4/B10
- 所属类别：
产品简述
力士乐电磁换向阀4WE6J6X/EG24N9K4/B10是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

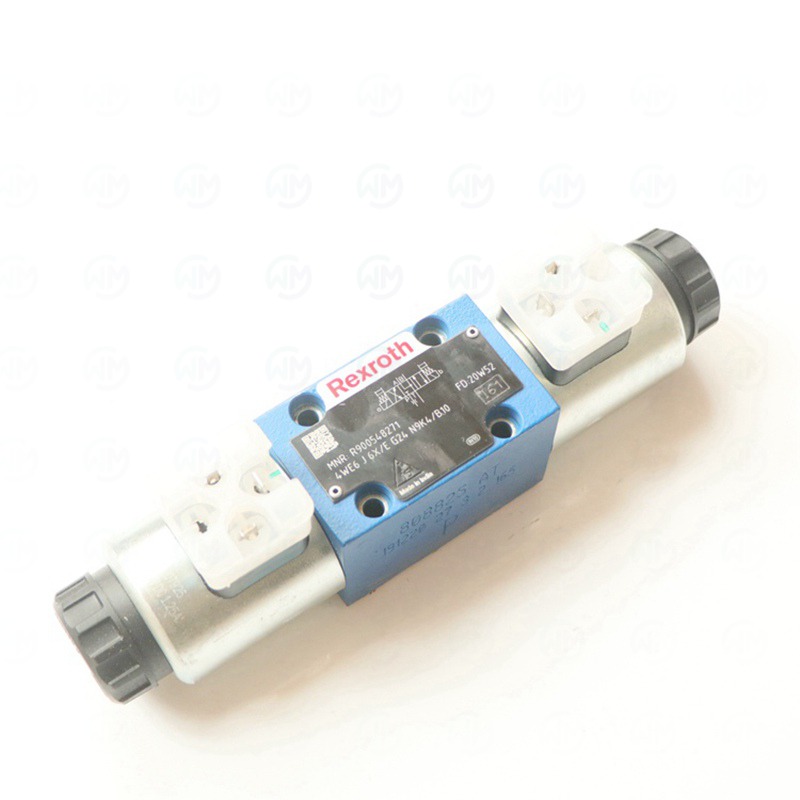

REXROTH 电磁换向阀 4WE6J6X/EG24N9K4/B10
REXROTH 4WE6J6X/EG24N9K4/B10 是博世力士乐（Bosch Rexroth）旗下 4WE6 系列电磁换向阀的一款具体型号，J型中位机能，NG6通径，配套 B10 安装底板，用于液压油路的开启、关闭和方向切换。
| 中文名称 | 电磁换向阀（带安装底板） |
| 英文名称 | Directional Spool Valve, Solenoid-Operated (with B10 Subplate) |
| 别名 | 电磁阀、6通径电磁换向阀、WE6电磁阀 |
| 通俗名称 | 力士乐电磁阀、4WE6阀、带底板电磁阀 |
| 产品分类 | 液压传动元件 > 液压阀 > 方向控制阀 > 电磁换向阀 > 直动式 |
二、型号含义解读
以 4WE6J6X/EG24N9K4/B10 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| 4 | 油口数 | 4个主油口（P、T、A、B） |
| WE | 阀类型 | W=方向阀，E=电磁驱动 |
| 6 | 通径规格 | NG6（6通径），安装面符合ISO 4401-03 |
| J | 阀芯机能 | J型中位机能（P→T连通，A/B关闭） |
| 6X | 系列代号 | 60~69系列，结构和连接尺寸不变 |
| E | 电磁铁类型 | E=湿式高功率电磁铁 |
| G24 | 额定电压 | G=直流，24=24V DC |
| N9 | 电气连接方式 | N9=带指示灯的标准插头 |
| K4 | 手动应急操作 | K4=不带定位的手动按钮 |
| / | 分隔符 | - |
| B10 | 安装底板型号 | B10=NG6标准安装底板 |
阀芯机能一览（J型重点）
| 代号 | 中位机能 | P→T | P→A | P→B | A→T | B→T | 适用场景 |
|---|---|---|---|---|---|---|---|
| J | P通T，A/B关 | O | - | - | - | - | 中位泵卸荷（本型号） |
| Y | P通T，A/B关 | O | - | - | O | - | 中位卸荷（不同定义） |
| H | 中位全通 | O | O | O | O | O | 一般换向 |
| C | 中位全封闭 | - | - | - | - | - | 保压回路 |
B10 底板说明
- B10 是 NG6 通径标准安装底板
- 安装面符合 ISO 4401-03 标准
- 提供 P、T、A、B 四个油口连接
- 安装螺栓孔距：该底板使用 M5 或 M6 螺栓
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 6 | mm | NG6 |
| 最大工作压力(PAB) | 350 | bar | - |
| 最大工作压力(T) | 210 | bar | 带 DC 电磁铁时 |
| 最大流量 | 80 | L/min | 视阀芯机能 |
| 额定电压 | DC 24 | V | G24 |
| 电压允差 | ±10% | - | - |
| 电磁铁功率 | 30 | W | 单个电磁铁 |
| 通电持续率 | 100% | ED | 连续工作 |
| 切换时间（开启） | 25~45 | ms | - |
| 切换时间（关闭） | 10~25 | ms | - |
| 工作介质 | HL、HLP 液压油 | - | 推荐粘度 10~800 mm²/s |
| 工作温度 | -30 ~ +80 | °C | NBR 密封 |
| 油液清洁度 | NAS 1638 9级 | - | ISO 4406 20/18/15 |
| 防护等级 | IP 65 | - | 带标准插头 |
| 重量（含底板） | 约 2.3 | kg | 阀约1.95kg+底板约0.35kg |
| 安装位置 | 任意 | - | - |
四、工作原理
4WE6J6X/EG24N9K4/B10 电磁换向阀通过电磁力直接驱动阀芯换位，切换液压油路方向。
工作过程
- 液压油从 P 口进入，经底板 P 口到达阀的 P 口
- 电磁铁 a 通电 → 电磁力推动阀芯至右位
- 阀芯在右位 → P→B 连通，A→T 连通
- 液压油从 P 口经阀芯流向 B 口，再经底板 B 口驱动执行元件
- A 口回油经阀芯流向 T 口，再经底板 T 口回油箱
- 电磁铁 b 通电 → 阀芯至左位，P→A 连通，B→T 连通
- 双电磁铁均断电 → 阀芯在弹簧对中下回到中位
- J 型中位：P→T 连通（泵卸荷），A 口和 B 口关闭（执行元件保持）
J 型中位机能特点（电磁铁均断电时）
- P 口与 T 口连通 → 泵卸荷，节能
- A 口和 B 口关闭 → 双作用执行元件保持原位
- 适用于需要中位卸荷且执行元件保持位置的场合
五、使用用途
4WE6J6X/EG24N9K4/B10 主要用于以下场景
- 双作用液压缸方向控制 —— 中位卸荷节能，缸保持位置
- 液压马达正反转控制 —— 中位卸荷，马达保持位置
- 机床液压系统 —— 工作台、刀架换向，待机卸荷
- 注塑机液压 —— 各动作的换向控制，待机节能
- 冶金设备 —— 轧机、剪切机等方向控制，待机卸荷
- 工程机械 —— 挖掘机、推土机液压系统，待机节能
六、应用行业
| 行业 | 典型设备/用途 |
| 机床 | 数控机床、加工中心、磨床 |
| 塑料机械 | 注塑机、挤出机、吹塑机 |
| 冶金 | 轧机、连铸设备、剪切机 |
| 工程机械 | 挖掘机、起重机、推土机 |
| 船舶 | 舵机控制系统 |
| 试验设备 | 液压试验台 |
| 粮食机械 | 液压打包机、榨油机 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 阀芯机能 | 确认J型机能是否符合系统需求 | 查看液压原理图 |
| 2 | 工作压力 | 不超过350bar | 查看系统压力 |
| 3 | 流量需求 | 不超过80L/min | 计算执行元件流量 |
| 4 | 控制电压 | G24=DC24V | 确认控制电源 |
| 5 | 是否需要底板 | B10底板已配套 | 确认安装方式 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 阀芯机能选错 | 中位状态不符合系统需求 | 仔细核对液压原理图 |
| 电压不匹配 | 电磁铁烧毁或无法动作 | 确认电源类型和电压 |
| 流量超出额定值 | 压力损失大、发热 | 选用NG10规格 |
| 忽略T口背压 | 阀芯误动作 | T口单独回油 |
| 未配套底板 | 无法直接安装 | 选择/B10选项或单独采购底板 |
7.3 同系列选型参考
| 型号 | 阀芯 | 电压类型 | 是否带底板 | 适用场景 |
|---|---|---|---|---|
| 4WE6J6X/EG24N9K4 | J | DC 24V | 否 | 已有底板场合 |
| 4WE6J6X/EG24N9K4/B10 | J | DC 24V | 是（B10） | 新装设备（本型号） |
| 4WE6C6X/EG24N9K4/B10 | C | DC 24V | 是（B10） | 保压回路 |
| 4WE6E6X/EG24N9K4/B10 | E | DC 24V | 是（B10） | 马达控制 |
| 4WE6H6X/EG24N9K4/B10 | H | DC 24V | 是（B10） | 一般换向 |
| 4WE6Y6X/EG24N9K4/B10 | Y | DC 24V | 是（B10） | 中位卸荷 |
八、使用指南与技巧
8.1 安装注意事项
- 底板安装面必须平整光洁，表面粗糙度 Ra≤1.6μm
- 底板与阀之间必须安装 O 型密封圈（随阀附带）
- 安装螺栓按对角线顺序均匀拧紧，力矩 4 Nm
- 底板 P、T、A、B 口必须正确连接管路
- 电气插头必须插紧并旋紧，确保 IP65 防护
- J 型阀芯中位时 P→T 连通，注意系统卸荷逻辑
8.2 调试步骤
- 确认底板安装方向正确（P口连接泵出口）
- 确认各油口连接无误
- 通电前手动按下应急按钮，确认阀芯移动顺畅
- 接通电源，点动测试电磁铁动作和方向
- 带负载运行，检查换向是否平稳
- 监测电磁铁温升（正常不超过 80°C）
- 验证中位卸荷功能（P→T压力是否接近零）
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 电磁铁不动作 | 线圈烧毁/插头接触不良 | 测量线圈电阻，检查插头 |
| 阀芯卡滞 | 油液污染/阀芯磨损 | 清洗阀芯，更换液压油 |
| 泄漏（外泄） | 密封圈老化或损坏 | 更换密封圈 |
| 换向缓慢 | 电压过低/阀芯阻力大 | 检查电压，清洗阀芯 |
| 电磁铁过热 | 通电持续率超标/电压偏高 | 检查工况和电压 |
| 执行元件漂移 | 内泄量偏大 | 检测内泄量 |
| 中位不卸荷 | 阀芯未回到中位 | 检查弹簧对中和阀芯行程 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查有无外部泄漏、异常噪声 |
| 电气检查 | 每月 | 检查插头紧固、指示灯正常 |
| 手动应急测试 | 每季度 | 测试手动应急按钮功能 |
| 电磁铁温升检测 | 每半年 | 检测电磁铁工作温度 |
| 油液清洁度检测 | 每半年 | 检测油液清洁度（NAS等级） |
| 底板紧固检查 | 每年 | 检查底板安装螺栓是否松动 |
| 全面检修 | 每年 | 清洗阀芯阀体，更换密封圈 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。
十、常见问题 FAQ
Q1: 4WE6J6X/EG24N9K4/B10的工作原理是什么？
4WE6J6X/EG24N9K4/B10采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于力士乐系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: 4WE6J6X/EG24N9K4/B10适用于哪些工况？
4WE6J6X/EG24N9K4/B10适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照力士乐官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断力士乐电磁换向阀是否正常工作？
正常工作的力士乐电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: 4WE6J6X/EG24N9K4/B10的线圈电压有哪些选择？
力士乐电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。4WE6J6X/EG24N9K4/B10的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装力士乐电磁换向阀时需要注意什么？
安装力士乐电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: 4WE6J6X/EG24N9K4/B10出现故障如何排查？
4WE6J6X/EG24N9K4/B10常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购力士乐产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 力士乐电磁换向阀的质保期是多长？
韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: 4WE6J6X/EG24N9K4/B10与其他型号如何区分选型？
选型力士乐电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定4WE6J6X/EG24N9K4/B10是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
想获取 力士乐 电磁换向阀 4WE6J6X/EG24N9K4/B10 的最新报价和现货信息？请联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
