力士乐放大板VT-VRRA1-527-20/V0

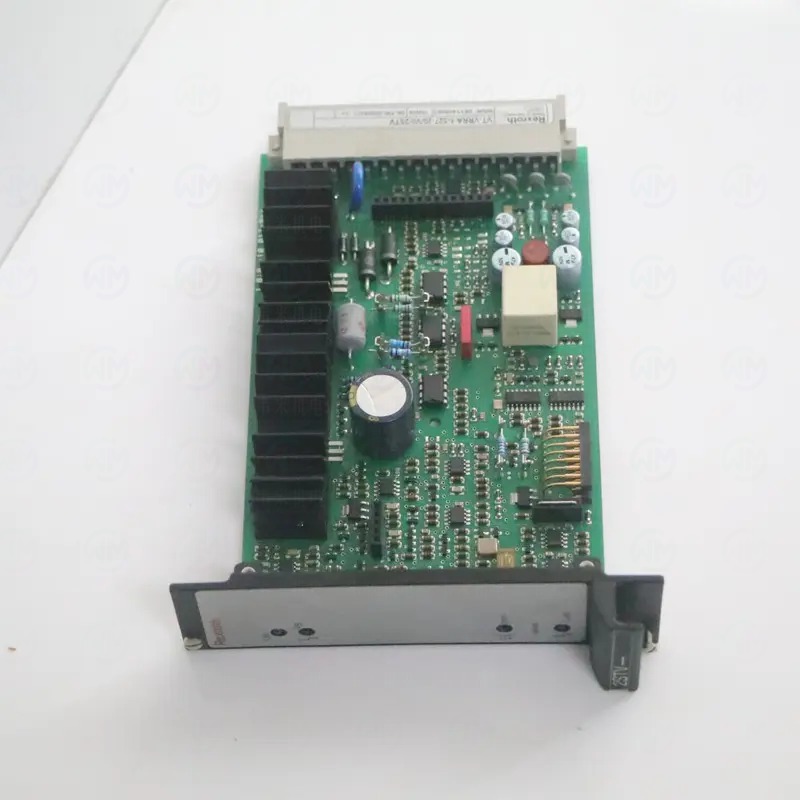

REXROTH 比例阀放大板 VT-VRRA1-527-20/V0 (0811405060)

REXROTH 0811405060（型号 VT-VRRA1-527-20/V0）是博世力士乐（Bosch Rexroth）旗下 VT-VRRA 系列数字式比例阀放大器（放大板），用于驱动高频响比例阀和伺服阀，支持总线通信和高精度控制。

二、型号含义解读

以 VT-VRRA1-527-20/V0 为例，逐段解析如下

三、技术参数

四、工作原理

VT-VRRA 数字式比例阀放大器接收来自控制器（PLC/运动控制器）的总线指令或模拟指令，通过内置DSP/DSP处理，输出高精度的PWM电流驱动比例阀电磁铁，实现阀芯位置的精确闭环控制。

工作过程

• 控制器发送目标指令（总线或模拟量）至放大器
• 放大器内部处理指令，生成对应的PWM驱动信号
• PWM电流驱动比例阀电磁铁，产生电磁力
• 阀芯位移传感器（LVDT）反馈实际位置至放大器
• 放大器内部闭环控制，确保阀芯位置精确跟踪指令

五、使用用途

VT-VRRA1-527-20/V0 主要用于

• 高频响比例阀驱动 —— 4WRH/4WRL等伺服比例阀
• 注塑机 —— 高精度注射/保压控制
• 压铸机 —— 高速压射比例控制
• 机床 —— 高精度液压进给控制
• 试验台 —— 高频响液压控制

六、应用行业

七、选型适配技巧

7.1 放大器选型要点

• 确认比例阀型号（高频响阀需数字式放大器）
• 确认通信接口（模拟量/现场总线）
• 确认输出电流范围（匹配阀电磁铁参数）
• 确认安装方式（导轨式/板式）

7.2 VT系列放大器对比

八、使用指南与技巧

8.1 安装注意事项

• 安装在控制柜内，确保通风散热
• 信号线使用屏蔽双绞线，单端接地
• 电源线与信号线分开布线
• DIN导轨安装牢固

8.2 调试步骤

• 断电接线，确认接线正确
• 通电检查电源指示灯
• 通过调试软件连接放大器，检查通信
• 执行阀的行程校准（Stroke Calibration）
• 调整增益参数，优化动态响应
• 测试全行程响应特性

8.3 常见故障排查

九、维护保养要点

十、常见问题 FAQ

Q1: VT-VRRA1-527-20/V0的功能是什么？

VT-VRRA1-527-20/V0为力士乐电子放大器，用于将控制器输出的低功率信号放大后驱动比例阀或伺服阀的电磁线圈。通过精确控制线圈电流，实现对液压系统压力和流量的比例调节。

Q2: VT-VRRA1-527-20/V0适用于哪些比例阀/伺服阀？

VT-VRRA1-527-20/V0的适用阀型请参照力士乐技术样本。不同型号的放大器支持的阀型、功率等级和控制接口有所不同，选型时必须确认与所配比例阀或伺服阀完全兼容。

Q3: 电子放大器的输入信号类型有哪些？

力士乐电子放大器常见输入信号包括：±10V模拟电压信号、4-20mA电流信号、数字接口（如现场总线）等。VT-VRRA1-527-20/V0的具体输入类型取决于订货代码，选型时需确认与控制器输出信号匹配。

Q4: 安装力士乐电子放大器时需要注意什么？

安装力士乐电子放大器时应注意：1) 确保良好的散热条件，避免安装在密闭高温空间；2) 电源和信号线分开布线，避免电磁干扰；3) 接地可靠；4) 参数设置参照说明书，建议由专业技术人员调试。

Q5: VT-VRRA1-527-20/V0出现输出不稳或阀芯抖动如何处理？

输出不稳可能原因：输入信号受干扰、接地不良、电源纹波过大、放大器参数设置不当、阀芯机械卡滞。建议检查接线和接地、使用屏蔽电缆、重新校准放大器参数、检查阀芯活动是否顺畅。

Q6: 从韦米机电采购力士乐产品有哪些保障？

上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。

Q7: 力士乐电子放大器的质保期是多长？

韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

联系我们

有关 力士乐 放大板 VT-VRRA1-527-20/V0 的报价、库存及技术咨询，请与韦米机电取得联系：

询价热线：（+86）021-61116911     13524122975

邮箱：fred@wei-mi.com

韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。

本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
