力士乐螺纹插装阀04.33.07.10.57.00

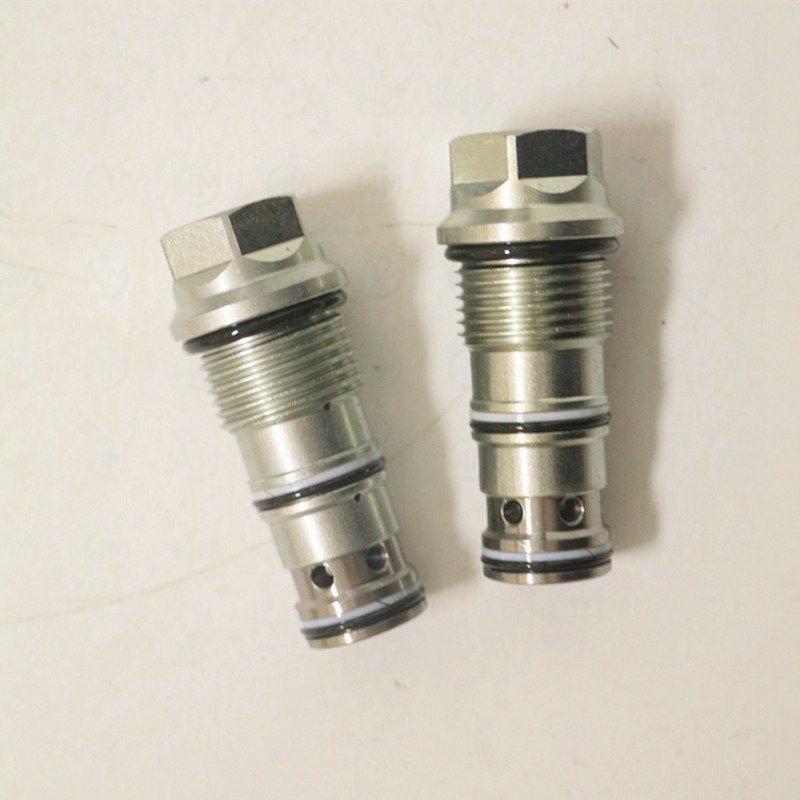

REXROTH 螺纹插装阀 04.33.07.10.57.00 (R901106634)

REXROTH R901106634（型号 04.33.07.10.57.00）是博世力士乐（Bosch Rexroth）旗下的一款螺纹插装阀（逻辑阀/插装式液压阀）。螺纹插装阀可直接旋入液压阀块或集成块中，具有结构紧凑、集成度高的特点。

二、型号含义解读

以 04.33.07.10.57.00 为例，逐段解析如下

R901106634 为 REXROTH 物料号，对应的螺纹插装阀通常为压力控制或方向控制类插装阀。

三、技术参数

四、工作原理

螺纹插装阀是一种可直接旋入液压阀块的液压控制元件，采用锥阀或滑阀结构实现油路的单向、溢流、减压或方向控制功能。

工作过程

• 插装阀通过外螺纹旋入阀块预制孔中
• 阀芯在弹簧力和液压力共同作用下动作
• 根据阀的类型（单向/溢流/方向）实现不同的控制功能
• 多个插装阀可在同一阀块上集成复杂的液压逻辑

五、使用用途

主要用于

• 液压阀块/集成块 —— 模块化液压系统设计
• 紧凑型液压站 —— 节省安装空间
• 移动机械 —— 小型化液压控制系统
• 工业液压 —— 油路逻辑控制

六、应用行业

七、选型适配技巧

插装阀选型需确认

• 安装螺纹规格
• 功能类型（单向/溢流/方向/节流）
• 压力和流量等级
• 阀块安装孔是否符合标准

八、使用指南

安装时确保螺纹清洁，使用正确的密封圈，按规定的扭矩旋紧。

九、维护保养

十、常见问题 FAQ

Q1: 04.33.07.10.57.00的工作原理是什么？

04.33.07.10.57.00为力士乐插装阀，采用插装式结构设计，阀芯插入专用阀块（油路块）中使用。具有结构紧凑、流量大、响应快、易于集成等优点，广泛应用于大型液压系统。

Q2: 04.33.07.10.57.00的额定流量和工作压力是多少？

04.33.07.10.57.00的具体额定流量和工作压力请参照力士乐技术样本。插装阀通常用于大流量场合（几十到几百升/分钟），工作压力可达350 bar或更高。

Q3: 插装阀安装时需要注意什么？

安装力士乐插装阀时应注意：1) 阀块孔径和深度必须与阀芯规格匹配；2) 安装前应彻底清洁阀块内孔，防止杂质卡滞；3) 安装扭矩按照厂家要求；4) 密封圈需完好无损；5) 首次使用前进行功能测试。

Q4: 04.33.07.10.57.00常见的故障有哪些？

常见故障：阀芯卡滞（油液污染导致）、泄漏（密封圈老化或安装不当）、响应迟缓（控制油路过长或阻尼孔堵塞）、压力波动（系统存在气穴或共振）。建议保持油液清洁度，定期检查和维护。

Q5: 插装阀和普通板式阀有什么区别？

插装阀（如04.33.07.10.57.00）直接插入阀块中使用，结构更紧凑、流量更大、系统集成度更高；板式阀通过安装面固定在底板上，维护和更换更方便。大流量系统优先选用插装阀，中小流量系统可选用板式阀。

Q6: 从韦米机电采购力士乐产品有哪些保障？

上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。

Q7: 力士乐插装阀的质保期是多长？

韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。

Q8: 04.33.07.10.57.00的选型要点有哪些？

选型力士乐插装阀时需确认：阀芯通径、功能类型（方向/压力/流量控制）、控制方式、工作压力和流量范围、阀块接口尺寸、密封材质与介质的兼容性。如不确定，请联系韦米机电技术工程师协助选型。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

联系我们

如需查询 力士乐 螺纹插装阀 04.33.07.10.57.00 的价格和货期，请联系韦米机电：

询价热线：（+86）021-61116911     13524122975

邮箱：fred@wei-mi.com

我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。

本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
