- 产品名称：
力士乐比例阀7芯航空插头R900223890
- 所属类别：
产品简述
力士乐比例阀7芯航空插头R900223890是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

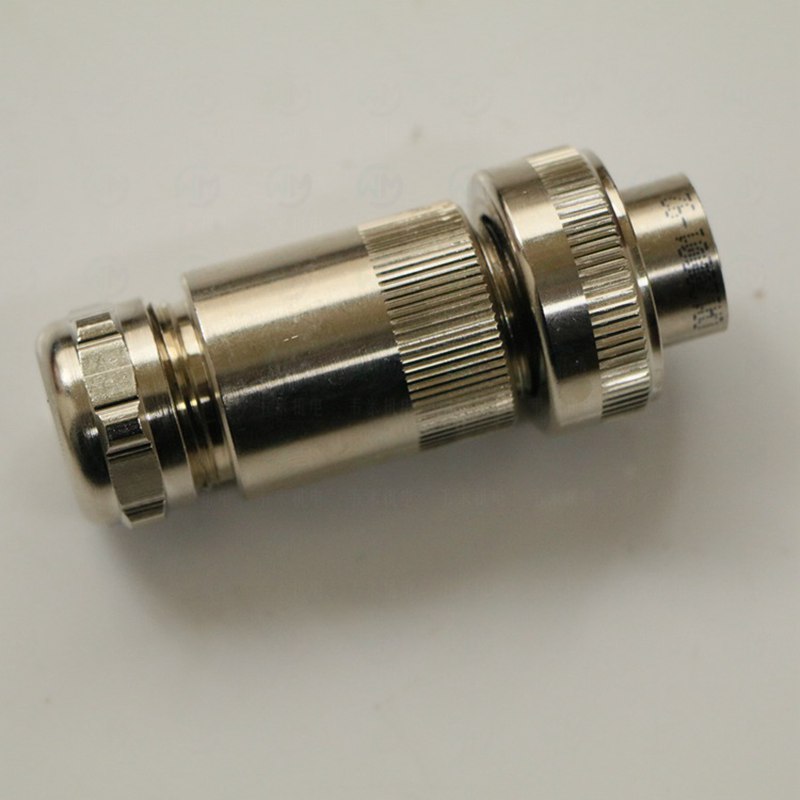

REXROTH 比例阀7芯航空插头 R900223890
REXROTH R900223890 是博世力士乐（Bosch Rexroth）旗下的一款比例阀7芯航空插头，专用于REXROTH比例阀（比例换向阀、比例溢流阀、比例减压阀等）的电气连接。
| 中文名称 | 比例阀7芯航空插头 |
| 英文名称 | 7-Pin Connector for Proportional Valve / 7-Pin DIN Connector |
| 别名 | 比例阀插头、7芯DIN插头、比例阀电气插头、电磁阀航空插头 |
| 通俗名称 | 比例阀插头、7芯线插头 |
| 产品分类 | 液压附件 > 电气连接件 > 阀门插头 > 比例阀专用插头 |
二、型号含义解读
以 R900223890 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| R900223890 | 物料号 | REXROTH 官方物料编号 |
| 7芯 | 插头芯数 | 7个电气接点，适配比例阀信号和控制需求 |
| 航空插头 | 插头类型 | 采用航空级连接器结构，高可靠性和防护等级 |
该型号为 REXROTH 比例阀系列的标准电气连接件，适用于多种比例阀型号。
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 插头类型 | 7芯 DIN 43650 | - | 比例阀标准接口 |
| 芯数 | 7 | 芯 | - |
| 工作电压 | 0~24V DC | V | 比例阀控制信号电压 |
| 防护等级 | IP65 | - | 防尘防水 |
| 工作温度 | -20 ~ +80 | °C | - |
| 外壳材料 | PA（聚酰胺） | - | 增强尼龙，耐油耐腐蚀 |
| 插针材料 | 铜合金镀银/镀金 | - | - |
| 电缆出线方向 | 直出/侧出 | - | 视具体型号 |
| 适用电缆直径 | 6~8 | mm | - |
四、工作原理
R900223890 7芯航空插头是一种专为比例阀设计的电气连接器，其核心功能是将控制信号（电流/电压）从放大器或控制器传输至比例阀的电磁铁线圈，实现比例阀的精确开度控制。
工作过程
- 控制放大器输出 PWM 电流信号，通过7芯电缆传输
- 插头内部7个接点分别对应比例阀电磁铁的两组线圈（每线圈2芯）、位置反馈信号（2芯）及接地/屏蔽（1芯）
- 航空级插头结构确保在振动、油污等恶劣环境下保持可靠的电气连接
- 防护等级 IP65 可防止灰尘和水溅侵入
五、使用用途
R900223890 主要用于比例阀的电气供配连接
- 连接比例阀与比例放大器（如 REXROTH VT-VSPA、VT-MSPA 系列）
- 提供比例阀电磁铁线圈的供电和控制信号传输
- 在工业液压系统中确保比例阀的精确控制
- 适配注塑机、压铸机、冶金设备等需要比例控制的液压系统
六、应用行业
| 行业 | 典型应用 |
| 塑料机械 | 注塑机比例压力/流量控制 |
| 冶金 | 轧机液压压下系统 |
| 机床 | 数控机床比例阀控制 |
| 工程机械 | 挖掘机/起重机比例先导控制 |
| 船舶 | 船舶液压比例控制系统 |
七、选型适配技巧
7.1 选型确认要点
需要确认的参数
- 确认比例阀型号是否使用7芯接口（DIN 43650标准）
- 确认电缆出线方式（直出或侧出）
- 确认是否需要带指示灯功能
- 确认工作电压与系统匹配
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 未确认芯数误选4芯/5芯插头 | 无法连接或功能缺失 | 确认比例阀所需芯数 |
| 使用普通插头替代航空插头 | 防护不足、接触不良 | 选择原装航空级插头 |
| 忽略防护等级 | 进水进油导致信号短路 | 确认 IP65 及以上 |
7.3 可替代型号
- REXROTH R900021267 (7芯塑料插头)
- 1834484252 (7芯插头)
- 其他品牌同标准 DIN 43650 7芯插头（需确认针脚定义兼容）
八、使用指南与技巧
8.1 安装注意事项
- 安装前确保插头和插座清洁、干燥
- 插头对准定位槽后插入，听到"咔嗒"声确认锁紧
- 电缆必须有适当应力释放，避免插头受拉力
- 确保橡胶密封圈正确安装，保证防护等级
8.2 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 比例阀无响应 | 插头未锁紧或针脚松动 | 检查插头是否锁紧，重插 |
| 信号不稳定 | 插针氧化或接触不良 | 检查插针表面，清洁或更换 |
| LED指示灯不亮 | 电缆断线或供电异常 | 用万用表检查电缆导通 |
| 进水导致短路 | 密封圈丢失或安装不到位 | 检查密封圈状态 |
8.3 日常维护
- 定期检查插头锁紧状态
- 检查电缆有无破损、老化
- 保持插头清洁，避免油污积聚
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每月 | 检查外壳有无裂纹、变形 |
| 触点检查 | 每季 | 检查插针是否氧化、弯曲 |
| 密封圈检查 | 每半年 | 检查密封圈是否老化、丢失 |
| 全面更换 | 按需 | 当出现损坏或接触不良时整体更换 |
十、常见问题 FAQ
Q1: R900223890适用于哪些品牌的电磁阀？
R900223890为力士乐系列接线盒/插头，通常与力士乐品牌的电磁阀配套使用。不同系列的接线盒在插针定义、外形尺寸和防护等级上可能有所差异，选型时需确认与电磁阀线圈的接口完全匹配。
Q2: R900223890的防护等级是多少？
R900223890的具体防护等级（如IP65、IP67）请参照力士乐技术样本。工业环境中建议选择较高防护等级的产品，以防止粉尘和水汽进入接线盒导致短路或腐蚀。
Q3: 接线盒安装时需要注意什么？
安装力士乐接线盒时应注意：1) 确认插针与插座对应关系，避免插反；2) 接线应牢固可靠，避免虚接导致发热或信号中断；3) 电缆入口应使用合适的密封接头；4) 安装完成后检查防护密封圈是否到位。
Q4: R900223890的引脚定义是什么？
R900223890的引脚定义请参照力士乐官方样本或实物标注。常见配置为2针（仅电源）或3针（电源+接地）。接线前务必确认引脚功能定义，避免因接线错误损坏电磁线圈。
Q5: 接线盒出现接触不良如何排查？
接触不良可能原因：插针氧化或变形、接线松动、密封不良导致内部受潮、插拔次数过多导致磨损。建议定期清洁插针、检查接线紧固度、确认密封圈完好。如问题持续，建议更换接线盒。
Q6: R900223890是否支持LED指示灯功能？
部分力士乐接线盒型号内置LED指示灯，用于显示通电状态。R900223890是否带指示灯功能请以实物为准，或咨询韦米机电确认。带指示灯的接线盒便于现场排查电磁阀通电状态。
Q7: 从韦米机电采购力士乐产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应力士乐系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 力士乐接线盒的质保期是多长？
韦米机电供应的力士乐产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 力士乐 比例阀7芯航空插头 R900223890 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
