- 产品名称：
迪普马电磁换向阀DS3-S4/11N-D24K1
- 所属类别：
产品简述
迪普马电磁换向阀DS3-S4/11N-D24K1是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

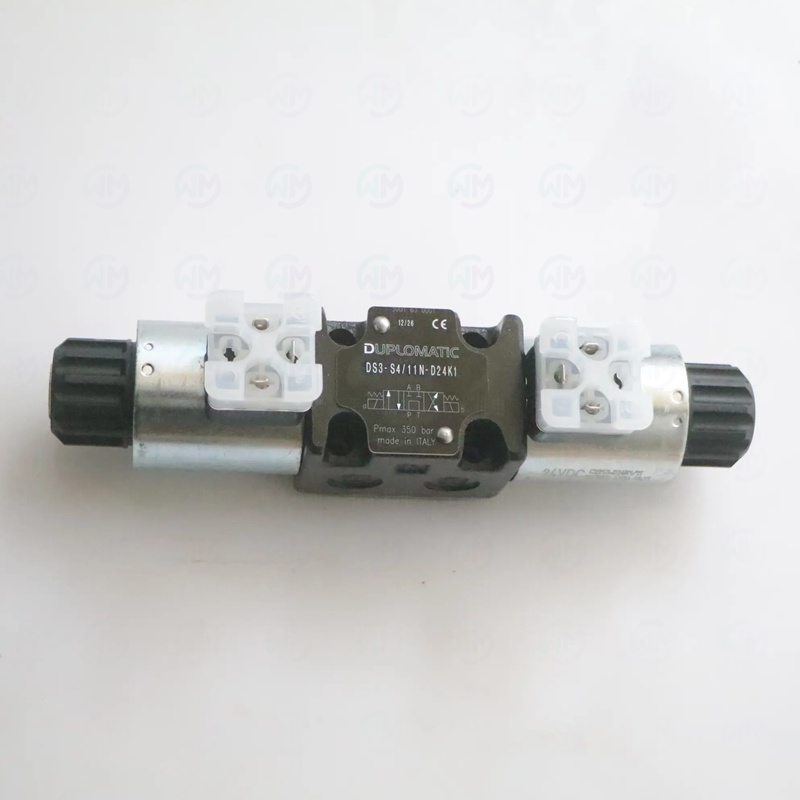

DUPLOMATIC DS3-S4/11N-D24K1 电磁换向阀
一、产品名称与定义
DUPLOMATIC DS3-S4/11N-D24K1 是意大利迪普马（DUPLOMATIC）旗下 DS3 系列电磁换向阀的一款具体型号，属于 3 通径（NG6）直动式电磁换向阀，S4 机能实现中位时所有油口互通（浮动状态）。
| 中文名称 | 电磁换向阀（3通径，S4机能） |
| 英文名称 | Solenoid Directional Control Valve (Size 3 / NG6, S4 Spool) |
| 别名 | 电磁方向阀、DS3浮动电磁阀、迪普马S4换向阀 |
| 通俗名称 | DS3阀、3通径电磁阀、S4浮动阀、中位浮动阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 方向控制阀 > 电磁换向阀 > 直动式电磁换向阀 |
二、型号含义解读
以 DS3-S4/11N-D24K1 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| DS3 | 产品系列代号 | D=方向阀，S=电磁控制，3=3通径（NG6安装面） |
| S4 | 阀位机能 | 三位四通，中位机能 S4（P/A/B/T 互通） |
| 11N | 系列规格 | 11N=标准系列，适配 NG6 安装面 |
| D24 | 线圈电压 | D24=DC24V 直流供电 |
| K1 | 电气连接 | K1=DIN 43650 插头连接 |
阀位机能适用工况对照
| 代号 | 中位时油缸状态 | 泵状态 | 适用场景 |
|---|---|---|---|
| S4 | 可自由移动（浮动） | 卸荷 | 需中位浮动+节能（本型号） |
| S3 | 锁定不能移动 | 卸荷 | 需中位锁缸+节能 |
| TA | 锁定不能移动 | 保压 | 需中位保压 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 3（NG6） | - | ISO 4401-03 安装面 |
| 最大工作压力（P/A/B口） | 350 | bar | - |
| 最大工作压力（T口） | 210 | bar | 回油口耐压限制 |
| 最大流量 | 80 | L/min | - |
| 阀位机能 | S4 | - | 三位四通，中位浮动 |
| 线圈电压 | DC 24 | V | D24=DC24V |
| 线圈功率 | 26 | W | 直流线圈 |
| 电气连接 | DIN 43650 | - | K1 插头式 |
| 响应时间（通电） | 约30~45 | ms | - |
| 响应时间（断电） | 约20~30 | ms | - |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~46 |
| 工作温度 | -20 ~ +70 | °C | 环境温度 |
| 油液温度 | -20 ~ +80 | °C | 推荐30~50°C |
| 粘度范围 | 10 ~ 400 | mm²/s | 推荐30~50 mm²/s |
| 防护等级 | IP65 | - | 插头安装后 |
| 重量 | 约1.5 | kg | 单电磁铁 |
四、工作原理
DS3-S4/11N-D24K1 是一种直动式电磁换向阀，S4 机能在中位时四个油口全部连通，油缸可自由浮动。
工作过程
| 1. 中位（断电状态） | P、A、B、T 四个油口全部连通，油缸可在外力作用下自由移动 |
| 2. 左侧电磁铁通电 | P→A 连通，B→T 连通，A 口有压力 |
| 3. 右侧电磁铁通电 | P→B 连通，A→T 连通，B 口有压力 |
- 断电后阀芯在复位弹簧作用下回到中位，各口再次互通
S4 机能的工程意义
| - 中位浮动 | 油缸不受液压锁定，可在外力下自由移动（如重力下落） |
| - 泵卸荷 | 中位时 P→T 连通，泵出口压力近似为零，减少能耗 |
| - 适用场景 | 重力负载下行、中位需手动操作、需节省待机能耗的场合 |
五、使用用途
DS3-S4/11N-D24K1 主要用于以下设备和场景
- 带重力负载的液压系统 —— 如升降平台、货物举升装置，中位时油缸可随重力自由下降
- 注塑机液压系统 —— 开模/合模回路，需要中位浮动的特殊场合
- 液压机下行回路 —— 压头靠自重下行，液压仅控制上行
- 手动操作液压系统 —— 中位时可用手推/拉执行机构
- 节能液压站 —— 中位时泵卸荷，减少功率损耗和发热
- 试验设备 —— 需要中位解除液压锁定的测试回路
- 冶金辅助设备 —— 轧辊调整机构等需要浮动的场合
六、应用行业
| 行业 | 典型设备/用途 |
| 起重运输 | 液压升降平台、货物升降机、登车桥 |
| 塑料机械 | 注塑机（特殊回路）、中空成型机 |
| 机床 | 需要浮动功能的专机液压回路 |
| 冶金 | 轧辊调整机构、压下装置 |
| 工程机械 | 挖掘机铲斗浮动、装载机摇臂浮动 |
| 矿山机械 | 破碎机调整机构 |
| 试验检测 | 液压试验台（需解除锁定的测试） |
| 建材机械 | 制砖机、砌块成型机（特殊回路） |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 是否需要中位浮动 | S4机能提供中位浮动 | 核对工艺需求（关键！） |
| 2 | 系统压力 | P口压力不超过350bar | 查看系统原理图 |
| 3 | 流量需求 | 不超过80L/min | 计算执行元件需求 |
| 4 | 线圈电压 | DC24V | 查看电气图纸 |
| 5 | 安装面标准 | NG6安装面（ISO 4401-03） | 确认阀块接口 |
| 6 | 重力负载方向 | 确认需浮动的方向 | 分析负载受力 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 需浮动但选了S3/TA | 油缸无法自由移动 | 浮动需求必须选S4 |
| 不应浮动但选了S4 | 重力负载下滑 | 重力负载需锁定应选S3 |
| 忽略中位卸荷特性 | 系统设计不匹配 | 确认系统是否允许中位卸荷 |
| T口背压过高 | 中位卸荷不充分 | T口管路尽量短直，<5bar |
八、使用指南与技巧
8.1 安装注意事项
| - 安装面要求 | 表面粗糙度 Ra≤1.6μm，平面度 0.02/100mm |
| - 安装螺栓 | M5 螺栓，紧固力矩约 8Nm，按对角线顺序均匀拧紧 |
- 必须使用符合 ISO 4401-03 标准的安装底板或阀块
- S4 机能中位时 A/B 口互通，油缸可自由移动，注意安全防护措施
- 各油口 O 型密封圈必须完好，安装前涂抹少量液压油润滑
- 电气插头安装后拧紧固定螺钉，确保防护等级 IP65
- 建议安装方向：水平安装，线圈向上，有利于散热
8.2 调试步骤
- 检查安装面平整度和清洁度，去除毛刺和切屑
- 确认 O 型密封圈规格正确、无老化、无损伤
- 将阀体安装至底板，按对角线顺序均匀拧紧螺栓（8Nm）
- 接好液压管路，确认 P→泵、T→油箱、A/B→执行元件
- 接通液压油，点动泵站排除管路和系统空气
- 中位状态下（断电）手动推动油缸，确认浮动状态正常
- 通电测试各工位换向是否正常
- 带载测试：检查中位浮动效果和换向响应
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 中位时油缸不能浮动 | 阀芯卡滞/内泄异常 | 拆检清洗阀芯 |
| 浮动时有卡滞阻力 | 执行元件机械摩擦过大 | 检查油缸/导轨摩擦力 |
| 换向缓慢 | 阀芯磨损/油液污染 | 检查油液清洁度（NAS 8级以内），清洗阀芯 |
| 卸荷背压高 | T口管路堵塞/内径太小 | 检查回油管路，增大管径 |
| 中位内泄大 | 阀芯阀体磨损 | 测试内泄量，判断是否需更换 |
| 线圈过热 | 持续通电/散热不良/电压过高 | 检查通电周期，测量供电电压 |
| 不换向 | 线圈烧毁/接线松动 | 测量线圈电阻（正常约18Ω），检查供电电压 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查阀体外观有无油液渗漏、线圈外观有无变色 |
| 线圈温度检查 | 每月 | 测量线圈表面温度，正常工作温度<80°C |
| 油液清洁度 | 每月 | 取样检测清洁度，保持 NAS 8 级以内（关键！） |
| T口背压检查 | 每季度 | 测量中位时 T 口背压（应<5bar） |
| 功能测试 | 每季度 | 检查换向响应速度、中位浮动效果 |
| 密封件检查 | 每3000h | 检查 O 型圈老化情况，及时更换 |
| 油液更换 | 每2000h | 更换全部液压油，清洗油箱（参考） |
| 全面拆检 | 每10000h | 检查阀芯、阀体、弹簧磨损，测量内泄量 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
恶劣工况（高温、高粉尘、频繁启停、油液污染严重）下应缩短维护周期 30~50%。
十、常见问题 FAQ
Q1: DS3-S4/11N-D24K1的工作原理是什么？
DS3-S4/11N-D24K1采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于迪普马系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: DS3-S4/11N-D24K1适用于哪些工况？
DS3-S4/11N-D24K1适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照迪普马官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断迪普马电磁换向阀是否正常工作？
正常工作的迪普马电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: DS3-S4/11N-D24K1的线圈电压有哪些选择？
迪普马电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。DS3-S4/11N-D24K1的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装迪普马电磁换向阀时需要注意什么？
安装迪普马电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: DS3-S4/11N-D24K1出现故障如何排查？
DS3-S4/11N-D24K1常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 迪普马电磁换向阀的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: DS3-S4/11N-D24K1与其他型号如何区分选型？
选型迪普马电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定DS3-S4/11N-D24K1是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
