- 产品名称：

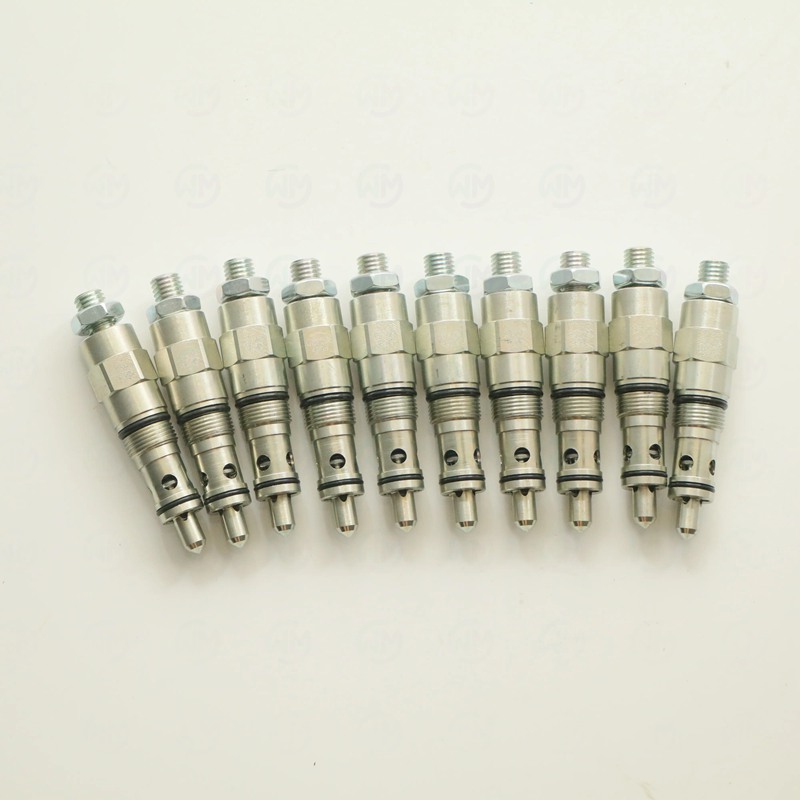

迪普马插装溢流阀CR5/22N
- 所属类别：
产品简述
迪普马插装溢流阀CR5/22N是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！
DUPLOMATIC CR5/22N 插装溢流阀
一、产品名称与定义
DUPLOMATIC CR5/22N 是意大利迪普马（DUPLOMATIC）旗下 CR 系列螺纹插装式溢流阀的一款具体型号，属于插装式压力控制阀，用于限制液压系统的最高工作压力。
| 中文名称 | 螺纹插装式溢流阀 |
| 英文名称 | Screw-in Cartridge Relief Valve |
| 别名 | 插装溢流阀、螺纹插装阀、CR系列溢流阀 |
| 通俗名称 | CR5溢流阀、插装溢流阀、螺纹插装阀、迪普马溢流阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 压力控制阀 > 溢流阀 > 插装式溢流阀 |
二、型号含义解读
以 CR5/22N 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| CR | 产品系列 | C=Cartridge（插装），R=Relief（溢流阀） |
| 5 | 规格代号 | 5=通径规格，对应标准插装孔 |
| 22N | 系列/压力规格 | 22=压力等级，N=标准系列 |
CR 系列规格对照
| 规格 | 通径参考 | 最大流量 | 最大压力 | 适用场景 |
|---|---|---|---|---|
| CR3 | 小微型 | 约15 L/min | 350 bar | 小流量精密控制 |
| CR5 | 中型 | 约60 L/min | 350 bar | 中等流量（本型号） |
| CR7 | 大型 | 约120L/min | 350 bar | 大流量系统 |
| CR10 | 特大型 | 约200L/min | 315 bar | 超大流量 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 规格 | 5 | - | 中型插装阀 |
| 最大工作压力 | 350 | bar | - |
| 调压范围（参考） | 50~350 | bar | 具体以22N设定为准 |
| 最大流量 | 60 | L/min | 视压力而定 |
| 安装方式 | 螺纹插装 | - | 标准插装螺纹 |
| 插装螺纹 | M28×2 或定制 | - | 参考CR5标准 |
| 调节方式 | 内六角调节螺钉 | - | 顺时针增压 |
| 密封形式 | O 型圈 + 金属密封 | - | 标准配置 |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~68 |
| 工作温度 | -20 ~ +80 | °C | 环境温度 |
| 油液温度 | -20 ~ +80 | °C | 推荐40~60°C |
| 粘度范围 | 10 ~ 400 | mm²/s | 推荐30~68 mm²/s |
| 重量 | 约0.15 | kg | 仅阀体 |
四、工作原理
CR5/22N 是一种直动式螺纹插装溢流阀，利用弹簧力平衡系统压力，当压力超过设定值时开启溢流。
工作过程
- 系统压力通过插装孔传递到阀芯底部
- 压力作用在阀芯底部产生向上推力
- 当压力小于弹簧设定力时：阀芯关闭，不溢流
- 当压力达到设定值时：阀芯克服弹簧力开启
- 多余油液通过溢流通道流回油箱（T口）
- 压力回落到设定值以下时：弹簧将阀芯推回关闭位置
溢流阀的关键特性
| - 定压功能 | 限制系统最高压力，保护系统安全 |
| - 稳压功能 | 维持系统压力稳定 |
| - 卸荷功能 | 配合电磁阀可实现系统卸荷 |
| - 直动式 | 反应快，但压力受流量影响（压力-流量特性有偏差） |
五、使用用途
CR5/22N 主要用于以下设备和场景
- 液压系统安全阀 —— 限制系统最高压力，防止过载损坏
- 泵站溢流稳压 —— 与定量泵配套，维持系统压力稳定
- 溢流调压回路 —— 作为主溢流阀或远程调压阀
- 插装阀块集成 —— 安装在集成阀块中，节省空间
- 试验台液压系统 —— 作为压力限制和稳压元件
- 注塑机液压系统 —— 主溢流阀或辅助溢流阀
- 机床液压系统 —— 系统压力限制和保护
六、应用行业
| 行业 | 典型设备/用途 |
| 塑料机械 | 注塑机、挤塑机主溢流阀 |
| 机床 | 数控机床、液压冲床压力保护 |
| 冶金 | 轧机辅助系统压力限制 |
| 工程机械 | 挖掘机、装载机液压保护 |
| 试验检测 | 液压试验台压力控制 |
| 船舶海工 | 甲板机械液压系统保护 |
| 自动化设备 | 液压站压力限制 |
| 各行业液压系统 | 通用压力保护元件 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 系统最高压力 | 不超过350bar | 查看系统原理图 |
| 2 | 流量需求 | 不超过60L/min | 计算最大溢流流量 |
| 3 | 调压范围 | 确认22N对应的压力范围 | 查阅CR系列样本 |
| 4 | 插装孔尺寸 | 确认阀块上CR5插装孔尺寸 | 测量或查阅阀块图纸 |
| 5 | 安装扭矩 | 按规定扭矩拧紧 | 查阅样本安装扭矩要求 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 调压范围选错 | 无法满足系统压力需求 | 确认系统所需压力范围 |
| 流量选小 | 溢流时压降过大 | 溢流阀流量≥泵的最大流量 |
| 忽略压力-流量特性 | 流量大时压力明显升高 | 大流量时选更大规格或先导式 |
| 插装孔尺寸不符 | 无法安装 | 确认阀块插装孔加工尺寸 |
八、使用指南与技巧
8.1 安装注意事项
- 插装孔加工精度要求高：粗䊁度 Ra≤1.6μm，圆柱度 0.01mm
- 安装前彻底清洗插装孔，去除切屑和毛刺
- O 型密封圈安装前涂抹少量液压油润滑
- 按规定扭矩拧紧（CR5 约 80~100Nm，具体查阅样本）
- 调节螺钉：顺时针旋转 = 增压，逆时针 = 减压
- 调节完成后用螺母锁紧，防止振动松脱
8.2 调试步骤
- 将溢流阀调节螺钉逆时针旋至最松（最低压力）
- 启动泵站，低速运转
- 顺时针缓慢调节螺钉，同时观察压力表
- 调至系统所需压力（建议比工作压力高 10~15%）
- 锁紧调节螺母，再次确认压力
- 运行 30 分钟，检查压力稳定性和温升
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 压力调不上去 | 调节螺钉已达上限/弹簧断裂 | 检查调节范围和弹簧 |
| 压力不稳定 | 油液污染/阀芯卡滞 | 清洗阀芯，更换液压油 |
| 噪声异常 | 气蚀/弹簧共振 | 检查油箱油位，排气 |
| 外泄漏 | O型圈损坏/安装扭矩不足 | 更换O型圈，按规定扭矩复紧 |
| 压力-流量特性差 | 规格选小 | 更换更大规格或先导式溢流阀 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每月 | 检查插装阀外漏情况 |
| 压力检查 | 每月 | 检查溢流阀设定压力是否漂移 |
| 油液检查 | 每月 | 检查油液清洁度（NAS 8级以内） |
| 功能测试 | 每半年 | 测试溢流阀开启压力和全流量压力 |
| 清洗/更换 | 每5000h | 拆下清洗或更换（插装阀便于更换） |
| 密封件更换 | 每5000h | 更换O型密封圈 |
| 弹簧检测 | 每10000h | 检查弹簧自由长度，判断是否疲劳 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
螺纹插装阀便于更换，出现故障时可直接更换整个插装阀芯。
十、常见问题 FAQ
Q1: CR5/22N的工作原理是什么？
CR5/22N为直动式溢流阀，当系统压力超过设定值时，阀芯在液压力作用下克服弹簧力开启，将多余油液溢回油箱，从而限制系统最高压力，保护液压元件和管路安全。
Q2: CR5/22N的额定压力和流量是多少？
CR5/22N的具体额定压力和流量参数请参照迪普马官方技术样本。不同通径和调节范围的溢流阀，其压力范围和最大流量有所不同，选型时需根据系统需求匹配。
Q3: 如何调节迪普马溢流阀的压力设定值？
调节迪普马溢流阀压力时，应先松开锁紧螺母，然后顺时针旋转调节螺杆升高压力、逆时针旋转降低压力。调节完成后务必锁紧螺母，防止振动导致设定值漂移。建议在系统运行状态下逐步调节，并使用压力表监测实际压力。
Q4: CR5/22N出现压力不稳定或啸叫的原因是什么？
压力不稳定可能原因：弹簧疲劳或损坏、阀芯与阀座配合不良、油液污染导致卡滞、背压过大。啸叫通常由流体流速过快、阀口开度过小或共振引起。建议检查油液清洁度、确认安装方向正确、必要时更换阀芯组件。
Q5: 溢流阀和减压阀有什么区别？
溢流阀（如CR5/22N）用于限制系统最高压力，保护系统安全，通常并联在泵出口；减压阀用于降低支路压力，为下游元件提供稳定低压，通常串联在支路中。两者功能不同，不可混用。
Q6: 安装迪普马溢流阀时需要注意什么？
安装迪普马溢流阀时应注意：1) 确认安装方向，一般进油口接高压侧、出油口接油箱；2) 建议加装过滤器防止杂质卡滞阀芯；3) 调节时应使用压力表实时监测；4) 锁紧螺母要拧紧防止松动；5) 定期检查和维护，确保阀芯活动灵活。
Q7: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 迪普马溢流阀的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: CR5/22N是否可以用其他品牌替代？
CR5/22N为迪普马原厂设计，建议优先选用原厂型号以确保系统兼容性。如需替代方案，必须确认替代品的通径、压力范围、流量特性、安装尺寸等参数完全匹配。具体替代选型建议联系韦米机电技术工程师评估。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
如需查询 迪普马 插装溢流阀 CR5/22N 的价格和货期，请联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
