- 产品名称：

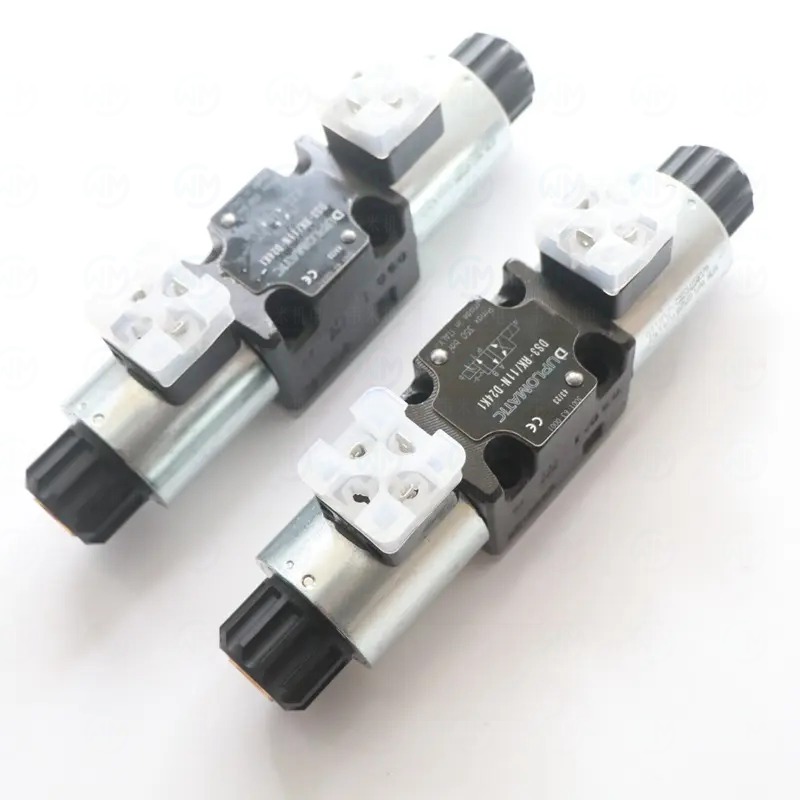

迪普马电磁阀DS3-RK/11N-D24K1
- 所属类别：
产品简述
迪普马电磁阀DS3-RK/11N-D24K1是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！
DUPLOMATIC DS3-RK/11N-D24K1 电磁阀
一、产品名称与定义
DUPLOMATIC DS3-RK/11N-D24K1 是意大利迪普马（DUPLOMATIC）旗下 DS3 系列电磁换向阀的一款具体型号，RK 为双电磁铁两位阀配置，适用于需要双端电控且具备故障安全位置的应用。
| 中文名称 | 电磁换向阀（3通径，RK双电磁铁型） |
| 英文名称 | Solenoid Directional Control Valve (Size 3 / NG6, RK Double Solenoid) |
| 别名 | DS3双电磁铁阀、迪普马RK型换向阀、两位双电磁铁阀 |
| 通俗名称 | DS3双头阀、RK机能阀、两位双电磁铁换向阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 方向控制阀 > 电磁换向阀 > 直动式电磁换向阀 |
二、型号含义解读
以 DS3-RK/11N-D24K1 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| DS3 | 产品系列代号 | D=方向阀，S=电磁控制，3=3通径（NG6安装面） |
| RK | 阀位机能/配置 | R=双电磁铁两位阀，K=特殊配置代码 |
| 11N | 系列规格 | 11N=标准系列，适配 NG6 安装面 |
| D24 | 线圈电压 | D24=DC24V 直流供电 |
| K1 | 电气连接 | K1=DIN 43650 插头连接 |
RK 型与标准 DS3 的区别
| 类型 | 阀芯位置数 | 电磁铁数 | 断电后位置 | 适用场景 |
|---|---|---|---|---|
| 标准DS3 | 三位 | 1或2个 | 中位（弹簧复位） | 通用 |
| RK型DS3 | 两位 | 2个 | 保留最后位置 | 需保持位置的场合 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 3（NG6） | - | ISO 4401-03 安装面 |
| 最大工作压力（P/A/B口） | 350 | bar | - |
| 最大工作压力（T口） | 210 | bar | 回油口耐压限制 |
| 最大流量 | 80 | L/min | 公称流量 |
| 阀位配置 | 两位双电磁铁 | - | RK型，带弹簧对中/保持 |
| 线圈电压 | DC 24 | V | D24=DC24V |
| 线圈功率（单个） | 26 | W | 直流线圈，双线圈 |
| 电气连接 | DIN 43650 | - | K1 插头式（两处） |
| 响应时间（通电） | 约30~45 | ms | - |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~46 |
| 工作温度 | -20 ~ +70 | °C | 环境温度 |
| 油液温度 | -20 ~ +80 | °C | 推荐30~50°C |
| 粘度范围 | 10 ~ 400 | mm²/s | 推荐30~50 mm²/s |
| 防护等级 | IP65 | - | 插头安装后 |
| 重量 | 约2.0 | kg | 双电磁铁配置 |
四、工作原理
DS3-RK/11N-D24K1 是一种双电磁铁两位直动式电磁换向阀，两端各有一个电磁铁，具备弹簧保持/复位功能。
工作过程
| 1. 左侧电磁铁通电 | 阀芯向一侧移动，P→A 连通，B→T 连通 |
| 2. 断电后 | 阀芯在弹簧作用下保持在最后位置（或回到预设位置，取决于 RK 具体设计） |
| 3. 右侧电磁铁通电 | 阀芯向另一侧移动，油路切换 |
- 双电磁铁设计允许两端都进行电控，实现灵活的方向控制
RK 型特点
| - 两位阀 | 只有两个工作位置（无中位） |
| - 双电磁铁 | 两端均可电控 |
| - 断电保持或弹簧复位 | 取决于具体 RK 配置（需查阅 DUPLOMATIC 官方样本确认） |
| - 电气互锁 | 实际应用中应在电气回路中加装互锁，防止两端同时通电 |
五、使用用途
DS3-RK/11N-D24K1 主要用于以下设备和场景
- 需要双端电控的液压回路 —— 两端都需要电气控制的场合
- 液压夹紧系统 —— 双电磁铁实现夹紧/松开双向电控
- 注塑机辅助回路 —— 抽芯、顶出等需要双向控制的动作
- 机床液压系统 —— 工作台往复运动的双向电控
- 自动化流水线 —— 各工位液压执行元件的双向控制
- 包装机械 —— 打包机压头动作的双向控制
六、应用行业
| 行业 | 典型设备/用途 |
| 机床 | 数控机床往复台、液压夹具 |
| 塑料机械 | 注塑机抽芯、顶出双向控制 |
| 自动化设备 | 自动装配线液压工作站 |
| 包装机械 | 打包机、压块机 |
| 冶金辅助 | 轧机辅助装置双向控制 |
| 建材机械 | 制砖机液压系统 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 阀位需求 | 两位阀还是三位阀 | 核对工艺需求 |
| 2 | 系统压力 | 不超过350bar | 查看系统原理图 |
| 3 | 流量需求 | 不超过80L/min | 计算执行元件需求 |
| 4 | 线圈电压 | DC24V | 查看电气图纸 |
| 5 | 断电后位置要求 | 保持 or 复位 | 查阅RK型样本确认 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 应选三位阀但选了两位 | 无法回到中位 | 确认是否需要中位 |
| 两端同时通电 | 阀芯位置不确定/线圈过热 | 电气互锁保护 |
| 忽略RK具体机能 | 断电后位置不符合预期 | 查阅官方样本确认机能 |
八、使用指南与技巧
8.1 安装注意事项
- 安装面平整，螺栓按标准力矩（M5约8Nm）拧紧
- 双电磁铁一侧体积大，注意安装空间（两端都要留接线空间）
- 两端电气插头分别接线，做好标记（A侧/B侧）
- 避免两端电磁铁同时通电，建议在电气回路中加互锁
- 电气互锁可通过 PLC 程序或硬件继电器实现
8.2 调试步骤
- 安装阀体并均匀拧紧螺栓
- 分别测试左右侧电磁铁换向
- 确认两端不会同时通电（互锁有效）
- 检查断电后阀芯位置是否符合预期
- 带载运行，检查换向是否灵活
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀芯不动作 | 线圈故障/电压不足 | 分别测量两侧线圈电阻和电压 |
| 换向异常 | 阀芯卡滞/一侧线圈故障 | 分别检查两侧 |
| 两端吸合冲突 | 电气互锁失效 | 检查控制回路互锁逻辑 |
| 外泄漏 | 密封件老化 | 更换O型圈 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查阀体渗漏、线圈外观 |
| 接线检查 | 每月 | 检查两端插头接线 |
| 油液检查 | 每月 | 检查油液清洁度 |
| 功能测试 | 每季度 | 检查两侧换向及断电后位置 |
| 密封件更换 | 每3000h | 更换O型密封圈 |
| 全面检修 | 每10000h | 拆检阀芯阀体 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
十、常见问题 FAQ
Q1: DS3-RK/11N-D24K1的工作原理是什么？
DS3-RK/11N-D24K1采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于迪普马系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: DS3-RK/11N-D24K1适用于哪些工况？
DS3-RK/11N-D24K1适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照迪普马官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断迪普马电磁换向阀是否正常工作？
正常工作的迪普马电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: DS3-RK/11N-D24K1的线圈电压有哪些选择？
迪普马电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。DS3-RK/11N-D24K1的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装迪普马电磁换向阀时需要注意什么？
安装迪普马电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: DS3-RK/11N-D24K1出现故障如何排查？
DS3-RK/11N-D24K1常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 迪普马电磁换向阀的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: DS3-RK/11N-D24K1与其他型号如何区分选型？
选型迪普马电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定DS3-RK/11N-D24K1是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 迪普马 电磁阀 DS3-RK/11N-D24K1 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
