- 产品名称：

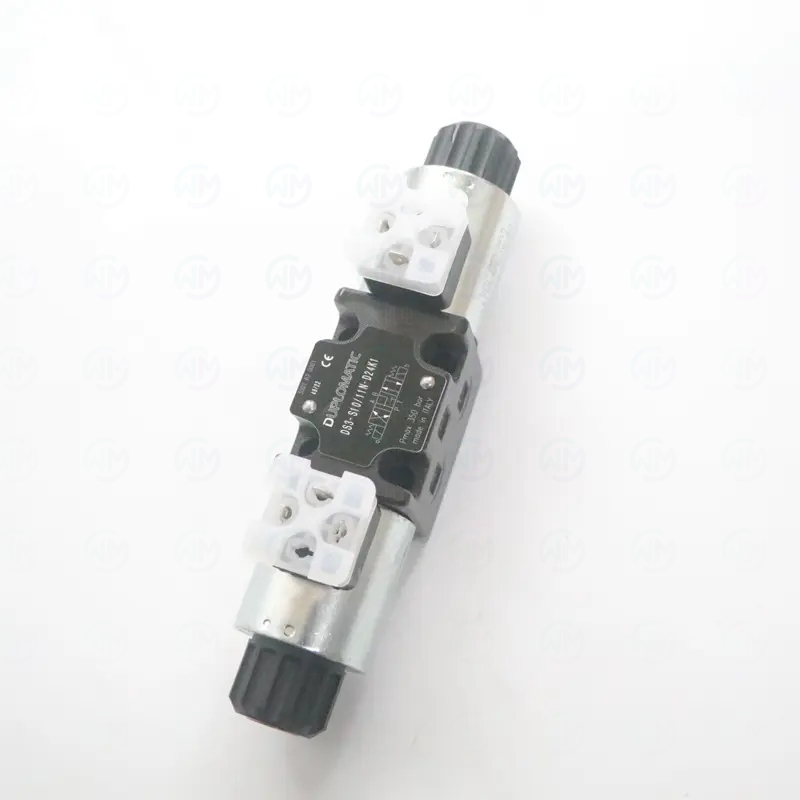

迪普马电磁阀DS3-S10/11N-D24K1
- 所属类别：
产品简述
迪普马电磁阀DS3-S10/11N-D24K1是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！
DUPLOMATIC DS3-S10/11N-D24K1 电磁阀
一、产品名称与定义
DUPLOMATIC DS3-S10/11N-D24K1 是意大利迪普马（DUPLOMATIC）旗下 DS3 系列电磁换向阀的一款具体型号，S10 机能提供特殊的油路分配方式。
| 中文名称 | 电磁换向阀（3通径，S10机能） |
| 英文名称 | Solenoid Directional Control Valve (Size 3 / NG6, S10 Spool) |
| 别名 | 电磁方向阀、DS3换向阀、迪普马S10阀门 |
| 通俗名称 | DS3阀、S10机能阀、特殊机能电磁阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 方向控制阀 > 电磁换向阀 > 直动式电磁换向阀 |
二、型号含义解读
以 DS3-S10/11N-D24K1 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| DS3 | 产品系列代号 | D=方向阀，S=电磁控制，3=3通径（NG6安装面） |
| S10 | 阀位机能 | 三位四通，特殊机能（P→A, B关闭） |
| 11N | 系列规格 | 11N=标准系列，适配 NG6 安装面 |
| D24 | 线圈电压 | D24=DC24V 直流供电 |
| K1 | 电气连接 | K1=DIN 43650 插头连接 |
S10 与其它机能对比
| 代号 | 中位机能 | 特点 |
|---|---|---|
| S10 | P→A, B 关闭 | 特殊回路，中位B口锁闭 |
| S1 | P→B, A→T | 中位B口有压，A口回油 |
| S2 | P→A, B→T | 中位A口有压，B口回油 |
| S3 | P→T, A/B关闭 | 中位卸荷+双口锁闭 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 3（NG6） | - | ISO 4401-03 安装面 |
| 最大工作压力（P/A/B口） | 350 | bar | - |
| 最大工作压力（T口） | 210 | bar | 回油口耐压限制 |
| 最大流量 | 80 | L/min | - |
| 阀位机能 | S10 | - | 三位四通，特殊机能 |
| 线圈电压 | DC 24 | V | D24=DC24V |
| 线圈功率 | 26 | W | 直流线圈 |
| 电气连接 | DIN 43650 | - | K1 插头式 |
| 响应时间（通电） | 约30~45 | ms | - |
| 响应时间（断电） | 约20~30 | ms | - |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~46 |
| 工作温度 | -20 ~ +70 | °C | 环境温度 |
| 油液温度 | -20 ~ +80 | °C | 推荐30~50°C |
| 粘度范围 | 10 ~ 400 | mm²/s | 推荐30~50 mm²/s |
| 防护等级 | IP65 | - | 插头安装后 |
| 重量 | 约1.5 | kg | 单电磁铁 |
四、工作原理
DS3-S10/11N-D24K1 是一种直动式电磁换向阀。S10 阀芯在三位四通阀中提供特殊油路分配。
工作过程
| 1. 中位（断电状态） | P→A 连通，B 口关闭不通 |
| 2. 左侧电磁铁通电 | P→A 连通，B→T 连通 |
| 3. 右侧电磁铁通电 | P→B 连通，A→T 连通 |
- 断电时阀芯在复位弹簧作用下回到中位
S10 机能特点
- 中位时 A 口有压力，B 口密封锁定
- 适用于需要中位时仅单向输出的特殊回路
- B 口锁定可防止执行机构因外力反向移动
五、使用用途
DS3-S10/11N-D24K1 主要用于以下设备和场景
- 特殊液压回路 —— 需要中位时特定油口保持压力的回路
- 液压机床 —— 特定工序中的方向控制
- 注塑机辅助 —— 特定条件下的抽芯/顶出控制
- 试验设备 —— 需要特殊油路分配的场景
- 冶金辅助设备 —— 特殊液压回路的方向切换
六、应用行业
| 行业 | 典型设备/用途 |
| 机床 | 特殊功能机床液压回路 |
| 塑料机械 | 注塑机辅助动作 |
| 冶金 | 轧机辅助液压系统 |
| 试验检测 | 液压试验台 |
| 自动化设备 | 特殊工位液压控制 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 阀位机能 | 确认S10中位机能匹配回路 | 核对液压原理图 |
| 2 | 系统压力 | 不超过350bar | 查看系统原理图 |
| 3 | 流量需求 | 不超过80L/min | 计算执行元件需求 |
| 4 | 线圈电压 | DC24V | 查看电气图纸 |
| 5 | 安装面 | NG6安装面 | 确认阀块接口 |
八、使用指南与技巧
8.1 安装注意事项
- 安装面平整，螺栓按标准力矩拧紧
- O 型密封圈完好，涂抹少量液压油
- 电气插头拧紧确保 IP65
- 确认各油口管路连接正确
8.2 调试步骤
- 安装阀体并均匀拧紧螺栓
- 接通液压油，排除空气
- 通电测试各工位换向
- 检查中位时油路分配是否正确
- 带载运行检查有无异常
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀芯不动作 | 线圈故障/电压不足 | 测量线圈电阻和电压 |
| 换向异常 | 阀芯卡滞 | 清洗阀芯 |
| 外泄漏 | 密封件损坏 | 更换O型圈 |
| 油路不对 | 阀芯装错/机能不符 | 核对阀芯型号 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查阀体渗漏 |
| 接线检查 | 每月 | 检查插头接线 |
| 油液检查 | 每月 | 检查油液清洁度 |
| 功能测试 | 每季度 | 检查换向动作 |
| 密封件更换 | 每3000h | 更换O型密封圈 |
| 全面检修 | 每10000h | 拆检阀芯阀体 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
十、常见问题 FAQ
Q1: DS3-S10/11N-D24K1的工作原理是什么？
DS3-S10/11N-D24K1采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于迪普马系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: DS3-S10/11N-D24K1适用于哪些工况？
DS3-S10/11N-D24K1适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照迪普马官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断迪普马电磁换向阀是否正常工作？
正常工作的迪普马电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: DS3-S10/11N-D24K1的线圈电压有哪些选择？
迪普马电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。DS3-S10/11N-D24K1的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装迪普马电磁换向阀时需要注意什么？
安装迪普马电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: DS3-S10/11N-D24K1出现故障如何排查？
DS3-S10/11N-D24K1常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 迪普马电磁换向阀的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: DS3-S10/11N-D24K1与其他型号如何区分选型？
选型迪普马电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定DS3-S10/11N-D24K1是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 迪普马 电磁阀 DS3-S10/11N-D24K1 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
