- 产品名称：

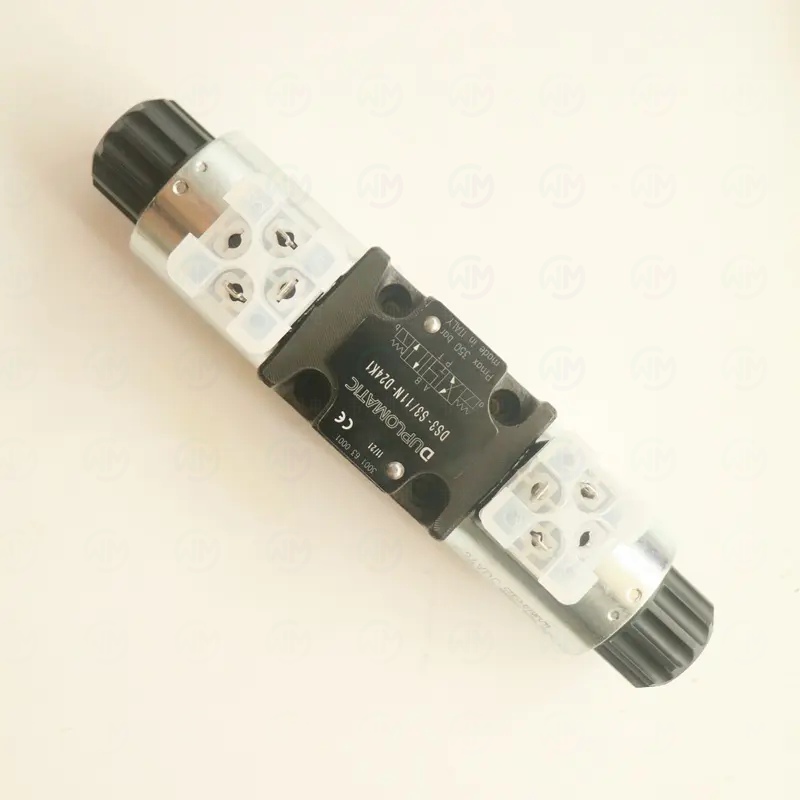

迪普马电磁换向阀DS3-S3/11N-D24K1
- 所属类别：
产品简述
迪普马电磁换向阀DS3-S3/11N-D24K1是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！
DUPLOMATIC DS3-S3/11N-D24K1 电磁换向阀
一、产品名称与定义
DUPLOMATIC DS3-S3/11N-D24K1 是意大利迪普马（DUPLOMATIC）旗下 DS3 系列电磁换向阀的一款具体型号，属于 3 通径（NG6）直动式电磁换向阀，S3 机能实现中位卸荷并锁定执行机构。
| 中文名称 | 电磁换向阀（3通径，S3机能） |
| 英文名称 | Solenoid Directional Control Valve (Size 3 / NG6, S3 Spool) |
| 别名 | 电磁方向阀、DS3卸荷电磁阀、迪普马S3换向阀 |
| 通俗名称 | DS3阀、3通径电磁阀、卸荷阀、S3机能阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 方向控制阀 > 电磁换向阀 > 直动式电磁换向阀 |
二、型号含义解读
以 DS3-S3/11N-D24K1 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| DS3 | 产品系列代号 | D=方向阀，S=电磁控制，3=3通径（NG6安装面） |
| S3 | 阀位机能 | 三位四通，中位机能 S3（P→T, A/B锁闭） |
| 11N | 系列规格 | 11N=标准系列，适配 NG6 安装面 |
| D24 | 线圈电压 | D24=DC24V 直流供电 |
| K1 | 电气连接 | K1=DIN 43650 插头连接 |
S3 与其它机能的区别对照
| 代号 | 中位时 P口状态 | A/B口状态 | 泵状态 | 适用场景 |
|---|---|---|---|---|
| S3 | P→T 连通 | 均关闭 | 卸荷（低压） | 中位卸荷+锁缸（本型号） |
| S4 | 四口互通 | A→T | 卸荷 | 中位浮动 |
| TB | P→A | B→T | 负载状态 | 差动回路 |
| TA | 全部关闭 | 全部关闭 | 保压状态 | 中位保压 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 3（NG6） | - | ISO 4401-03 安装面 |
| 最大工作压力（P/A/B口） | 350 | bar | - |
| 最大工作压力（T口） | 210 | bar | 回油口耐压限制 |
| 最大流量 | 80 | L/min | - |
| 阀位机能 | S3 | - | 三位四通，中位P→T卸荷 |
| 线圈电压 | DC 24 | V | D24=DC24V |
| 线圈功率 | 26 | W | 直流线圈 |
| 电气连接 | DIN 43650 | - | K1 插头式 |
| 响应时间（通电） | 约30~45 | ms | - |
| 响应时间（断电） | 约20~30 | ms | - |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~46 |
| 工作温度 | -20 ~ +70 | °C | 环境温度 |
| 油液温度 | -20 ~ +80 | °C | 推荐30~50°C |
| 粘度范围 | 10 ~ 400 | mm²/s | 推荐30~50 mm²/s |
| 防护等级 | IP65 | - | 插头安装后 |
| 重量 | 约1.5 | kg | 单电磁铁 |
四、工作原理
DS3-S3/11N-D24K1 是一种直动式电磁换向阀。S3 机能的特点是：中位时 P 口与 T 口连通（泵卸荷），A 口和 B 口同时关闭锁定。
工作过程
- 线圈通电后，电磁铁推动阀芯移动到工作位置
- 左侧电磁铁通电：P→A 连通，B→T 连通，A口有压力
- 右侧电磁铁通电：P→B 连通，A→T 连通，B口有压力
- 两侧断电（中位）：P→T 连通（泵卸荷至油箱），A/B口关闭锁定
- A/B口锁定意味着执行元件（油缸/马达）保持在当前位置
S3 机能的工程意义
| - 中位时泵卸荷 | 减少待机功率损耗和系统发热 |
| - A/B口关闭 | 油缸/马达可保持在固定位置不动 |
| - 适合定量泵系统 | 避免中位时溢流发热 |
五、使用用途
DS3-S3/11N-D24K1 主要用于以下设备和场景
- 机床液压系统 —— 数控机床主轴锁紧、工件夹紧控制
- 注塑机辅助回路 —— 需要中位锁定的抽芯、顶出动作
- 起重设备 —— 升降机构的中位保持，防止重力下滑
- 冶金设备 —— 轧机锁紧装置、定位机构
- 自动化装配线 —— 各工位液压夹紧的顺序控制
- 液压剪板机 —— 刀架定位和保压
六、应用行业
广泛应用的行业及典型设备
| 行业 | 典型设备/用途 |
| 机床 | 数控机床夹紧、锁紧系统 |
| 塑料机械 | 注塑机抽芯、模具锁紧 |
| 冶金 | 轧机压紧装置、剪切定位 |
| 起重运输 | 液压升降平台、货物升降机 |
| 自动化设备 | 装配线夹具、焊接夹具 |
| 建材机械 | 液压砖机压头锁紧 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 是否需要中位锁缸 | S3机能可锁定油缸位置 | 核对工艺需求 |
| 2 | 系统压力 | P口不超过350bar | 查看系统原理图 |
| 3 | 流量需求 | 不超过80L/min | 计算执行元件需求 |
| 4 | 线圈电压 | DC24V | 查看电气图纸 |
| 5 | 安装面 | NG6（ISO 4401-03） | 确认阀块接口 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 应选S3但选了S4 | 中位时油缸下滑 | 锁定需求必须选S3或TA |
| 应选S4但选了S3 | 油缸无法自由浮动 | 浮动需求选S4 |
| 忽略T口背压 | S3卸荷不充分 | T口管路尽量短直 |
| 忽略中位内泄 | 油缸缓慢漂移 | 关注阀芯配合精度 |
八、使用指南与技巧
8.1 安装注意事项
- 安装面平整，表面粗糙度 Ra≤1.6μm
- 螺栓（M5）紧固力矩约 8Nm
- T口回油管路尽量短直，减小背压，确保卸荷效果
- O 型密封圈安装前涂抹少量液压油润滑
- 电气插头拧紧，确保 IP65 防护
8.2 调试步骤
- 安装前确认阀体各油口密封圈完好
- 安装阀体，按对角线顺序均匀拧紧螺栓
- 接通液压油，点动泵站排空气
- 中位状态下测量 T 口回油背压（应尽量低）
- 通电测试各工位换向是否正常
- 检查中位时 A/B 口能否有效锁定负载
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 中位时油缸漂移 | 阀芯内泄/密封损坏 | 测试阀芯内泄量 |
| 卸荷背压高 | T口管路堵塞/内径太小 | 检查回油管路 |
| 换向异常 | 线圈故障/阀芯卡滞 | 检查电压和阀芯状态 |
| 泵站发热 | 卸荷不充分/背压过大 | 优化回油管路 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查阀体有无外漏 |
| 线圈检查 | 每月 | 检查接线和线圈温度 |
| 油液检查 | 每月 | 检测清洁度NAS等级 |
| 功能测试 | 每季度 | 检查换向和中位锁定效果 |
| 密封件更换 | 每3000h | 更换O型密封圈 |
| 全面检修 | 每10000h | 拆检阀芯阀体配合 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
十、常见问题 FAQ
Q1: DS3-S3/11N-D24K1的工作原理是什么？
DS3-S3/11N-D24K1采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于迪普马系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: DS3-S3/11N-D24K1适用于哪些工况？
DS3-S3/11N-D24K1适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照迪普马官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断迪普马电磁换向阀是否正常工作？
正常工作的迪普马电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: DS3-S3/11N-D24K1的线圈电压有哪些选择？
迪普马电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。DS3-S3/11N-D24K1的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装迪普马电磁换向阀时需要注意什么？
安装迪普马电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: DS3-S3/11N-D24K1出现故障如何排查？
DS3-S3/11N-D24K1常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 迪普马电磁换向阀的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: DS3-S3/11N-D24K1与其他型号如何区分选型？
选型迪普马电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定DS3-S3/11N-D24K1是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 迪普马 电磁换向阀 DS3-S3/11N-D24K1 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
