迪普马电磁阀DS3-S4/11N-A230K1
- 所属类别：
产品简述
迪普马电磁阀DS3-S4/11N-A230K1是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

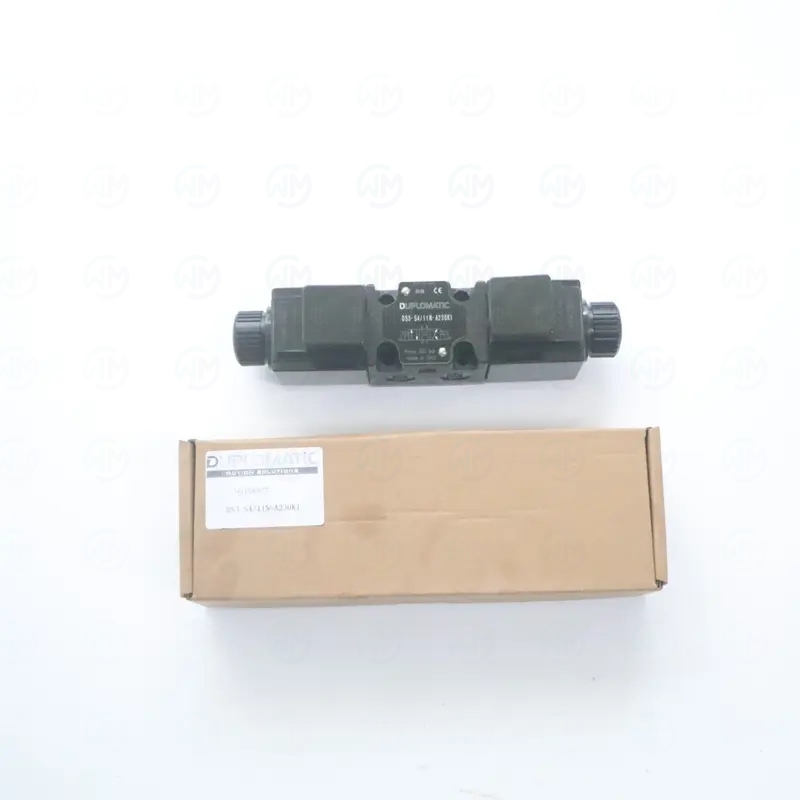

DUPLOMATIC DS3-S4/11N-A230K1 电磁阀
一、产品名称与定义
DUPLOMATIC DS3-S4/11N-A230K1 是意大利迪普马（DUPLOMATIC）旗下 DS3 系列电磁换向阀的一款具体型号，属于 3 通径（NG6）直动式电磁换向阀，采用 AC230V 交流供电。
| 中文名称 | 电磁换向阀（3通径，交流供电） |
| 英文名称 | Solenoid Directional Control Valve (Size 3 / NG6, AC Supply) |
| 别名 | 电磁方向阀、DS3交流电磁阀、迪普马3通径电磁阀 |
| 通俗名称 | DS3阀、3通径交流电磁阀、迪普马换向阀、S4浮动阀 |
| 产品分类 | 液压传动元件 > 液压控制阀 > 方向控制阀 > 电磁换向阀 > 直动式电磁换向阀 |
二、型号含义解读
以 DS3-S4/11N-A230K1 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| DS3 | 产品系列代号 | D=方向阀，S=电磁控制，3=3通径（NG6安装面） |
| S4 | 阀位机能 | 三位四通，中位机能 S4（P/A/B/T 互通） |
| 11N | 系列规格 | 11N=标准系列，适配 NG6 安装面 |
| A230 | 线圈电压 | A230=AC230V（50/60Hz）交流供电 |
| K1 | 电气连接 | K1=DIN 43650 插头连接 |
电压选项对照
| 代号 | 电压类型 | 额定电压 | 适用场景 |
|---|---|---|---|
| D24 | DC 直流 | 24V | 最常用，直流供电系统 |
| A230 | AC 交流 | 230V | 交流供电系统（本型号） |
| D12 | DC 直流 | 12V | 特殊低压系统 |
| A110 | AC 交流 | 110V | 110V交流供电 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 3（NG6） | - | ISO 4401-03 安装面 |
| 最大工作压力（P/A/B口） | 350 | bar | - |
| 最大工作压力（T口） | 210 | bar | 回油口耐压限制 |
| 最大流量 | 80 | L/min | - |
| 阀位机能 | S4 | - | 三位四通，中位浮动 |
| 线圈电压 | AC 230 | V | 50/60Hz |
| 线圈视在功率（吸合） | 约55 | VA | - |
| 线圈视在功率（保持） | 约35 | VA | - |
| 电气连接 | DIN 43650 | - | K1 插头式 |
| 响应时间（通电） | 约35~50 | ms | 交流线圈响应略快 |
| 响应时间（断电） | 约20~30 | ms | - |
| 工作介质 | HL、HLP 液压油 | - | ISO VG 32~46 |
| 工作温度 | -20 ~ +70 | °C | 环境温度 |
| 油液温度 | -20 ~ +80 | °C | 推荐30~50°C |
| 粘度范围 | 10 ~ 400 | mm²/s | 推荐30~50 mm²/s |
| 防护等级 | IP65 | - | 插头安装后 |
| 重量 | 约1.8 | kg | 交流线圈比直流略重 |
四、工作原理
DS3-S4/11N-A230K1 是一种直动式电磁换向阀，通过交流电磁铁产生的电磁力直接推动阀芯移动，实现油路切换。S4 机能在中位时四个油口全部连通。
工作过程
- 交流线圈通电后，电磁铁产生电磁力，推动阀芯移动
- 交流电磁铁需要短路环（Shading Ring）消除过零振动
- S4 机能在中位时：P、A、B、T 四个油口全部连通，油缸可自由移动
- 左侧电磁铁通电：P→A 连通，B→T 连通
- 右侧电磁铁通电：P→B 连通，A→T 连通
- 两侧断电：阀芯在复位弹簧作用下回到中位
交流与直流线圈的区别
- 交流线圈吸合力更大，但需短路环防振动
- 交流线圈响应速度略快于直流
- 交流线圈不能长时间堵转通电，否则易烧毁
- 交流线圈允许的换向频率低于直流线圈
五、使用用途
DS3-S4/11N-A230K1 主要用于以下设备和场景
- 中小型液压站 —— 配合交流电源系统的主方向控制
- 机床液压系统 —— 数控机床、液压夹具的方向控制
- 注塑机辅助回路 —— 模具开合、抽芯等辅助动作
- 自动化流水线 —— 交流供电环境的液压执行控制
- 包装机械 —— 打包机、成型机的液压方向切换
- 农业机械 —— 需要中位浮动功能的液压附件
六、应用行业
广泛应用的行业及典型设备
| 行业 | 典型设备/用途 |
| 机床 | 数控机床、组合机床、液压冲床 |
| 塑料机械 | 注塑机、吹塑机辅助液压 |
| 自动化设备 | 自动装配线、机器人液压工作站 |
| 包装机械 | 液压打包机、成型机 |
| 农业机械 | 拖拉机液压辅助系统 |
| 建材机械 | 砖机、砌块成型机 |
| 轻工机械 | 鞋机、裁断机、压合机 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 系统压力 | P口压力不超过350bar | 查看系统原理图 |
| 2 | 流量需求 | 不超过80L/min | 计算执行元件需求 |
| 3 | 阀位机能 | S4中位浮动是否满足需求 | 核对回路图 |
| 4 | 供电电压 | AC230V/50Hz或60Hz | 查看电气图纸 |
| 5 | 安装空间 | NG6安装面，高度增加 | 交流线圈比直流高 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 交直流混用 | 线圈立即烧毁 | 确认电磁铁类型 |
| 忽略S4机能特性 | 中位时油缸意外移动 | 确认工艺允许中位浮动 |
| 换向频率过高 | 交流线圈过热烧毁 | 交流线圈换向频率<30次/min |
| 忽略短路环 | 阀芯振动，噪声大 | 检查短路环完好 |
八、使用指南与技巧
8.1 安装注意事项
- 安装面平整度 Ra≤1.6μm，平面度 0.02/100mm
- 交流线圈体积较大，注意安装空间（尤其是高度方向）
- 交流线圈发热量大于直流，确保通风良好
- 电气插头必须拧紧固定，确保 IP65 防护
- 不得将直流电接到交流线圈上，否则立即烧毁
8.2 调试步骤
- 确认电源为 AC230V（50Hz 或 60Hz）
- 安装前检查阀体密封圈
- 安装阀体至底板，均匀拧紧螺栓
- 接通液压油，排除管路空气
- 接通交流电源，试操作检查换向
- 带负载测试，监听有无异常蜂鸣声
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 线圈烧毁 | 电压异常/长时间堵转 | 测量线圈电阻，更换线圈 |
| 阀芯振动/蜂鸣 | 短路环断裂/电压不足 | 检查短路环，测量电压 |
| 换向缓慢 | 阀芯卡滞/弹簧疲劳 | 清洗阀芯或更换弹簧 |
| 线圈过热 | 换向频率过高/散热不良 | 降低换向频率，改善通风 |
| 不吸合 | 线圈烧毁/接线松动 | 检查接线和线圈电阻 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查阀体有无渗漏、线圈外观 |
| 线圈温度检查 | 每月 | 测量线圈温度（<90°C） |
| 接线检查 | 每月 | 检查插头接线有无松动 |
| 油液检查 | 每月 | 检查油品清洁度 |
| 功能测试 | 每季度 | 检查换向动作，监听有无异响 |
| 全面检修 | 每8000h | 拆检阀芯、检查短路环 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
交流线圈的换向频率不宜过高，否则线圈寿命会明显缩短。
十、常见问题 FAQ
Q1: DS3-S4/11N-A230K1的工作原理是什么？
DS3-S4/11N-A230K1采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于迪普马系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: DS3-S4/11N-A230K1适用于哪些工况？
DS3-S4/11N-A230K1适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照迪普马官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断迪普马电磁换向阀是否正常工作？
正常工作的迪普马电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: DS3-S4/11N-A230K1的线圈电压有哪些选择？
迪普马电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。DS3-S4/11N-A230K1的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装迪普马电磁换向阀时需要注意什么？
安装迪普马电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: DS3-S4/11N-A230K1出现故障如何排查？
DS3-S4/11N-A230K1常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 迪普马电磁换向阀的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: DS3-S4/11N-A230K1与其他型号如何区分选型？
选型迪普马电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定DS3-S4/11N-A230K1是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
如需查询 迪普马 电磁阀 DS3-S4/11N-A230K1 的价格和货期，请联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
