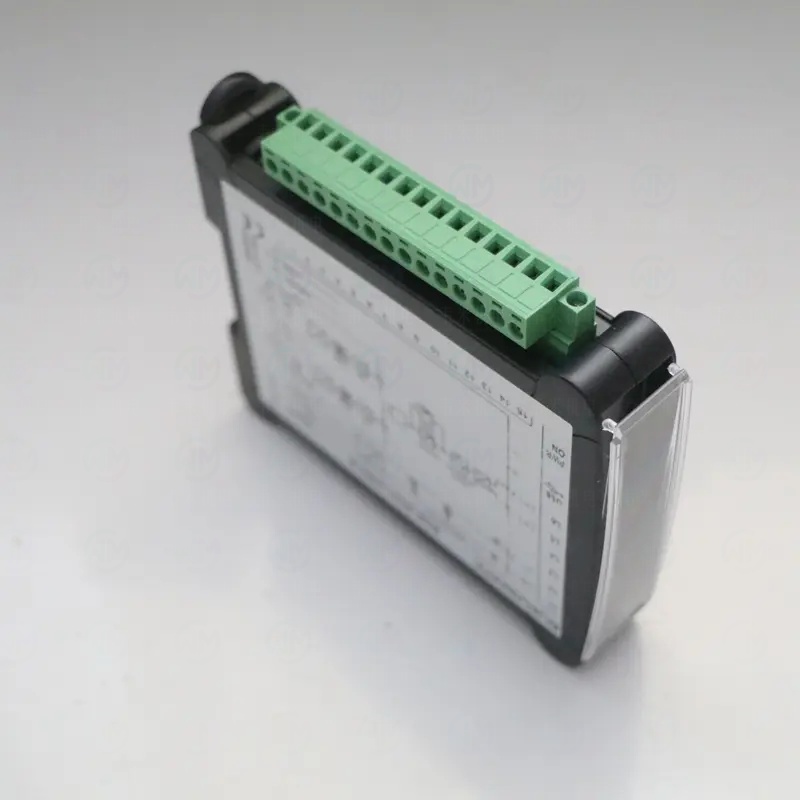

DUPLOMATIC EDM-M231/40E0-B 放大板
DUPLOMATIC EDM 系列 | 比例阀电子放大板/驱动模块 | 适用于直动式比例阀
一、产品名称与定义
DUPLOMATIC EDM-M231/40E0-B 是意大利迪普马（DUPLOMATIC）旗下 EDM 系列比例放大板的一款具体型号，用于驱动和控制直动式比例方向阀/比例压力阀，将输入信号转换为比例电磁铁的驱动电流。
| 中文名称 | 比例阀放大板/电子放大模块 |
| 英文名称 | Electronic Driver Module for Proportional Valves |
| 别名 | 比例放大器、电子驱动板、比例阀控制器 |
| 通俗名称 | EDM放大板、迪普马放大板、比例阀驱动板 |
| 产品分类 | 液压传动元件 > 液压控制元件 > 比例控制附件 > 电子放大板 |
二、型号含义解读
以 EDM-M231/40E0-B 为例，逐段解析如下
| 段 | 含义 | 说明 |
|---|---|---|
| EDM | 产品系列 | Electronic Driver Module，电子驱动模块 |
| M231 | 模块类型 | M=模块化安装，231=特定功能版本 |
| 40E0 | 参数配置 | 40=电流范围等级，E=增强型，0=版本号 |
| B | 硬件版本 | 硬件改版标识 |
选项代码一览
| 代号 | 含义 | 说明 |
|---|---|---|
| EDM-M231 | 标准型 | 单通道比例放大板 |
| EDM-M232 | 双通道 | 双通道独立输出 |
| 40E0 | 电流范围 | 适配 DUPLOMATIC 标准比例电磁铁 |
| EDM-M251 | 带反馈型 | 集成 LVDT 反馈接口 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 供电电压 | DC 24 | V | 标称值，范围 20~32V |
| 最大输出电流 | 2.5 | A | PWM 调制 |
| PWM 频率 | 100~300 | Hz | 脉宽调制频率 |
| 输入信号 | ±10V / 4~20mA | - | 差分输入 |
| 斜坡时间 | 0.05~5 | s | 可调加速/减速 |
| 使能信号 | DC 24V | - | 外部使能控制 |
| 工作温度 | -20 ~ +70 | °C | - |
| 防护等级 | IP65 | - | 模块安装后 |
| 安装方式 | DIN EN 60715 导轨 | - | 35mm 标准导轨 |
| 接线方式 | 螺钉端子 | - | 可拆卸端子排 |
| 重量 | 约0.3 | kg | - |
四、工作原理
EDM-M231/40E0-B 比例放大板的核心功能是将低压控制信号转换为驱动比例电磁铁的高功率 PWM 电流输出。
工作过程
- 接收外部输入信号（±10V 电压信号或 4~20mA 电流信号）
- 内部信号处理电路对输入信号进行滤波和放大
- 斜坡发生器根据设定的加速/减速时间对信号进行平滑处理
- PWM 调制器将处理后的信号转换为脉宽调制输出
- 功率放大级输出驱动电流至比例电磁铁线圈
- 比例电磁铁产生与电流成比例的力，推动阀芯移动
- 内置电流反馈回路确保输出电流稳定
关键特性
- 斜坡发生器可调节，实现平稳的阀芯运动，避免液压冲击
- PWM 调制降低电磁铁发热，提高能效
- 内置保护功能：过流保护、短路保护、反接保护
五、使用用途
EDM-M231/40E0-B 主要用于以下场景
- 比例方向阀驱动 —— 为 DUPLOMATIC 直动式比例方向阀提供精确的驱动电流
- 比例压力阀控制 —— 驱动比例溢流阀/减压阀实现无级调压
- 液压系统电液控制 —— 在 PLC 控制系统与液压比例阀之间建立接口
- 注塑机液压控制 —— 驱动注塑机比例阀实现精密流量和压力控制
- 试验台液压系统 —— 用于伺服/比例阀的驱动和控制
- 冶金设备电液控制 —— 轧机液压系统的比例阀驱动
六、应用行业
广泛应用的行业及典型设备
| 行业 | 典型设备/用途 |
| 塑料机械 | 注塑机、挤塑机的比例控制 |
| 冶金 | 轧机液压AGC系统、连铸控制 |
| 机床 | 数控机床液压伺服系统 |
| 试验检测 | 液压试验台、疲劳试验机 |
| 船舶海工 | 船舶液压系统的比例控制 |
| 工程机械 | 起重机、挖掘机电液比例控制 |
| 电力能源 | 水轮机电液调速器、汽轮机EH系统 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 配套比例阀型号 | 确认电磁铁电流规格 | 查看比例阀样本 |
| 2 | 输入信号类型 | 电压±10V 或 电流4~20mA | 查看控制系统接口 |
| 3 | 供电电压 | DC24V，确认电源容量 | 查看电气系统 |
| 4 | 通道数 | 单通道/双通道 | 按所控阀的数量确定 |
| 5 | 是否需要反馈 | 开环/闭环控制 | 查看控制系统方案 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 输出电流不匹配 | 比例阀无法正常工作 | 对照电磁铁额定电流选型 |
| 忽略斜坡时间设置 | 液压冲击大/响应慢 | 根据实际工况调整 |
| 供电电源容量不足 | 放大板工作不稳定 | 电源额定电流>2倍需求 |
| 信号类型接错 | 无输出或输出异常 | 确认控制器输出信号类型 |
7.3 相关配件推荐
| - DUPLOMATIC 比例方向阀 | DSE3 系列、DSE5 系列 |
| - DUPLOMATIC 比例压力阀 | PRE3 系列、PRE10 系列 |
| - 配套电缆 | 带屏蔽的比例阀连接电缆 |
| - 安装导轨 | 35mm DIN 标准导轨 |
八、使用指南与技巧
8.1 安装注意事项
- 安装在 35mm DIN 标准导轨上，保持良好通风
- 远离强电磁干扰源（变频器、大功率接触器等）
- 信号线使用屏蔽电缆，屏蔽层单端接地
- 电源线和信号线分开走线，避免干扰耦合
- 确保环境温度不超过 70°C，必要时加装散热风扇
8.2 调试步骤
- 安装前断开电源，确认接线正确
- 检查供电电压（DC 24V±10%）
- 接通电源，观察电源指示灯状态
- 用万用表测量输出端电流（对应输入信号）
- 调整斜坡时间电位器至合适值
- 连接比例阀，逐步加大输入信号，观察阀芯动作
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无输出 | 供电异常/使能未激活 | 检查电源和使能信号 |
| 输出不稳定 | 信号干扰/电源纹波大 | 检查屏蔽接地和电源质量 |
| 输出偏差大 | 参数漂移/元器件老化 | 重新标定或更换放大板 |
| 过热 | 负载过大/散热不良 | 检查电磁铁阻抗，改善散热 |
| 电源指示灯不亮 | 保险丝烧断/反接 | 检查保险丝和电源极性 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每月 | 检查模块有无变色、变形 |
| 接线检查 | 每季度 | 检查端子是否松动、氧化 |
| 功能测试 | 每半年 | 输入输出对应关系测试 |
| 清洁 | 每半年 | 清除表面积尘，保持散热良好 |
| 全面检测 | 每年 | 检查斜坡、增益等参数漂移 |
注意：以上维护周期为通用建议，具体请参照 DUPLOMATIC 官方《操作说明书》。
十、常见问题 FAQ
Q1: EDM-M231/40E0-B的功能是什么？
EDM-M231/40E0-B为迪普马电子放大器，用于将控制器输出的低功率信号放大后驱动比例阀或伺服阀的电磁线圈。通过精确控制线圈电流，实现对液压系统压力和流量的比例调节。
Q2: EDM-M231/40E0-B适用于哪些比例阀/伺服阀？
EDM-M231/40E0-B的适用阀型请参照迪普马技术样本。不同型号的放大器支持的阀型、功率等级和控制接口有所不同，选型时必须确认与所配比例阀或伺服阀完全兼容。
Q3: 电子放大器的输入信号类型有哪些？
迪普马电子放大器常见输入信号包括：±10V模拟电压信号、4-20mA电流信号、数字接口（如现场总线）等。EDM-M231/40E0-B的具体输入类型取决于订货代码，选型时需确认与控制器输出信号匹配。
Q4: 安装迪普马电子放大器时需要注意什么？
安装迪普马电子放大器时应注意：1) 确保良好的散热条件，避免安装在密闭高温空间；2) 电源和信号线分开布线，避免电磁干扰；3) 接地可靠；4) 参数设置参照说明书，建议由专业技术人员调试。
Q5: EDM-M231/40E0-B出现输出不稳或阀芯抖动如何处理？
输出不稳可能原因：输入信号受干扰、接地不良、电源纹波过大、放大器参数设置不当、阀芯机械卡滞。建议检查接线和接地、使用屏蔽电缆、重新校准放大器参数、检查阀芯活动是否顺畅。
Q6: 从韦米机电采购迪普马产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应迪普马系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q7: 迪普马电子放大器的质保期是多长？
韦米机电供应的迪普马产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
想获取 迪普马 放大板 EDM-M231/40E0-B 的最新报价和现货信息？请联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
