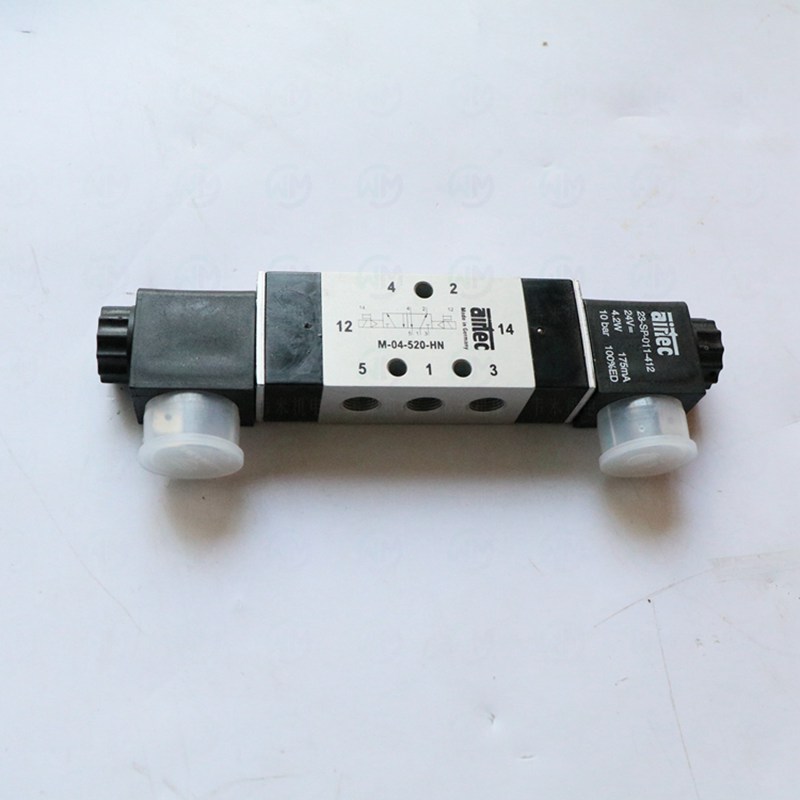

AIRTEC 气动电磁阀 M-04-520-HN
AIRTEC M 系列 4mm 通径三位五通中压式气动电磁阀 | 紧凑型中压保持
一、产品名称与定义
AIRTEC M-04-520-HN 是德国 AIRTEC 品牌 M 系列 4mm 通径三位五通中压式气动电磁阀，紧凑型设计，中间位置A、B口接通P口。
| 中文名称 | 小型三位五通中压式气动电磁阀 |
| 英文名称 | Compact 3/2 Way Pressure Center Solenoid Valve |
| 别名 | 4mm通径中压电磁阀、M系列小型三位阀、紧凑型中压电磁阀 |
| 通俗名称 | AIRTEC小型电磁阀、中压保持阀、小型三位阀 |
| 产品分类 | 工业自动化元件 > 气动元件 > 气动阀 > 小型三位中压式电磁阀 |
二、完整型号解读
以 M-04-520-HN 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| M | 产品系列代号 | M=标准型4mm通径阀系列 |
| 04 | 通径规格 | 04=4mm通径 |
| 520 | 阀芯功能 | 520=三位五通中压式（中心加压） |
| HN | 电气和接口选项 | H=带手动override，N=接线盒类型 |
阀芯功能代码一览
| 代号 | 中位功能 | 适用场景 |
|---|---|---|
| 520 | 中压式（加压） | 中间位置AB接通P口 |
| 310 | 中泄式（排气） | 中间位置ABRSP全部排气 |
| 311 | 中封式（封闭） | 中间位置所有口封闭 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 4 | mm | 公称通径 |
| 工作压力 | 1.5~10 | bar | 推荐4~8bar |
| 工作介质 | 过滤压缩空气 | - | 40μm过滤精度 |
| 额定流量 | 约300 | L/min | △P=1bar |
| 响应时间 | ≤8 | ms | 标准条件 |
| 工作温度 | -10~+60 | °C | 环境温度 |
| 额定电压 | DC24 / AC220 | V | 双线圈 |
| 功耗 | 约1.8×2 | W | 双线圈总功耗 |
| 防护等级 | IP65 | - | 带接线盒 |
| 接口尺寸 | G1/8 | - | 气口连接 |
| 重量 | 约200 | g | 含双线圈 |
四、工作原理
AIRTEC M-04-520-HN 小型三位五通中压式气动电磁阀通过两个电磁线圈分别控制阀芯的三个位置，中间位置A、B口接通P口，执行元件处于加压保持状态。
工作过程
| 1. 左侧线圈通电 | 阀芯移至左位，P口通A口，B口通S口 |
| 2. 两侧线圈均断电 | 阀芯回到中位，A、B口接通P口（加压保持状态） |
| 3. 右侧线圈通电 | 阀芯移至右位，P口通B口，A口通R口 |
- 中位加压功能使执行元件在中间状态时保持压力
五、使用用途
- 需要中位加压保持的设备 —— 如小型夹持装置中位保持夹紧力
- 精密张力控制 —— 中位时保持张力不变
- 微型平衡系统 —— 中位时保持平衡状态
- 包装机械 —— 需要保持压力的小型包装流程控制
- 纺织机械 —— 小型张力控制系统的中位保持
六、应用行业
| 行业 | 典型设备 / 用途 |
| 电子制造 | 精密组装设备的压力保持 |
| 医疗器械 | 小型医疗设备气动控制 |
| 精密仪器 | 张力控制、压力保持系统 |
| 半导体制造 | 晶圆搬运设备的压力保持 |
| 纺织行业 | 小型织机张力控制 |
| 包装行业 | 小型包装机械压力保持 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 中位功能 | 根据保持要求选择520/310/311 | 动作流程图 |
| 2 | 通径规格 | 根据执行元件耗气量确定 | 流量计算 |
| 3 | 电气规格 | 双线圈电压规格 | 控制系统图纸 |
| 4 | 保持压力 | 中位保持压力要求 | 工艺要求 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 中位功能选择错误 | 无法实现压力保持 | 确认需要中压/中泄/中封 |
| 忽略双线圈同时通电 | 阀芯卡死 | 电气互锁保护 |
| 通径选择过小 | 执行元件动作缓慢 | 按耗气量1.5倍选型 |
八、使用指南与技巧
8.1 安装注意事项
- 确认双线圈电气互锁，防止同时通电
- 中位加压时气源必须持续供气
- 安装前确认阀门中位功能符合系统要求
- 4mm通径适合微型执行元件
8.2 调试步骤
- 分别测试左右线圈的单独动作
- 测试中位功能，确认A、B口接通P口
- 检查中位加压保持性能
- 连接执行元件测试三位控制功能
- 验证压力保持时间和密封性
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 中位保压不良 | 阀芯磨损/杂质卡滞 | 清洗阀体、更换密封 |
| 双线圈同时通电 | 电气控制逻辑错误 | 检查互锁电路 |
| 响应迟缓 | 润滑不良 | 检查油雾器 |
| 压力保持失效 | 中位密封磨损 | 更换中位密封件 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 中位保压检查 | 每月 | 检查中位压力保持情况 |
| 气源质量检查 | 每月 | 检查过滤器、排水 |
| 阀芯动作检查 | 每季度 | 测试三位切换功能 |
| 密封件更换 | 每3000h | 更换阀芯密封件 |
| 线圈绝缘检测 | 每半年 | 测量线圈绝缘电阻 |
注意：三位阀的中位保压性能对系统性能影响较大，应加强检查。
十、常见问题 FAQ
Q1: M-04-520-HN的工作原理是什么？
M-04-520-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: M-04-520-HN适用于哪些工况？
M-04-520-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？
正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: M-04-520-HN的线圈电压有哪些选择？
爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。M-04-520-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装爱尔泰克电磁换向阀时需要注意什么？
安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: M-04-520-HN出现故障如何排查？
M-04-520-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克电磁换向阀的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: M-04-520-HN与其他型号如何区分选型？
选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定M-04-520-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
