爱尔泰克气动阀M-07-510-HN

AIRTEC 气动阀 M-07-510-HN

AIRTEC M 系列 7mm 通径气动换向阀 | 二位五通单电控，工业级可靠性

一、产品名称与定义

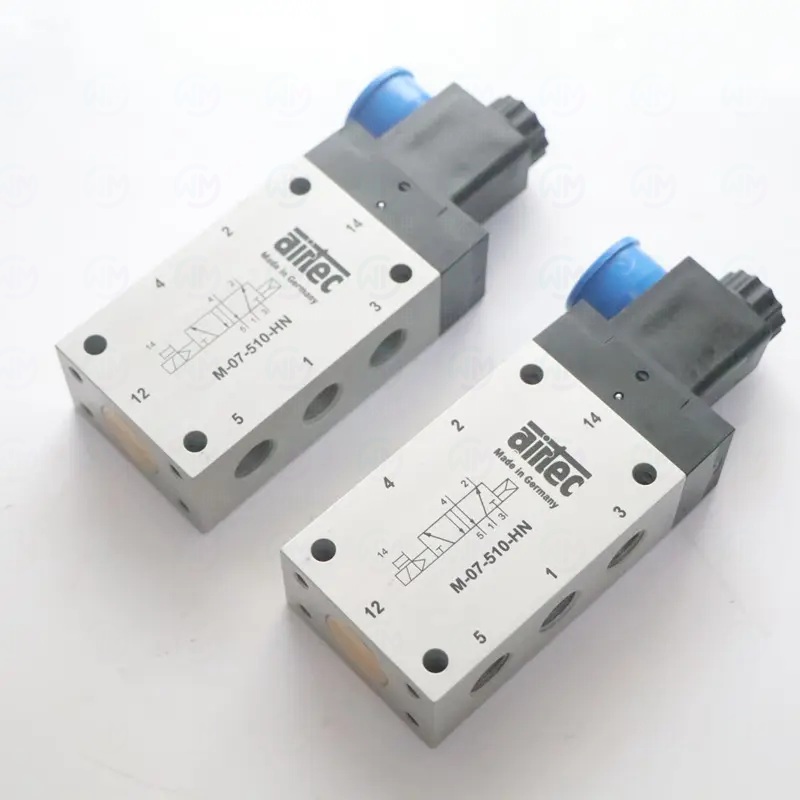

AIRTEC M-07-510-HN 是德国 AIRTEC 品牌 M 系列 7mm 通径气动换向阀，属于二位五通单电控换向阀。

二、完整型号解读

以 M-07-510-HN 为例，逐段解析如下

三、技术参数

四、工作原理

AIRTEC M-07-510-HN 二位五通单电控换向阀通过单个电磁线圈控制阀芯的两个位置，断电时由弹簧力复位。

工作过程

• 电磁线圈通电，产生磁力吸引阀芯至工作位置
• 进气口（P）与工作口（A）接通，工作口（B）与排气口（S）接通
• 压缩空气进入执行元件一侧，驱动其动作
• 电磁线圈断电，复位弹簧将阀芯推回初始位置
• 气路切换，P口与B口接通，A口与R口接通

五、使用用途

• 自动化生产线 —— 控制气缸的往复运动
• 包装机械 —— 控制封口、切割、推送等动作
• 电子组装设备 —— 控制压装、锁螺丝、分拣等工序
• 物料搬运系统 —— 控制气动抓手、真空吸盘
• 纺织机械 —— 控制气动提花和张力调节装置

六、应用行业

七、选型适配技巧

7.1 选型前必须确认的参数

7.2 常见选型错误

7.3 同系列选型参考

八、使用指南与技巧

8.1 安装注意事项

• 安装前确认气源已彻底排空，防止意外动作
• 进气口前必须安装40μm过滤精度的气源处理元件
• 阀门箭头方向应与气流方向一致
• 接线盒防水密封圈必须完好，确保IP65防护等级
• 手动override按钮仅在调试和紧急情况下使用

8.2 调试步骤

• 检查气源压力是否在1.5~10bar范围内
• 通电前用万用表测量线圈电阻，确认无短路/断路
• 手动测试阀门动作，确认阀芯运动顺畅
• 通电测试，观察指示灯状态和阀门响应
• 连接执行元件，进行完整功能测试

8.3 常见故障排查

九、维护保养要点

注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。

恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。

十、常见问题 FAQ

Q1: M-07-510-HN的工作原理是什么？

M-07-510-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。

Q2: M-07-510-HN适用于哪些工况？

M-07-510-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。

Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？

正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。

Q4: M-07-510-HN的线圈电压有哪些选择？

爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。M-07-510-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。

Q5: 安装爱尔泰克电磁换向阀时需要注意什么？

安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。

Q6: M-07-510-HN出现故障如何排查？

M-07-510-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。

Q7: 从韦米机电采购爱尔泰克产品有哪些保障？

上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。

Q8: 爱尔泰克电磁换向阀的质保期是多长？

韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。

Q9: M-07-510-HN与其他型号如何区分选型？

选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定M-07-510-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

联系我们

想获取 爱尔泰克 气动阀 M-07-510-HN 的最新报价和现货信息？请联系韦米机电：

询价热线：（+86）021-61116911     13524122975

邮箱：fred@wei-mi.com

我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。

本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。

更新日期：2026年5月

爱尔泰克 M-07-510-HN 应用领域

以下是 爱尔泰克 气动阀 M-07-510-HN 在各行业中的典型应用：
