- 产品名称：
爱尔泰克气动阀SE-14
- 所属类别：
产品简述
爱尔泰克气动阀SE-14是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

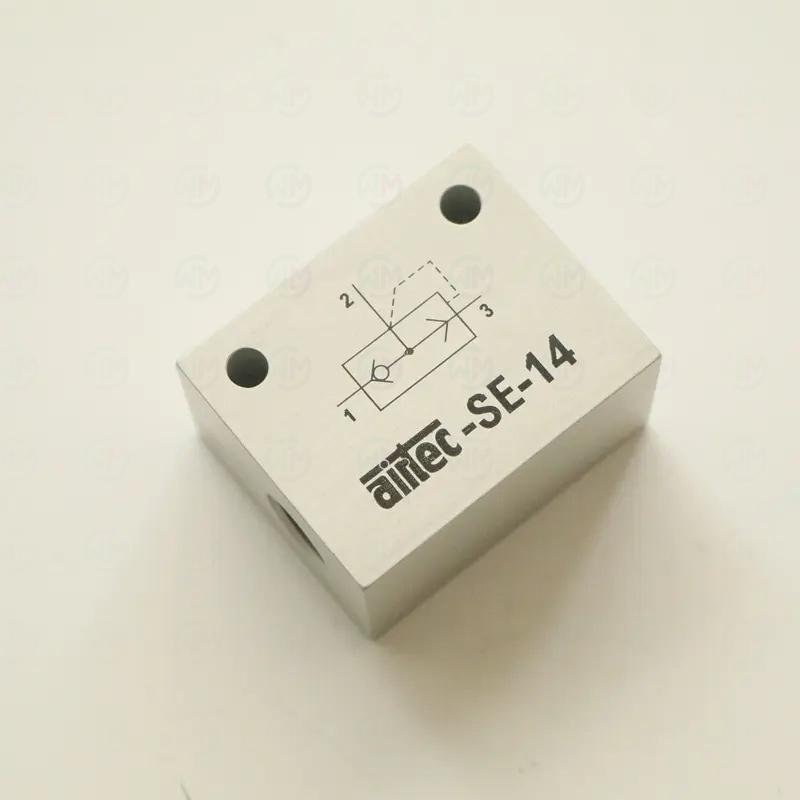

AIRTEC 气动阀 SE-14
AIRTEC SE 系列 14mm 通径气动换向阀 | 工业级中流量气动控制
一、产品名称与定义
AIRTEC SE-14 是德国 AIRTEC 品牌 SE 系列 14mm 通径气动换向阀，属于中等流量工业级气动控制元件。
| 中文名称 | 中通径气动换向阀 |
| 英文名称 | Medium Port Pneumatic Directional Control Valve |
| 别名 | SE系列气动阀、14mm通径方向阀、中流量换向阀 |
| 通俗名称 | AIRTEC气动阀、SE阀、14通径阀 |
| 产品分类 | 工业自动化元件 > 气动元件 > 气动阀 > 中通径换向阀 |
二、完整型号解读
以 SE-14 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| SE | 产品系列代号 | SE=中通径气动换向阀系列 |
| 14 | 通径规格 | 14=14mm通径 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 14 | mm | 公称通径 |
| 工作压力 | 1.5~10 | bar | 推荐4~8bar |
| 工作介质 | 过滤压缩空气 | - | 40μm过滤精度 |
| 额定流量 | 约1200 | L/min | △P=1bar |
| 响应时间 | ≤20 | ms | 标准条件 |
| 工作温度 | -10~+60 | °C | 环境温度 |
| 额定电压 | DC24 / AC220 | V | 按线圈规格 |
| 防护等级 | IP65 | - | 带接线盒 |
| 接口尺寸 | G1/2 | - | 气口连接 |
| 重量 | 约600 | g | 含线圈 |
四、工作原理
AIRTEC SE-14 中通径气动换向阀通过电磁线圈或气控信号驱动阀芯位移，控制压缩空气的流通方向。
工作过程
- 控制信号（电磁或气控）驱动阀芯移动到工作位置
- 压缩空气按阀芯功能分配至执行元件
- 阀芯位置决定各气口的连通状态
- 控制信号消失后，复位机构使阀芯回到初始位置
- 实现中流量气动系统的高效方向控制
五、使用用途
- 自动化生产线 —— 控制中型气缸的往复运动
- 包装机械 —— 控制封口、切割、推送等动作
- 机械加工 —— 控制夹紧、定位、推料装置
- 物流系统 —— 控制气动分拣、搬运装置
- 纺织机械 —— 控制提花、卷绕等气动机构
六、应用行业
| 行业 | 典型设备 / 用途 |
| 汽车制造 | 焊接夹具、装配压床、输送线 |
| 电子制造 | 大型组装设备、检测设备 |
| 包装行业 | 中型包装机械、灌装设备 |
| 机械加工 | 夹具控制、工件夹紧 |
| 纺织行业 | 大型织机气动控制 |
| 物流仓储 | 分拣系统、码垛系统 |
| 食品加工 | 灌装、分拣设备 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 通径规格 | 根据执行元件耗气量确定 | 流量计算 |
| 2 | 工作压力 | 确认系统最高工作压力 | 系统原理图 |
| 3 | 控制方式 | 电磁控制/气控 | 系统设计要求 |
| 4 | 安装方式 | 确认安装空间和方式 | 设备布局图 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 通径选择过小 | 执行元件动作无力 | 按1.5~2倍耗气量选型 |
| 忽略压降要求 | 系统效率降低 | 确认允许压降≤0.1bar |
| 安装方式不匹配 | 无法安装 | 提前确认安装尺寸 |
八、使用指南与技巧
8.1 安装注意事项
- 安装支架必须牢固，尤其在震动环境中
- 气源管路直径不得小于阀通径
- 进气口前安装40μm过滤器
- 确认气流方向箭头与系统气流方向一致
8.2 调试步骤
- 检查气源压力和流量是否满足要求
- 手动测试阀门动作是否顺畅
- 通电/通气测试阀门响应
- 连接执行元件进行负载测试
- 检查系统压降是否在允许范围内
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀门动作缓慢 | 气源流量不足 | 检查管径和调压阀 |
| 响应时间过长 | 控制信号问题 | 检查控制信号 |
| 漏气 | 密封件损坏 | 更换密封件 |
| 噪声过大 | 排气口未装消声器 | 安装合适消声器 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 外观检查 | 每周 | 检查漏气、紧固件松动 |
| 气源质量检查 | 每月 | 检查过滤器、排水 |
| 功能测试 | 每季度 | 测试换向功能 |
| 密封件更换 | 每3000h | 更换阀芯密封件 |
| 全面检修 | 每10000h | 解体清洗、更换易损件 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。
十、常见问题 FAQ
Q1: SE-14的工作原理是什么？
SE-14采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: SE-14适用于哪些工况？
SE-14适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？
正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: SE-14的线圈电压有哪些选择？
爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。SE-14的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装爱尔泰克电磁换向阀时需要注意什么？
安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: SE-14出现故障如何排查？
SE-14常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克电磁换向阀的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: SE-14与其他型号如何区分选型？
选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定SE-14是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
如需了解 爱尔泰克 气动阀 SE-14 的实时价格和交货周期，欢迎联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
除本品外，韦米机电还经销 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等品牌液压气动元件，欢迎咨询选购。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
