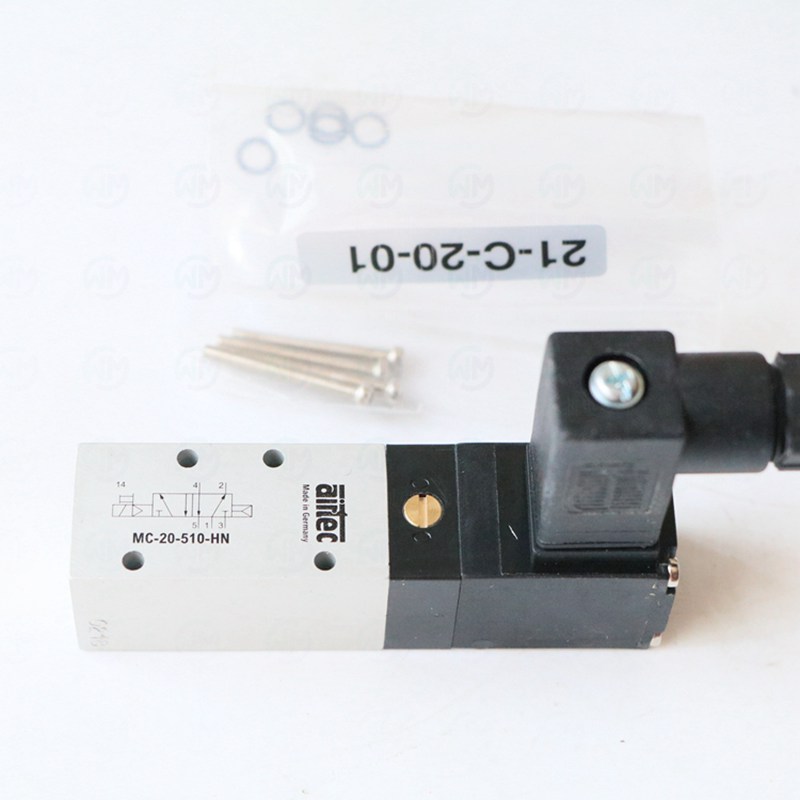

AIRTEC 气动换向阀 MC-20-510-HN
一、产品名称与定义
AIRTEC MC-20-510-HN 是 AIRTEC 旗下 MC 系列的一款 20通径单电磁控制气动换向阀。
| 中文名称 | AIRTEC MC系列20通径单电磁气动换向阀 |
| 英文名称 | AIRTEC MC Series 20-Port Single Solenoid Pneumatic Directional Control Valve |
| 别名 | AIRTEC MC-20-510-HN电磁阀、MC系列20通电磁阀、AIRTEC超大流量电磁阀 |
| 通俗名称 | 二十通电磁阀、单电磁气动阀、MC系列大流量阀 |
| 产品分类 | 气动元件 > 气动阀 > 方向控制阀 > 电磁换向阀 |
二、完整型号解读
以 MC-20-510-HN 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| MC | 系列代号 | MC系列，超大流量电磁阀系列 |
| -20 | 通径尺寸 | 20 = 20通径（G3/4接口） |
| -510 | 阀芯功能和接线形式 | 510 = 中位封闭型，单电磁控制 |
| -HN | 线圈电压和接口类型 | HN = 直流24V，DIN 43650标准插头 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 20通径 | - | G3/4接口 |
| 工作压力范围 | 0.2 ~ 1.0 | MPa | |
| 换向频率 | ≤ 3 | Hz | 视负载而定 |
| 响应时间 | ≤ 50 | ms | 通电到换向 |
| 工作介质 | 干燥压缩空气 | - | 需过滤至40μm以下 |
| 环境温度 | -10 ~ +50 | ℃ | |
| 电压 | DC 24V | V | HN型 |
| 功率 | 5.0 | W | |
| 防护等级 | IP65 | - | 带插头时 |
四、工作原理
AIRTEC MC-20-510-HN 是一种利用电磁力控制压缩空气流向的方向控制阀，适用于需要超大流量的场合。
工作过程
- 通电时，电磁线圈产生磁场，吸引阀芯克服弹簧力移动
- 阀芯移动后，改变内部气路，使进气口(P)与某一工作口(A或B)连通
- 同时关闭排气口，完成气路切换
- 断电时，弹簧力使阀芯复位，恢复原气路状态
五、使用用途
- 大型自动化生产线 —— 控制大缸径气缸，实现重型工件搬运
- 注塑机械 —— 控制模具开合、顶出机构
- 压铸设备 —— 控制锁模、顶出等大功率气动执行机构
- 冶金设备 —— 控制高温环境下的气动阀门
- 造纸机械 —— 控制大型辊筒升降、压力调节
六、应用行业
| 行业 | 典型设备 / 用途 |
| 汽车制造 | 车身焊接夹具、底盘装配线 |
| 机械制造 | 大型加工中心、龙门机床气动系统 |
| 冶金工业 | 连铸机、轧机气动控制 |
| 石油化工 | 阀门气动执行机构 |
| 橡胶机械 | 硫化机、挤出机气动控制 |
| 造纸工业 | 纸机气动系统、卷取控制 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 通径尺寸 | 根据气缸耗气量计算 | 气缸参数表 |
| 2 | 工作电压 | DC24V/AC220V等 | 控制系统电气设计 |
| 3 | 工作气压 | 确认最大工作压力 | 气源系统参数 |
| 4 | 流量要求 | 计算所需Cv值 | 气缸速度要求 |
| 5 | 安装空间 | 确认阀体尺寸限制 | 设备布局图 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 通径选小，流量不足 | 大缸径气缸动作缓慢 | 按耗气量×1.5倍安全系数选型 |
| 忽略压力范围 | 高压场合阀体破裂 | 确认系统最高压力，留安全余量 |
| 电压选错 | 线圈烧毁或无法吸合 | 核对控制系统电压，DC/AC不可混用 |
7.3 同系列选型参考
| 型号 | 通径 | 适用场景 |
|---|---|---|
| MC-20-510-HN | 20通径 | 超大流量应用，G3/4接口 |
| MC-07-510-HN | 7通径 | 大流量应用，G3/8接口 |
| M-20-510-HN | 20通径 | 标准型，性价比高 |
八、使用指南与技巧
8.1 安装注意事项
- 安装前确认管路已吹扫干净，无焊渣、铁锈等杂质
- 注意阀体上的气流方向箭头，不可装反
- 电磁阀应直立安装，线圈朝上，避免雨水淋溅
- 确保电源电压与线圈额定电压一致
- 大通径阀建议加装防震垫片
- 插头插入后应锁紧，防止振动松脱
8.2 调试步骤
- 接通气源，确认进气压力在0.2~1.0MPa范围内
- 手动测试按钮检查阀芯动作是否灵活
- 通电测试，观察指示灯状态
- 检查各接口有无漏气（肥皂水检漏）
- 连续动作测试，确认换向可靠
- 测试流量是否满足气缸速度要求
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 阀不动作 | 线圈烧毁/电压不正常 | 测量线圈电阻，检查供电电压 |
| 动作缓慢 | 气压不足/阀芯卡滞 | 检查气源压力，清洗阀体 |
| 漏气 | 密封件磨损/杂质卡滞 | 更换密封件，清洗阀体 |
| 流量不足 | 通径选小/管路节流 | 核对通径选择，检查管路节流阀 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 检查漏气 | 每月 | 用肥皂水检查各接口密封性 |
| 清洗过滤器 | 每季度 | 清洗气源三联件过滤器滤芯 |
| 检查线圈 | 每半年 | 测量线圈电阻，检查插头紧固 |
| 更换密封件 | 每年 | 更换阀内密封圈（视工况调整） |
| 检查螺栓紧固 | 每年 | 检查安装螺栓是否松动 |
| 全面检修 | 每2年 | 拆解清洗，更换易损件 |
十、常见问题 FAQ
Q1: MC-20-510-HN的工作原理是什么？
MC-20-510-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: MC-20-510-HN适用于哪些工况？
MC-20-510-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？
正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: MC-20-510-HN的线圈电压有哪些选择？
爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。MC-20-510-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装爱尔泰克电磁换向阀时需要注意什么？
安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: MC-20-510-HN出现故障如何排查？
MC-20-510-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克电磁换向阀的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: MC-20-510-HN与其他型号如何区分选型？
选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定MC-20-510-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
