- 产品名称：
爱尔泰克小插头Mini28-ST-02-01
- 所属类别：
产品简述
爱尔泰克小插头Mini28-ST-02-01是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

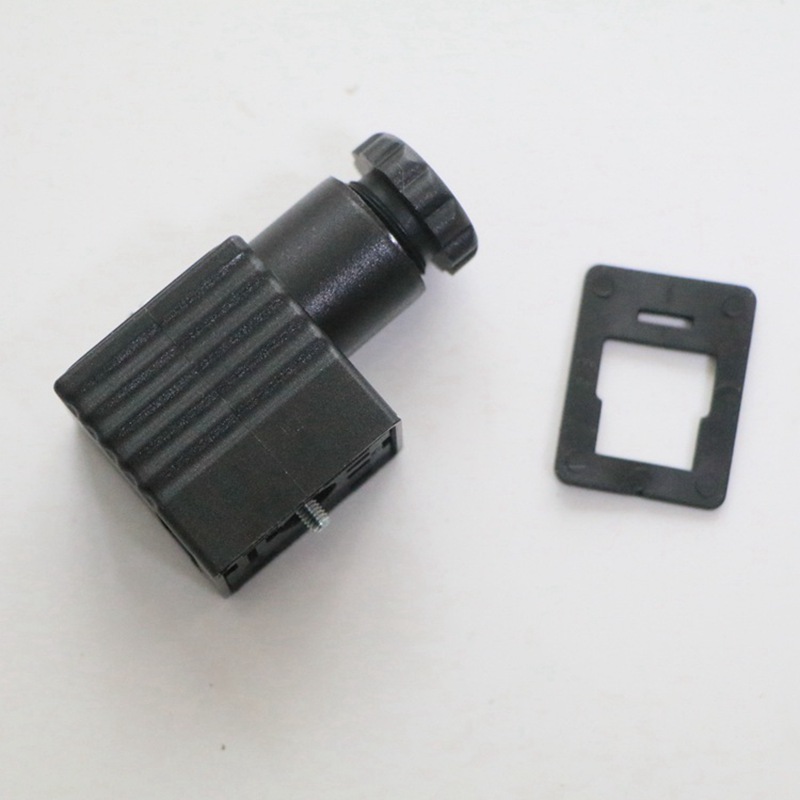

AIRTEC 小插头Mini 28-ST-02-01
一、产品名称与定义
AIRTEC 28-ST-02-01 是 AIRTEC 旗下 28 系列的一款 Mini 型工业插头，符合 DIN 43650 标准，体积更小。
| 中文名称 | AIRTEC 28系列Mini型工业插头 |
| 英文名称 | AIRTEC 28 Series Mini Industrial Plug (DIN 43650) |
| 别名 | AIRTEC 28-ST-02-01迷你插头、28系列Mini插头、AIRTEC小型电磁阀插头 |
| 通俗名称 | 迷你插头、小型插头、Mini插头 |
| 产品分类 | 气动元件 > 气动阀配件 > 电气连接件 > Mini型工业插头 |
二、完整型号解读
以 28-ST-02-01 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| 28 | 系列代号 | 28系列，DIN 43650标准插头系列 |
| -ST | 插头类型 | ST = 标准型插头 |
| -02 | 规格代码 | 02 = B型，3+PE触点，Mini尺寸 |
| -01 | 电缆入口规格 | 01 = M12×1.5电缆入口 |
插头规格选项代码一览
| 代号 | 含义 | 适用场景 |
|---|---|---|
| 01 | A型，2+PE触点，标准尺寸 | 通用电磁阀，标准型 |
| 02 | B型，3+PE触点，Mini尺寸 | 带指示灯电磁阀，小型阀 |
| 03 | C型，4+PE触点，Mini尺寸 | 带反馈信号电磁阀，小型阀 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 额定电压 | 250 | V | AC/DC通用 |
| 额定电流 | 6 | A | Mini型降级使用 |
| 防护等级 | IP65 | - | 带密封圈时 |
| 工作温度 | -25 ~ +85 | ℃ | |
| 触点材料 | 镀银铜合金 | - | |
| 电缆入口 | M12×1.5 | - | |
| 重量 | 约 0.03 | kg |
四、工作原理
AIRTEC 28-ST-02-01 Mini 插头是一种小型化电气连接器件，用于连接小型电磁阀线圈与控制系统。
工作过程
- 插头插入小型电磁阀线圈插座
- 旋转锁紧螺母，使插头与插座牢固连接
- 密封圈受压变形，实现防水密封（IP65）
- 控制系统通过插头向电磁阀线圈供电
提示：Mini型插头体积比标准型小约50%，适合空间受限的场合。
五、使用用途
- 连接小型电磁阀 —— 为AIRTEC小型电磁阀提供电气连接
- 空间受限设备 —— 安装空间小的自动化设备
- 电子制造设备 —— 小型气动阀的电气连接
- 医疗设备 —— 小型气动阀的电气连接
- 设备维修 —— 更换小型电磁阀时的插头更换
六、应用行业
| 行业 | 典型设备 / 用途 |
| 电子制造 | 小型气动阀插头 |
| 机械制造 | 空间受限设备的气动阀插头 |
| 医疗设备 | 小型气动阀插头 |
| 食品包装 | 小型包装机气动阀插头 |
| 医药设备 | 小型制药机械气动阀插头 |
| 纺织工业 | 小型纺织机械气动阀插头 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 插头规格 | A型/B型/C型 | 电磁阀样本 |
| 2 | 尺寸类型 | 标准型/Mini型 | 安装空间确认 |
| 3 | 电缆规格 | 截面积、外径 | 电气设计图纸 |
| 4 | 防护等级 | IP65/IP67 | 工作环境要求 |
| 5 | 工作电压 | AC/DC，电压等级 | 控制系统电气设计 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 插头规格选错 | 无法插入或接触不良 | 确认电磁阀插座规格（A/B/C型） |
| 尺寸类型选错 | 无法安装 | 确认安装空间，选用合适尺寸 |
| 防护等级不够 | 潮湿环境进水短路 | 户外或高湿环境选用IP67 |
| 忽略锁紧力矩 | 振动后松动脱落 | 按规范扭矩锁紧（约0.5Nm） |
7.3 同系列选型参考
| 型号 | 规格 | 适用场景 |
|---|---|---|
| 28-ST-01 | A型，标准尺寸 | 通用电磁阀，标准型 |
| 28-ST-02-01 | B型，Mini尺寸 | 带指示灯电磁阀，小型阀 |
| 28-ST-03-01 | C型，Mini尺寸 | 带反馈信号电磁阀，小型阀 |
八、使用指南与技巧
8.1 安装注意事项
- 安装前确认电源电压与电磁阀额定电压一致
- 检查插头触点无氧化、无变形
- 电缆剥线长度适中，不宜过长或过短
- 拧紧电缆压接螺丝，防止电缆受力脱落
- 插头插入后必须旋转锁紧，确保密封可靠
- Mini型插头扭矩较小，注意不要过拧
8.2 调试步骤
- 确认电源电压与电磁阀额定电压一致
- 检查插头触点清洁，无氧化
- 插入插头，旋转锁紧（扭矩约0.5Nm）
- 通电测试，观察电磁阀动作
- 检查插头温升，不应异常发热
- 测试防水性能（户外场合）
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 电磁阀不动作 | 插头接触不良/断路 | 测量插头通断，检查触点 |
| 插头过热 | 接触电阻大/电流过大 | 检查触点氧化，测量电流 |
| 进水短路 | 密封圈老化/未锁紧 | 检查密封圈，重新锁紧 |
| 电缆脱落 | 压接不牢/受力 | 重新压接，加装电缆固定 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 检查触点 | 每月 | 检查插头触点是否氧化、变形 |
| 检查锁紧 | 每月 | 确认插头锁紧状态 |
| 检查密封圈 | 每季度 | 检查密封圈是否老化、变形 |
| 清洗触点 | 每半年 | 用电子清洁剂清洗触点 |
| 更换老化插头 | 每2-3年 | 根据工作时间更换（视工况调整） |
| 电缆检查 | 每年 | 检查电缆是否破损、老化 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。
十、常见问题 FAQ
Q1: 28-ST-02-01适用于哪些品牌的电磁阀？
28-ST-02-01为爱尔泰克系列接线盒/插头，通常与爱尔泰克品牌的电磁阀配套使用。不同系列的接线盒在插针定义、外形尺寸和防护等级上可能有所差异，选型时需确认与电磁阀线圈的接口完全匹配。
Q2: 28-ST-02-01的防护等级是多少？
28-ST-02-01的具体防护等级（如IP65、IP67）请参照爱尔泰克技术样本。工业环境中建议选择较高防护等级的产品，以防止粉尘和水汽进入接线盒导致短路或腐蚀。
Q3: 接线盒安装时需要注意什么？
安装爱尔泰克接线盒时应注意：1) 确认插针与插座对应关系，避免插反；2) 接线应牢固可靠，避免虚接导致发热或信号中断；3) 电缆入口应使用合适的密封接头；4) 安装完成后检查防护密封圈是否到位。
Q4: 28-ST-02-01的引脚定义是什么？
28-ST-02-01的引脚定义请参照爱尔泰克官方样本或实物标注。常见配置为2针（仅电源）或3针（电源+接地）。接线前务必确认引脚功能定义，避免因接线错误损坏电磁线圈。
Q5: 接线盒出现接触不良如何排查？
接触不良可能原因：插针氧化或变形、接线松动、密封不良导致内部受潮、插拔次数过多导致磨损。建议定期清洁插针、检查接线紧固度、确认密封圈完好。如问题持续，建议更换接线盒。
Q6: 28-ST-02-01是否支持LED指示灯功能？
部分爱尔泰克接线盒型号内置LED指示灯，用于显示通电状态。28-ST-02-01是否带指示灯功能请以实物为准，或咨询韦米机电确认。带指示灯的接线盒便于现场排查电磁阀通电状态。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克接线盒的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 爱尔泰克 小插头Mini 28-ST-02-01 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
