- 产品名称：
爱尔泰克气缸CM-25-040-204
- 所属类别：
产品简述
爱尔泰克气缸CM-25-040-204是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！

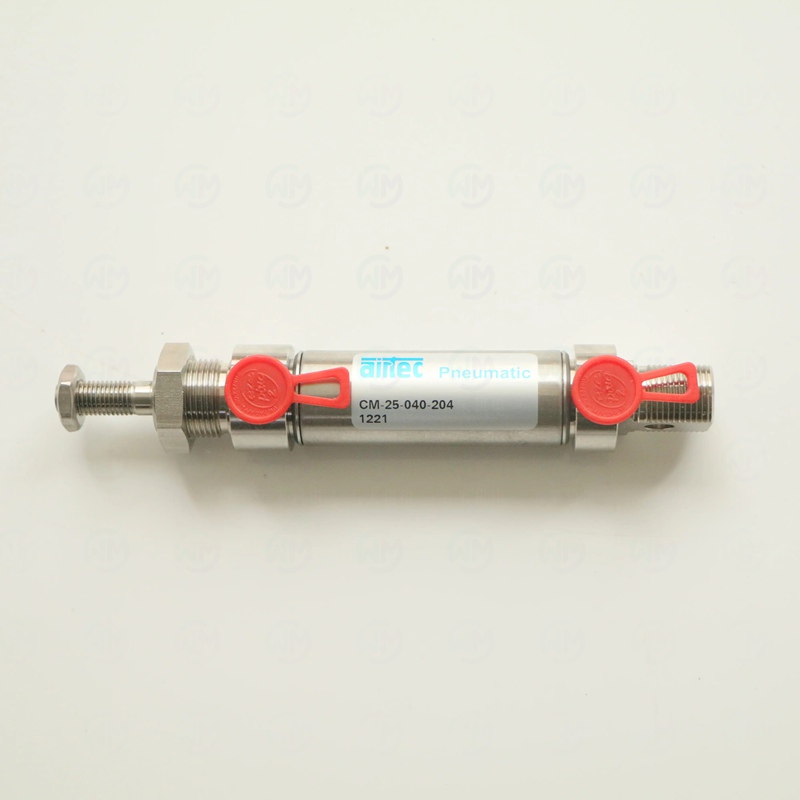

AIRTEC 气缸 CM-25-040-204
一、产品名称与定义
AIRTEC CM-25-040-204 是 AIRTEC 旗下 CM 系列的一款双作用标准化气缸，缸径25mm，行程40mm。
| 中文名称 | AIRTEC CM系列双作用标准化气缸 |
| 英文名称 | AIRTEC CM Series Double-Acting Standard Cylinder |
| 别名 | AIRTEC CM-25-040气缸、CM系列标准气缸、AIRTEC双作用气缸 |
| 通俗名称 | 标准气缸、双作用气缸、CM系列气缸 |
| 产品分类 | 气动元件 > 气动执行元件 > 气缸 > 标准化气缸 |
二、完整型号解读
以 CM-25-040-204 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| CM | 系列代号 | CM系列，标准化气缸系列 |
| -25 | 缸径尺寸 | 25 = 缸径25mm |
| -040 | 行程长度 | 040 = 行程40mm |
| -204 | 派生代码 | 204 = 派生形式代码 |
缸径选项代码一览
| 代号 | 含义 | 适用场景 |
|---|---|---|
| 16 | 缸径16mm | 小负载，精密输送 |
| 20 | 缸径20mm | 中等负载，通用场合 |
| 25 | 缸径25mm | 中负载，广泛使用 |
| 32 | 缸径32mm | 大负载，重载场合 |
| 40 | 缸径40mm | 超重载，大型设备 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 缸径 | 25 | mm | |
| 行程 | 40 | mm | |
| 工作压力范围 | 0.1 ~ 1.0 | MPa | |
| 理论输出力（推） | 123 | N | 0.5MPa时 |
| 理论输出力（拉） | 113 | N | 0.5MPa时 |
| 活塞速度 | 50 ~ 500 | mm/s | 无负载时 |
| 缓冲形式 | 两端可调缓冲 | - | |
| 工作环境温度 | -10 ~ +60 | ℃ | |
| 重量 | 约 0.35 | kg | 含磁环 |
四、工作原理
AIRTEC CM-25-040-204 是一种利用压缩空气推动活塞往复运动的执行元件。
工作过程
- 压缩空气从进气口A进入无杆腔
- 气压推动活塞向有杆腔方向移动（伸出）
- 排气口B排出有杆腔空气
- 压缩空气切换至进气口B
- 气压推动活塞向无杆腔方向移动（缩回）
提示：双作用气缸两侧都有出力，适合需要双向出力或长行程的场合。
五、使用用途
- 自动化生产线 —— 工件推送、定位、夹紧
- 包装机械 —— 封口、切割、输送机构的驱动
- 电子制造 —— SMT贴片机、波峰焊设备定位
- 汽车制造 —— 车身焊接夹具、零部件装配
- 食品包装 —— 自动包装机、灌装机执行机构
六、应用行业
| 行业 | 典型设备 / 用途 |
| 电子制造 | SMT贴片机、波峰焊设备 |
| 汽车制造 | 车身焊接夹具、装配线 |
| 食品包装 | 自动包装机、灌装机 |
| 医药设备 | 制药机械、医用自动化设备 |
| 机械制造 | 加工中心夹具、装配专机 |
| 物流仓储 | 分拣系统、输送线 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 缸径 | 根据负载计算 | 负载÷效率÷气压 |
| 2 | 行程 | 根据设备行程要求 | 设备图纸 |
| 3 | 工作压力 | 确认气源压力 | 气源系统参数 |
| 4 | 安装方式 | 确认安装形式和空间 | 设备布局图 |
| 5 | 缓冲形式 | 确认是否需要可调缓冲 | 负载惯量计算 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 缸径选小，出力不足 | 动作缓慢或无法动作 | 按负载×安全系数×1.5选型 |
| 行程选错 | 无法达到所需位置 | 核对设备行程图，留余量 |
| 安装方式选错 | 无法安装 | 确认安装面尺寸和螺栓孔位 |
| 忽略缓冲 | 终端冲击大，寿命短 | 高速/大惯量场合选用可调缓冲 |
7.3 同系列选型参考
| 型号 | 缸径(mm) | 行程(mm) | 适用场景 |
|---|---|---|---|
| CM-16-025-204 | 16 | 25 | 小负载，精密输送 |
| CM-20-050-204 | 20 | 50 | 中等负载，通用场合 |
| CM-25-040-204 | 25 | 40 | 中负载，广泛使用 |
| CM-32-080-204 | 32 | 80 | 大负载，重载场合 |
八、使用指南与技巧
8.1 安装注意事项
- 安装前确认活塞杆无弯曲、无损伤
- 注意气缸轴线与负载运动轴线一致
- 避免活塞杆承受径向负载
- 确保气源清洁，过滤精度≤40μm
- 气缸应安装在易维护位置
- 磁性开关应安装在detected位置
8.2 调试步骤
- 接通气源，确认进气压力在0.1~1.0MPa范围内
- 手动测试，检查活塞杆运动是否顺畅
- 通电测试，观察气缸动作是否正常
- 调节缓冲螺钉，使终端无冲击
- 检查各接口有无漏气
- 连续动作测试，确认可靠性
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 气缸不动作 | 气压不足/密封圈磨损 | 检查气源压力，拆检气缸 |
| 动作缓慢 | 气压不足/负载过大 | 检查气压，核算负载 |
| 漏气 | 密封圈磨损/缸筒划伤 | 更换密封圈，研磨缸筒 |
| 活塞杆弯曲 | 径向负载过大 | 更换活塞杆，避免径向力 |
| 缓冲失效 | 缓冲螺钉调节不当 | 重新调节缓冲螺钉 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 检查漏气 | 每月 | 用肥皂水检查各密封面 |
| 检查活塞杆 | 每月 | 检查是否弯曲、划伤 |
| 清洗过滤器 | 每季度 | 清洗气源三联件过滤器滤芯 |
| 检查缓冲 | 每半年 | 检查缓冲效果，调节缓冲螺钉 |
| 更换密封圈 | 每年 | 更换活塞密封圈（视工况调整） |
| 全面检修 | 每2年 | 拆解清洗，更换易损件 |
注意：以上维护周期为通用建议，具体请参照该型号官方《操作说明书》。恶劣工况（高温、高粉尘、频繁启停）下应缩短维护周期。
十、常见问题 FAQ
Q1: CM-25-040-204的缸径和行程是多少？
CM-25-040-204为爱尔泰克气缸，具体缸径、行程和安装方式请参照爱尔泰克技术样本。缸径决定了气缸的输出力，行程决定了活塞的移动距离，选型时需根据负载要求和工作空间确定。
Q2: CM-25-040-204是单作用还是双作用？
CM-25-040-204的作用方式请参照爱尔泰克技术样本和订货代码。双作用气缸通过两侧交替供气实现往复运动，输出力较大；单作用气缸仅一侧供气，依靠弹簧复位，结构简单但输出力较小。
Q3: 气缸安装时需要注意什么？
安装爱尔泰克气缸时应注意：1) 确保安装面平整牢固；2) 活塞杆与负载运动方向对中，避免侧向力；3) 气管接口密封良好；4) 行程两端加装缓冲或限位装置；5) 定期检查和更换密封件。
Q4: 气缸出现动作迟缓或爬行如何处理？
动作迟缓可能原因：供气压力不足、管路内径过小、负载过大、密封件磨损。爬行可能原因：供气压力过低、负载惯性大、润滑不良。建议检查供气压力和流量、确认负载在额定范围内、适当加注润滑油。
Q5: CM-25-040-204的最大工作压力和温度范围是多少？
CM-25-040-204的最大工作压力和温度范围请参照爱尔泰克技术样本。一般工业气缸的工作压力为1-10 bar，工作温度范围为-20°C至+80°C。超出范围可能导致密封件老化加速或气缸损坏。
Q6: 如何计算爱尔泰克气缸的输出力？
气缸理论输出力计算公式：推力 = 工作压力 × π × (缸径/2)²；拉力 = 工作压力 × π × ((缸径/2)² - (活塞杆直径/2)²)。实际输出力需考虑效率损失（一般取0.8-0.9），建议留有一定安全余量。
Q7: CM-25-040-204的缓冲方式有哪些？
CM-25-040-204的缓冲方式请参照爱尔泰克技术样本。常见缓冲方式有：无缓冲（适用于低速短行程）、固定缓冲（可调节缓冲针阀）、液压缓冲器（外置）。高速或重载场合必须配置缓冲装置，否则可能损坏端盖。
Q8: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q9: 爱尔泰克气缸的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
有关 爱尔泰克 气缸 CM-25-040-204 的报价、库存及技术咨询，请与韦米机电取得联系：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
韦米机电长期供应 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等国际知名品牌液压气动产品，原厂正品，技术支持到位。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
