- 产品名称：

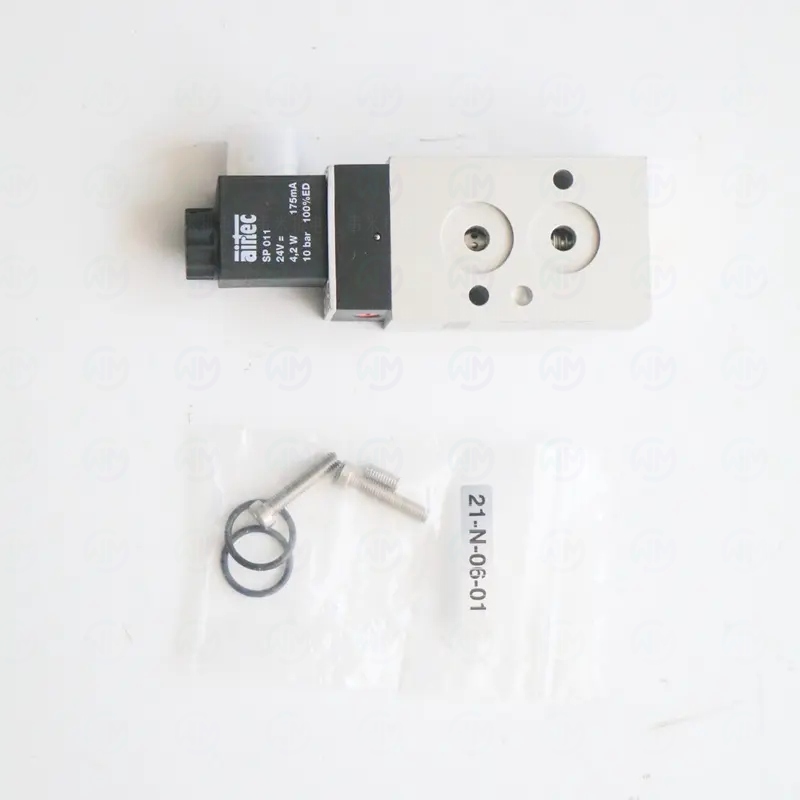

爱尔泰克气动阀MN-06-311-HN
- 所属类别：
产品简述
爱尔泰克气动阀MN-06-311-HN是上海韦米机电设备有限公司主营现货之一，联系电话：（+86）13524122975 E-mail：fred@wei-mi.com
欢迎来电咨询或微信在线联系！
AIRTEC 气动阀 MN-06-311-HN
AIRTEC MN 系列 6mm 通径三位五通气动换向阀 | 中位封闭功能，精准气动控制
一、产品名称与定义
AIRTEC MN-06-311-HN 是德国 AIRTEC 品牌 MN 系列 6mm 通径三位五通气动换向阀，具有中封式中位功能，可实现执行元件在中间位置的锁定。
| 中文名称 | 三位五通气动换向阀 |
| 英文名称 | 3/2 Way Pneumatic Directional Control Valve |
| 别名 | 三名五通方向阀、中封式气动阀、MN系列换向阀 |
| 通俗名称 | AIRTEC气动阀、三位阀、中封阀 |
| 产品分类 | 工业自动化元件 > 气动元件 > 气动阀 > 三位换向阀 |
二、完整型号解读
以 MN-06-311-HN 为例，逐段解析如下
| 段 | 含义 | 说明 / 可选值 |
|---|---|---|
| MN | 产品系列代号 | MN=标准型6mm通径三位阀系列 |
| 06 | 通径规格 | 06=6mm通径 |
| 311 | 阀芯功能 | 311=三位五通中封式（中心封闭） |
| HN | 电气和接口选项 | H=带手动override，N=接线盒类型 |
阀芯功能代码一览
| 代号 | 中位功能 | 适用场景 |
|---|---|---|
| 311 | 中封式（封闭） | 中间位置所有口封闭 |
| 312 | 中泄式（排气） | 中间位置ABRSP全部排气 |
| 313 | 中压式（加压） | 中间位置AB接通P口 |
三、技术参数
| 参数项 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 通径 | 6 | mm | 公称通径 |
| 工作压力 | 1.5~10 | bar | 推荐4~8bar |
| 工作介质 | 过滤压缩空气 | - | 40μm过滤精度 |
| 额定流量 | 约500 | L/min | △P=1bar |
| 响应时间 | ≤15 | ms | 标准条件 |
| 工作温度 | -10~+60 | °C | 环境温度 |
| 额定电压 | DC24 / AC220 | V | 按线圈规格 |
| 功耗 | 约2.2 | W | DC24V线圈 |
| 防护等级 | IP65 | - | 带接线盒 |
| 接口尺寸 | G1/8~G1/4 | - | 气口连接 |
| 重量 | 约250 | g | 含线圈 |
四、工作原理
AIRTEC MN-06-311-HN 三位五通中封式气动换向阀通过两个电磁线圈分别控制阀芯的三个位置，中间位置时限所有气口，使执行元件保持在当前位置。
工作过程
| 1. 左侧线圈通电 | 阀芯移至左位，P口通A口，B口通S口 |
| 2. 两侧线圈均断电 | 阀芯回到中位，所有气口封闭（A、B、P、R、S互不相通） |
| 3. 右侧线圈通电 | 阀芯移至右位，P口通B口，A口通R口 |
- 中位封闭功能使执行元件在断电或保持状态下锁定位置
五、使用用途
- 需中间位置保持的设备 —— 如升降平台的停止位置保持
- 夹紧装置 —— 夹持工件后需保持夹紧力
- 物料定位系统 —— 需要三个位置控制的精密定位
- 包装机械 —— 需要停顿位的包装流程控制
- 纺织机械 —— 张力控制系统的中位保持
六、应用行业
| 行业 | 典型设备 / 用途 |
| 汽车制造 | 车身定位夹具、焊接定位系统 |
| 电子制造 | 精密组装设备的位置保持 |
| 包装行业 | 多位置控制的包装机械 |
| 机械加工 | 工件夹紧、多头加工定位 |
| 医疗设备 | 需要位置保持的医疗设备 |
| 物流仓储 | 分拣系统的多位置控制 |
七、选型适配技巧
7.1 选型前必须确认的参数
| 序号 | 参数项 | 确认要点 | 获取方式 |
|---|---|---|---|
| 1 | 中位功能 | 根据保持要求选择311/312/313 | 动作流程图 |
| 2 | 通径规格 | 根据执行元件耗气量确定 | 流量计算 |
| 3 | 电气规格 | 双线圈电压规格 | 控制系统图纸 |
| 4 | 保持时间 | 中位密封保持时间要求 | 工艺要求 |
7.2 常见选型错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 中位功能选择错误 | 无法实现位置保持 | 确认需要中封/中泄/中压 |
| 忽略双线圈同时通电 | 阀芯卡死 | 电气互锁保护 |
| 通径选择过小 | 执行元件动作缓慢 | 按耗气量1.5倍选型 |
八、使用指南与技巧
8.1 安装注意事项
- 确认双线圈电气互锁，防止同时通电
- 中位密封要求气源清洁度更高，加强过滤
- 安装前确认阀门中位功能符合系统要求
8.2 调试步骤
- 分别测试左右线圈的单独动作
- 测试中位功能，确认气口封闭
- 检查中位密封性能
- 连接执行元件测试三位控制功能
8.3 常见故障排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 中位密封不良 | 阀芯磨损/杂质卡滞 | 清洗阀体、更换密封 |
| 双线圈同时通电 | 电气控制逻辑错误 | 检查互锁电路 |
| 响应迟缓 | 润滑不良 | 检查油雾器 |
九、维护保养要点
| 项目 | 频率 | 维护内容 |
|---|---|---|
| 中位密封检查 | 每月 | 检查中位气口封闭情况 |
| 气源质量检查 | 每月 | 检查过滤器、排水 |
| 阀芯动作检查 | 每季度 | 测试三位切换功能 |
| 密封件更换 | 每3000h | 更换阀芯密封件 |
注意：三位阀的中位密封性对系统性能影响较大，应加强检查。
十、常见问题 FAQ
Q1: MN-06-311-HN的工作原理是什么？
MN-06-311-HN采用电磁控制方式，通过电磁线圈产生电磁力驱动阀芯换向，从而控制流体（压缩空气或液压油）的流动方向。该型号属于爱尔泰克系列电磁换向阀，具有响应快、可靠性高的特点。
Q2: MN-06-311-HN适用于哪些工况？
MN-06-311-HN适用于工业自动化设备、机床、注塑机、工程机械等需要方向控制的场景。具体适用压力、流量和介质请参照爱尔泰克官方技术样本，或联系韦米机电技术工程师确认。
Q3: 如何判断爱尔泰克电磁换向阀是否正常工作？
正常工作的爱尔泰克电磁换向阀应具备以下特征：通电后阀芯换向迅速（响应时间通常在几十毫秒内）、无异常噪音和振动、各接口无泄漏、线圈温度在允许范围内（一般低于80°C）。如出现动作迟缓、漏气或线圈过热，建议停机检查。
Q4: MN-06-311-HN的线圈电压有哪些选择？
爱尔泰克电磁换向阀通常提供多种线圈电压规格，常见有DC 12V、DC 24V、AC 110V、AC 220V等。MN-06-311-HN的具体电压规格请以实物标签或技术样本为准，选型时务必确认与控制系统匹配。
Q5: 安装爱尔泰克电磁换向阀时需要注意什么？
安装爱尔泰克电磁换向阀时应注意：1) 确认介质方向和接口对应关系；2) 避免杂质进入阀体，建议在进气/进油侧加装过滤器；3) 线圈安装方向应便于散热；4) 紧固力矩按照厂家要求，避免过紧损坏阀体；5) 首次使用前应进行动作测试。
Q6: MN-06-311-HN出现故障如何排查？
MN-06-311-HN常见故障排查：通电不动作→检查电源电压、线圈电阻、阀芯是否卡滞；换向迟缓→检查介质压力/流量是否不足、阀芯是否有杂质；泄漏→检查密封件是否老化、安装是否到位；线圈烧毁→检查电压是否匹配、是否长时间通电。如无法自行解决，请联系韦米机电技术支持。
Q7: 从韦米机电采购爱尔泰克产品有哪些保障？
上海韦米机电设备有限公司是工业自动化领域的专业经销贸易商，通过正规分销渠道供应爱尔泰克系列产品，保证所有产品均为原装正品，并提供一年质保服务。
Q8: 爱尔泰克电磁换向阀的质保期是多长？
韦米机电供应的爱尔泰克产品均为原装正品，享受一年质保服务。如在质保期内出现非人为质量问题，可联系韦米机电进行售后处理。
Q9: MN-06-311-HN与其他型号如何区分选型？
选型爱尔泰克电磁换向阀时，需确认以下参数：通径大小、位数和通数（如二位三通、三位五通）、控制方式（单电控/双电控/气控）、线圈电压、连接方式（管式/板式/法兰式）、介质类型和温度范围。如不确定MN-06-311-HN是否适用，建议提供具体工况参数咨询韦米机电技术工程师。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
联系我们
如需了解 爱尔泰克 气动阀 MN-06-311-HN 的实时价格和交货周期，欢迎联系韦米机电：
询价热线：（+86）021-61116911 13524122975
邮箱：fred@wei-mi.com
除本品外，韦米机电还经销 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等品牌液压气动元件，欢迎咨询选购。
本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。
更新日期：2026年5月
