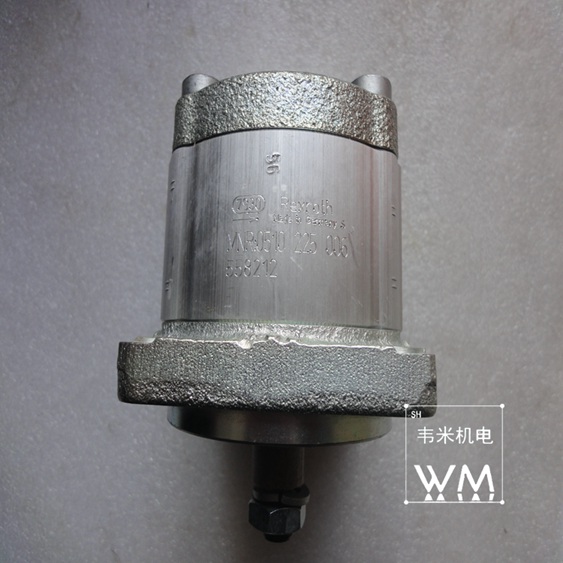

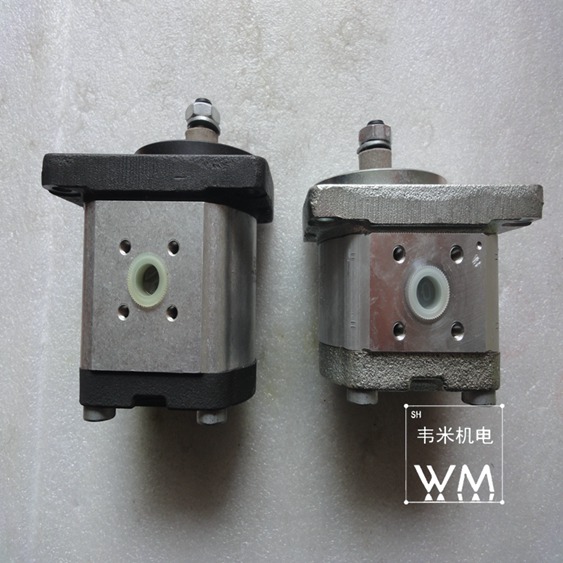

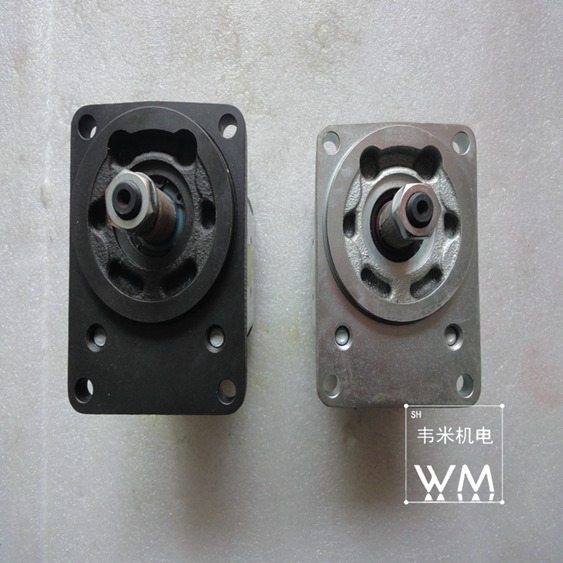

力士乐Rexroth齿轮泵AZPF-1X-004RCB20MB

齿轮泵的概念是很简单的，即它的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互

啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。

在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。随着驱动轴的不间断地旋转，泵也就不间断地排出流体。泵的流量直接与泵的转速有关。

实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100%，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100%地从出口排出，所以少量的流体损失是必然的。然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93%～98%的效率。

对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限(通常装有一个扭矩限制器)。

对于一台泵的转速，实际上是有限制的，这主要取决于工艺流体，如果传送的是油类，泵则能以很高的速度转动，但当流体是一种高粘度的聚合物熔体时，这种限制就会大幅度降低。

推动高粘流体进入吸入口一侧的两齿空间是非常重要的，如果这一空间没有填充满，则泵就不能排出准确的流量，所以PV值(压力×流速)也是另外一个限制因素，而且是一个工艺变量。由于这些限制，齿轮泵制造商将提供一系列产品，即不同的规格及排量(每转一周所排出的量)。这些泵将与具体的应用工艺相配合，以使系统能力及价格达到最优。

PEP－II泵的齿轮与轴共为一体，采用通体淬硬工艺，可获得更长的工作寿命。“D”型轴承结合了强制润滑机理，使聚合物经轴承表面，并返回到泵的进口侧，以确保旋转轴的有效润滑。这一特性减少了聚合物滞留并降解的可能性。精密加工的泵体可使“D”型轴承与齿轮轴精确配合，确保齿轮轴不偏心，以防齿轮磨损。Parkool密封结构与聚四氟唇型密封共同构成水冷密封。这种密封实际上并不接触轴的表面，它的密封原理是将聚合物冷却到半熔融状态而形成自密封。也可以采用Rheoseal密封，它在轴封内表上加工有反向螺旋槽，可使聚合物被反压回到进口。为便于安装，制造商设计了一个环形螺栓安装面，以使与其它设备的法兰安装相配合，这使得筒形法兰的制造更容易。

PEP－II齿轮泵带有与泵的规格相匹配的加热元件，可供用户选配，这可保证快速加温和热量控制。与泵体内加热方式不同，这些元件的损坏只限于一个板子上，与整个泵无关。

驱动装置

齿轮泵由一个独立的电机驱动，可有效地阻断上游的压力脉动及流量波动。在齿轮泵出口处的压力脉动可以控制在1%以内。在挤出生产线上采用一台齿轮泵，可以提高流量输出速度，减少物料在挤出机内的剪切及驻留时

外啮合齿轮泵是应用最广泛的一种齿轮泵，一般齿轮泵通常指的就是外啮合齿轮泵。它的结构如图5-14所示，主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，由于两个齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。

内啮合齿轮泵，它由一对相互啮合的内齿轮、及它们中间的月牙形件、泵壳等构成。月牙形件的作用是将吸入室和排出室隔开。当主动齿轮旋转时，在齿轮脱开啮合的地方形成局部真空，液体被吸A泵内充满吸入室各齿间，然后沿月牙形件的内外两侧分两路进入排出室。在轮齿进入啮合的地方，存在于齿间的液体被挤压而送进排出管。

齿轮泵除具有自吸能力、流量与排出压力无关等特点外，泵壳上无吸A阀和排出阀，具有结构简单，流量均匀、工作可靠等特性，但效率低、噪音和振动大、易磨损，用来输送无腐蚀性、无固体颗粒并且具有润滑能力的各种油类，温度一般不超过70’℃，例如润滑油、食用植物油等。一般流量范围为0.045～30ms/h，压力范围为0.7—20MPa，工作转速为1200—4000r/min。

AZP型号

规格1至63 （如有需要，也有规格100）

高载荷滑动轴承

不同设计中的驱动轴

提供联轴泵

管路连接：连接法兰或管螺纹

多个设计变量

AZPF-10-004LCB20MB 0510225307

AZPF-10-004LFB20MB 0510225308

AZPF-10-004LHO30MB 0510225314

AZPF-10-004LRR20MB 0510215011

AZPF-10-004RCP20MD008xx 0510225007

AZPF-10-004RFB20MB 力士乐Rexroth0510225008

AZPF-10-004RHO30MB 0510225012

AZPF-10-004RNL20KB 0510225014

AZPF-10-004RQR20MB 力士乐Rexroth0510225010

AZPF-10-004RRR12MB 0510225013

AZPF-10-004RRR20MB 0510325306

AZPF-10-005LCB20MB 力士乐Rexroth0510315307

AZPF-10-005LCP20MB-S0007 0510325307

AZPF-10-005LFB20MB 0510325308

AZPF-10-005LHO30MB 0510325312

AZPF-10-005LNL20KB 0510325313

AZPF-10-005LRR20MB 0510325006

0510425009博士力士乐齿轮泵

AZPF-11-005RCB20MB 力士乐Rexroth0510325007

AZPF-10-005RFB20MB 0510325018

AZPF-10-005RHO01MB 0510325008

AZPF-10-005RHO30MB 力士乐Rexroth0510325012

AZPF-10-005RNL20KB 0510325016

AZPF-10-005RQR20MB 0510325010

AZPF-10-005RRR12MB 力士乐Rexroth0510325013

AZPF-10-005RRR20MB 0510425307

AZPF-10-008LCB20MB 0510415326

AZPF-10-008LCP20MB-S0288 力士乐Rexroth0510415324

0510425009博士力士乐齿轮泵

AZPF-10-008LCP20MD200xx 0510425308

AZPF-10-008LFB20MB 0510425315

AZPF-10-008LFO30MB 力士乐Rexroth0510425309

AZPF-10-008LHO30MB 0510425009

AZPF-11-008RCB20MB 0510415012

AZPF-10-008RCP20MD008xx 力士乐Rexroth0510425010

AZPF-10-008RFB20MB 0510425021

AZPF-10-008RFO30MB 0510425027

AZPF-10-008RHO01MB 力士乐Rexroth0510425011

AZPF-10-008RHO30MB 0510425019

AZPF-10-008RNL20KB 0510425025

AZPF-10-008RQR20MB 力士乐Rexroth0510425015

AZPF-10-008RRR12MB 0510425020

AZPF-11-008RRR20MB 0510425029

AZPF-10-008RRR20MExxx08 力士乐Rexroth0510525311

AZPF-10-011LCB20MB 0510515327

AZPF-10-011LCP20MB-S0288 0510515314

AZPF-10-011LCP20MSxxx12-S0007 力士乐Rexroth0510515321

0510425009博士力士乐齿轮泵

AZPF-10-011LCP20MSxxx21-S0007 0510525312

AZPF-10-011LFB20MB 0510525323

AZPF-10-011LFO30MB 力士乐Rexroth0510525331

AZPF-10-011LFO30PB 0510525322

AZPF-10-011LHO20MSxxx25-S0002 0510525313

AZPF-10-011LHO30KB 力士乐Rexroth0510525315

AZPF-10-011LRR12MB 0510525009

AZPF-10-011RCB20MB 0510515020

AZPF-10-011RCP20MD008xx 力士乐Rexroth0510525010

AZPF-10-011RFB20MB 0510515011

AZPF-10-011RFN20MB 0510525024

AZPF-10-011RFO30MB 力士乐Rexroth0510525039

AZPF-10-011RHO01MB 0510525021

AZPF-10-011RHO20KSxxx15-S0002 0510525011

AZPF-10-011RHO30MB 力士乐Rexroth0510525025

AZPF-10-011RNL20KB 0510525015

AZPF-10-011RQR12MB 0510525032

AZPF-10-011RQR12MB 力士乐Rexroth0510525033

AZPF-10-011RQR20MB 0510525014

AZPF-10-011RRR12MB 0510525019

AZPF-10-011RRR20MB 力士乐Rexroth0510545003

AZPF-10-011RSG20MB 0510525319

AZPF-10-014LCB20MB 0510515328

AZPF-10-014LCP20MB-S0288 力士乐Rexroth0510525328

0510525009博士力士乐齿轮泵

AZPF-10-014LFB20MB 0510525314

AZPF-10-014LHO30MB 0510525325

AZPF-10-014LRR20MB 力士乐Rexroth0510545302

AZPF-10-014LSG20MB 0510525018

AZPF-10-014RCB20MB 0510525030

AZPF-10-014RFB20MB 力士乐Rexroth0510525034

AZPF-10-014RFO30PB 0510525040

AZPF-10-014RHO01MB 0510525028

AZPF-10-014RHO20KSxxx19-S0002 力士乐Rexroth0510525012

AZPF-10-014RHO30MB 0510525031

AZPF-10-014RQR12MB 0510525041

AZPF-10-014RRR12MB 力士乐Rexroth0510525020

AZPF-10-014RRR20MB 0510545002

AZPF-10-014RSG20MB 0510625315

AZPF-11-016LCB20MB 力士乐Rexroth0510290166

AZPF-10-016LCP12PB 0510615329

AZPF-10-016LCP20MB-S0288 0510615324

AZPF-10-016LCP20MExxx09-S0007 力士乐Rexroth0510615322

AZPF-10-016LCP20MSxxx12-S0007 0510615344

AZPF-10-016LCP20MSxxx21-S0007 0510625317

AZPF-10-016LFB20MB 力士乐Rexroth0510625327

AZPF-10-016LFO30PB 0510625318

AZPF-10-016LHO30KB 0510625329

AZPF-10-016LRR20MB 力士乐Rexroth0510625022

AZPF-11-016RCB20MB 0510615015

AZPF-10-016RCP20MB-S0288 0510615030

AZPF-10-016RCP20MD008xx 力士乐Rexroth0510625015

AZPF-10-016RFB20MB 0510625039

AZPF-10-016RFO30PB 0510625047

AZPF-10-016RHO01MB 力士乐Rexroth0510625016

AZPF-10-016RHO30MB 0510625053

AZPF-10-016RNL20KSxxx15 0510625021

AZPF-10-016RQR12MB 力士乐Rexroth0510625042

AZPF-10-016RQR20MB 0510625020

AZPF-10-016RRR12MB 0510625028

AZPF-10-016RRR20MB 力士乐Rexroth0510625031

0510901010 AZPFF-11-019/019LRR2020MB

0510766309 AZPGG-12-028/028LDC2020MB

0510766010 AZPNF-11-025/014RDC2020KB

0510765364 AZPFF-11-022/022LRR2020KB-S0023

0510765065 AZPNF-11-032/011RDC720KB-S0023

0510765064 AZPNF-11-032/008RDC720KB-S0023

0510725407 AZPN-11-032LDC7KB-S0023

0510725405 AZPN-11-025LDC7KB-S0023

0510725328 AZPG-11-045LDC20MB

0510725324 AZPG-11-032LDC20MB

05107205106 AZPN-11-032RDC7KB-S0023

05107205105 AZPN-11-028RDC7KB-S0023

05107205102 AZPF-11-022RRR20KB-S0023

0510725030 AZPF-12-022RCB20KB

0510665023 AZPFF-10-016/016RCB2020MB

0510625071 AZPF-11-016RRR20KB-S0023

0510525376 AZPF-11-011LAB1MB

0510525073 AZPF-11-014RRR20KB-S0023

0510525072 AZPF-11-011RRR20KB-S0023

0510525018 AZPF-10-014RCB20MB

0510425009 AZPF-10-008RCB20MB

0510365305 AZPFF-12-005/004LCP2020KB-S0007

齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力完全取决于泵出处阻力的大小。

就核心组成部件齿轮而言主要由公法线齿轮泵和圆弧齿轮泵。公法线齿轮泵输送含杂质的介质比圆弧齿轮泵要耐用，而圆弧齿轮泵结构特殊，输送干净的介质噪音低，寿命长，各有各的优点。
