- 产品名称：
力士乐REXROTH插头
- 所属类别： REXROTH插头、线圈
产品简述
力士乐REXROTH插头 REXROTH比例阀插头 力士乐电磁阀插头 REXROTH电磁阀插头 力士乐球阀插头 力士乐压力继电器插头 电磁阀插头组成 电磁阀插头具体由插头和插座两部分组成，插头为方形，插座有方形和圆形，主要用于压力变送传感器中一种连通的电子元之件。 力士乐插头线圈系列： R901080794 NG6/HG （注释：力士乐6通径电磁阀线圈 HG电磁阀线圈） R900020175 NG...
力士乐REXROTH插头 REXROTH比例阀插头 力士乐电磁阀插头 REXROTH电磁阀插头 力士乐球阀插头
力士乐压力继电器插头
电磁阀插头组成
电磁阀插头具体由插头和插座两部分组成，插头为方形，插座有方形和圆形，主要用于压力变送传感器中一种连通的电子元之件。
力士乐插头线圈系列：
R901080794 NG6/HG （注释：力士乐6通径电磁阀线圈 HG电磁阀线圈）
R900020175 NG/EW （注释：力士乐6通径交流110V电磁阀线圈）
R900075647 NG/EG （注释：力士乐6通径直流110V电磁阀线圈）
R901175647 （注释：力士乐6通径110V电磁阀线圈
R900021396 NG/EG （注释：力士乐6通径直流22V电磁阀线圈）
R900221884 SPULE GZ45-4 24V K4K （注释：力士乐电磁球阀M-3SEW电磁阀线圈）
R901269458=R900021389 （注释：力士乐6通径电磁阀直流24V线圈）
R901104847=R900021389 （注释：力士乐6通径电磁阀直流24V线圈）
R900021389 SPULE GZ45-4 24V （注释：力士乐6通径电磁阀直流24V线圈）
R900071030 SOLENOID COIL WZ45-4 230V-50/60HZ （注释：力士乐6通径交流230V电磁阀线圈）
R900019793 SOLENOID COIL GZ63-4 24V （注释：力士乐10通径直流24V电磁阀线圈）
R900019797 (注释：力士乐10通径直流220V电磁阀线圈）
R900019816 (注释：力士乐10通径交流110V电磁阀线圈）
R900071037 SOLENOID COIL WZ65-4-L 230V-50/60HZ (注释：力士乐10通径交流230V电磁阀线圈）
R901017022 PLUG-IN CONNECTOR 3P Z5L M12 240V SPEZ (注释：力士乐普通带灯插头 也就是Z5L插头）
R901017029 (注释：力士乐电磁阀带灯插头 带震流器 ）
R901017026 (注释：力士乐电磁阀带灯插头 用于直流24V）
R900021267 PLUG-IN CONNECTOR 7P Z31 BF6-3PG11KSPEZ (注释：力士乐比例阀7芯插头）
R900074683 (注释：力士乐普通插头Z4插头 灰色）
R900074684 (注释：力士乐普通插头Z4插头 黑色）
R900057292 (注释：力士乐带灯插头）
R900313933 (注释：力士乐带有整流器12-240V)
R900310995 (注释：力士乐带指示灯Z-保护二极管电路24V)
电磁阀线圈主要有什么作用
电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。
电磁阀有很多种，有控制气体的，液体的（如油，水），大部分是线圈套在阀体上的，可以分开，阀芯是铁磁性材料做成，靠它在线圈通电时产生的磁力吸动阀芯，由阀芯推动阀门完成开或关。线圈是可以单独拿下来的。本电磁阀是用来控制燃气管道开启或关闭的。电磁阀线圈内的活动铁心在阀通电时为线圈所吸引移动，带动阀芯移动从而改变阀的导通状态。
电磁阀插头组成
电磁阀插头具体由插头和插座两部分组成，插头为方形，插座有方形和圆形，主要用于压力变送传感器中一种连通的电子元之件。
电气性能技术参数
接口类型 拧紧
接口截面（mm） 最小 0.34 mm²，最大 1.5 mm²
接口截面（AWG） 最小AWG 22，最大 AWG 16
线缆孔 6 – 8 mm
线缆长度 -
保护类型 IP 65
机械使用寿命 >50 次插拔
温度上限 +120 °C
温度下限 -30 °C
测量电压 250 V
测量冲击电压 4000 V
污染等级 3
过压类别 III
绝缘材料组 III
测量电流（40°C） 10 A
正向电阻 ≤ 15 mΩ
材料接触 CuSn（青铜）
接触面 Ni （镍）
接触体材料 PA (UL 94 HB)
外壳材料 PA (UL 94 HB)
插头参数
针数 2+PE/3+PE
锁紧方式 中心螺钉
连接方式 螺钉
连接截面mm2 0.34mm2(min,AWG22）
电缆直径 6-8mm/8-10mm
外壳防护等级 IP65
高温 +120℃
低温 -30℃
测量电流（40℃） 1A，2A，10A
外壳材料 PA（UL94HB）
插座参数：针数 2+PE/3+PE
锁紧方式 中心螺钉
连接方式 焊接
连接截面mm2 1.5mm2(max,AWG16)
外壳防护等级 IP65
高温 +120℃
低温 -30℃
测量电流（40℃） 1A，2A，10A
电缆插头外壳 PA（UL94HB）
电磁阀连接器已广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED灯、工业自动化等领域

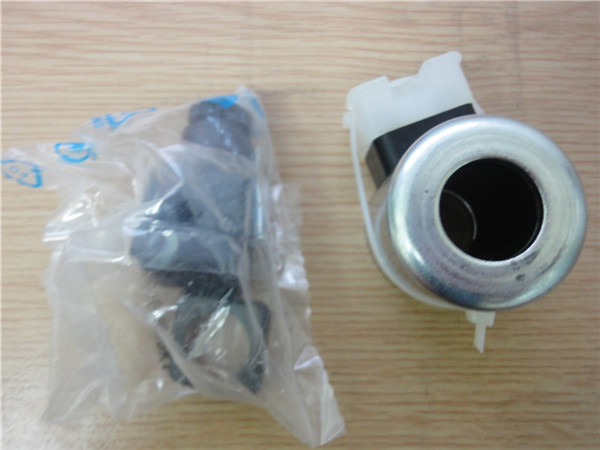

电磁阀球阀线圈R900221884
6通径电磁换向阀直流线圈R901269458
6通径电磁换向阀直流线圈R900021389
备注：R901269458=R900021389 这2个线圈通用 只是力士乐物料编号不一样
力士乐4WE电磁阀6通径交流电磁阀线圈R900071030
力士乐4WE电磁阀10通径直流电磁阀线圈R900019793
力士乐4WE电磁阀10通径交流电磁阀线圈R900071037
力士乐常用电磁阀4WE电磁阀插头R901017022 也叫接线盒 俗称Z5L插头 带灯插头，带整流器插头编号为R901017029
力士乐普通插头Z4插头

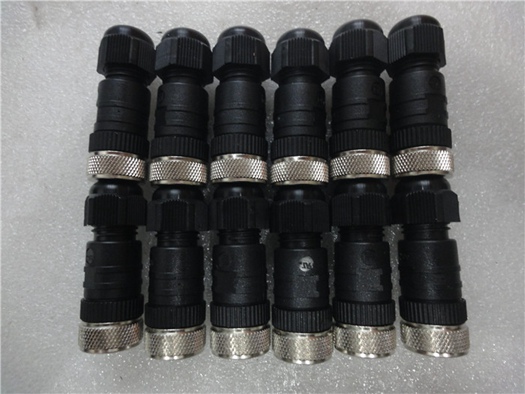

力士乐比例阀插头、7芯插头 航空插头R900021267
力士乐电磁阀线圈
R900021562
力士乐 线圈(6通经交流230V电磁铁线圈) R900071030
力士乐 插头(带灯插头) R901017022
力士乐 插头(带灯插头) R901017026
力士乐 线圈(10通经电磁阀线圈) R900019793
力士乐 线圈(6通经电磁阀线圈) R900021389
力士乐 线圈(低压控制) R900021562
力士乐 线圈(低压控制) R900021267
力士乐 线圈(低压控制) R901101847
以下是插头订货号：
（注释：Z4、Z5L：R901017022、R901017026、R901017029、比例阀7芯插头最为常用，其他插头用比较少带有电缆或者比例伺服阀特殊插头）
以上型号常年都有现货，下面这些插头具体价格货期实时报价为准
Z14:
R901017012
R900058528 R900217139
Z14L:
R900210635 R900217140
Z15L:
R901017030
R901017048
R901017032
R901017035
R901017037
Z15L6:
R901017040
Z4：
R901017010
R901017011
R900032020
R900032014
R900217134
Z4L:
R900032050 R900032018 R900217135
R900032023 R900032012 R900217136
R900032024 R900032010 R900217137
Z4L1:
R900032021 R900032015 R900217138
Z45:
R900004823
R900011039
Z5L:
R901017022
Z55L:
R900057453
Z5L1:
R901017026
Z5L2:
R901017027
RZ5:
R901017025
RZ55:
R900842566
RZ5L:
R901017029
RZ55L:
R900057455
Z60:
R901207820
R901207825
Z60L:
R901207819
R901207824
Z60L8:
R901205511
R901207823
Z61:
R901207821
R901207822
R901207826
R901207892
G4W1F:
R900023126
4PE11508:
R900773042
2P:
R901022127
R900313533
R900733451
R901017847
4PZ24:
R900031155
4PE11509:
R900779509
4PZ24:
R900082899
4PM12:
R900773031 2M
R900779498 5M
4PZ24:
R900064381 3M
4PM12:
R900779504 L = 2 m
R900779503 L = 5 m
R901241656
R901241651
7PZ31...K:
R900021267
7PZ31...M:
R900223890
7PZ6:
R900002803
R900005538
6P KPTC6:
R901043330
12PN11... EMV:
R901268000
12P N11:
R900752278
12PN11...2XD8:
R900884671
常见问题 FAQ
Q1: 如何确认 力士乐REXROTH插头 是原装正品？
建议向有合同明确按原厂售后的经销商采购，要求与原厂样本资料参数一致，质保1年的经销商或供应商采购。韦米机电长期经营进口工业品，可提供高度全新原装正品，国外进口原产地配件可提供报关单或出具国外商业协会出具的产地证明。
Q2: 力士乐REXROTH插头 适用于哪些场合？
该产品广泛应用于工业自动化、液压系统、机械设备等领域。具体适用性请参考上方技术参数和应用行业说明，或联系我们的技术工程师确认。
Q3: 如何判断产品是否需要更换或维修？
出现以下情况建议检修或更换：运行噪声明显增大、性能下降超过额定值的15%、温度异常升高、液压油出现金属粉末或异常变色、密封处有明显泄漏。恶劣工况下应缩短检查周期。
Q4: 该产品有替代型号吗？
不同型号的安装尺寸、接口和参数可能不同，替代需确认兼容性。如需查找替代型号，请联系韦米机电技术工程师，我们将根据您的实际工况推荐合适的替换方案。
