AB Allen-Bradley工业自动化产品选型攻略：PLC/变频器/HMI参数解析
一、AB Allen-Bradley品牌概述
Allen-Bradley（简称AB）是罗克韦尔自动化（Rockwell Automation）旗下的核心品牌，成立于1903年，是工业自动化产品制造商。AB产品线涵盖可编程逻辑控制器（PLC）、人机界面（HMI）、变频器、伺服系统、低压电器等，应用于汽车制造、食品饮料、石油化工、电力能源等行业。
韦米机电长期供应AB Allen-Bradley全系列工业自动化产品，提供正品保障和专业技术支持，涵盖ControlLogix、CompactLogix、PowerFlex、PanelView等主流系列。

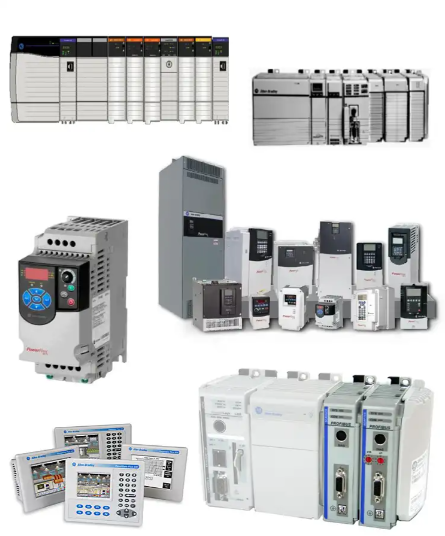

二、AB产品分类
2.1 可编程逻辑控制器（PLC）
| 产品系列 | 处理器类型 | 最大I/O点数 | 通信接口 | 典型应用 |
|---|---|---|---|---|
| ControlLogix 5570 | 1756-L7x | 128,000点 | EtherNet/IP, ControlNet | 大型生产线、过程控制 |
| ControlLogix 5580 | 1756-L8x | 128,000点 | EtherNet/IP, OPC UA | 高性能、IIoT应用 |
| CompactLogix 5370 | 1769-L3x | 30,000点 | EtherNet/IP | 中型控制系统 |
| CompactLogix 5380 | 5069-L3x | 96,000点 | EtherNet/IP, OPC UA | 紧凑型高性能 |
| Micro800系列 | Micro820/850/870 | 504点 | EtherNet/IP | 小型设备、单机控制 |
| SLC 500系列 | 1747-L5x | 4096点 | DH+、RS-232 | 传统系统维护 |
常用型号示例：
1756-L75：ControlLogix 5570处理器，8M内存，支持1756系列I/O模块
1756-L85E：ControlLogix 5580处理器，EtherNet/IP内置，支持OPC UA
1769-L33ER：CompactLogix 5370处理器，EtherNet/IP，集成运动控制
5069-L330ER：CompactLogix 5380处理器，高性能，支持CIP Security
2080-LC50-24QBB：Micro850控制器，24点I/O，支持EtherNet/IP
2.2 I/O模块
| 模块系列 | 适用平台 | 功能类型 | 点数 | 典型型号 |
|---|---|---|---|---|
| 1756系列I/O | ControlLogix | 数字量/模拟量/特殊 | 8~32点 | 1756-IB16, 1756-OB16E |
| 1769系列I/O | CompactLogix | 数字量/模拟量 | 8~32点 | 1769-IQ16, 1769-OB16 |
| 1794系列Flex I/O | 分布式I/O | 数字量/模拟量 | 8~32点 | 1794-IB16, 1794-OB16P |
| 1734系列POINT I/O | 远程I/O | 数字量/模拟量 | 1~8点 | 1734-IB4, 1734-OB4E |
2.3 PowerFlex变频器（变频器）
| 产品系列 | 功率范围 | 电压等级 | 控制方式 | 典型应用 |
|---|---|---|---|---|
| PowerFlex 4M | 0.2~11kW | 200~240V AC | V/f, 矢量控制 | 小型风机、泵类 |
| PowerFlex 525 | 0.37~22kW | 200~600V AC | V/f, 矢量, 伺服 | 通用型，标配EtherNet/IP |
| PowerFlex 755 | 0.75~2240kW | 200~690V AC | 矢量, 伺服, 再生 | 大型风机、压缩机、提升机 |
| PowerFlex 7000 | 200~1200kW | 2400~6900V AC | 中压变频器 | 中压电机控制 |
常用型号示例：
20F1ANC125JN0NNNN：PowerFlex 753，22kW，400V，IP54
20G1ANC302JA0NNNNN：PowerFlex 755，405kW，400V，空冷
25B-D6P0N104：PowerFlex 525，6kW，480V，EtherNet/IP
1336F-BRF50-AA-EN：1336 Plus II变频器，37kW
2.4 PanelView HMI（人机界面）
| 产品系列 | 屏幕尺寸 | 分辨率 | 通信接口 | 典型型号 |
|---|---|---|---|---|
| PanelView Plus 7 | 4~19英寸 | 640×480~1280×800 | EtherNet/IP, RS-232 | 2711P-T10C4D1 |
| PanelView 800 | 4~10英寸 | 480×272~1024×600 | EtherNet/IP, RS-485 | 2711R-T4T |
| PanelView 5310/5510 | 10~22英寸 | 800×600~1920×1080 | EtherNet/IP, OPC UA | 2715P-T12WD |
2.5 低压电器
| 产品类型 | 系列 | 额定电流 | 极数 | 典型应用 |
|---|---|---|---|---|
| 接触器 | 100-C, 100-D | 9~2650A | 3极, 4极 | 电机启动、电力控制 |
| 热继电器 | 193-EC, 100-M | 0.1~540A | - | 电机过载保护 |
| 软启动器 | SMC, SMC-3 | 11~900A | 3极 | 电机软启动、软停止 |
| 按钮指示灯 | 800F, 800E | - | - | 操作面板、指示 |
三、AB型号解析
以1756-L75为例解析ControlLogix处理器型号：
| 型号段 | 含义 | 本例取值 | 说明 |
|---|---|---|---|
| 1756 | 产品系列 | 1756 | ControlLogix系列I/O框架和模块 |
| L | 产品类型 | L | L=Logix处理器；IB=输入模块；OB=输出模块 |
| 75 | 处理器型号 | 75 | 75=8M内存；85=32M内存（5580系列） |
以20F1ANC125JN0NNNNN（PowerFlex 753变频器）为例解析：
| 型号段 | 含义 | 本例取值 | 说明 |
|---|---|---|---|
| 20F | 产品系列 | 20F | 20F=PowerFlex 753；25B=PowerFlex 525 |
| 1A | 电压等级 | 1A | 1A=400V AC；2A=480V AC |
| NC | 封装类型 | NC | NC=IP54；ND=IP00（模块型） |
| 125 | 功率（kW） | 125 | 125=22kW；302=405kW |
| J | 通信接口 | J | J=EtherNet/IP；N=无通信 |
以2711P-T10C4D1（PanelView Plus 7）为例解析：
| 型号段 | 含义 | 本例取值 | 说明 |
|---|---|---|---|
| 2711P | 产品系列 | 2711P | 2711P=PanelView Plus 7；2711R=PanelView 800 |
| T | 显示屏类型 | T | T=触摸屏；K=键控屏；B=键控+触摸 |
| 10 | 屏幕尺寸 | 10 | 04=4英寸；07=7英寸；10=10英寸；15=15英寸 |
| C | 通信接口 | C | C=EtherNet/IP+RS-232；N=无通信 |
| 4D1 | 操作系统/内存 | 4D1 | 4D1=Windows CE，512MB内存 |
四、AB选型步骤详解
步骤1：确定控制需求与规模
小型设备（<100点I/O）→ Micro800系列
中型系统（100~2000点I/O）→ CompactLogix 5380/5370系列
大型系统（>2000点I/O）→ ControlLogix 5580/5570系列
需要运动控制 → 选择支持CIP Motion的处理器
步骤2：选择处理器型号
根据内存需求选择：L3x（0.5M）、L7x（8M）、L8x（32M）
根据通信需求：是否需要EtherNet/IP、OPC UA、CIP Security
是否需要冗余：1756-L7xRM（冗余处理器）
步骤3：选配I/O模块
数字量输入：1756-IB16（16点24V DC输入）
数字量输出：1756-OB16E（16点24V DC输出，电子保护）
模拟量输入：1756-IF16（16通道模拟量输入）
模拟量输出：1756-OF8（8通道模拟量输出）
步骤4：变频器选型
确定电机功率 → 选择对应功率等级的PowerFlex变频器
确定电压等级：200~240V、380~480V、500~600V
确定控制方式：V/f控制、矢量控制、伺服控制
确定通信接口：EtherNet/IP、DeviceNet、ControlNet
步骤5：HMI选型
确定屏幕尺寸：4"、7"、10"、12"、15"、19"
确定通信接口：EtherNet/IP（标配）、RS-232/485
确定操作系统：Windows CE或定制系统
五、安装与接线注意事项
5.1 PLC安装注意事项
ControlLogix框架应安装在控制柜内，确保散热良好
I/O模块地址由物理槽位决定，更换模块时需注意槽位对应
通信电缆（EtherNet/IP）应使用屏蔽双绞线，屏蔽层单点接地
处理器模块的前面板有USB口和以太网口，用于编程和通信
5.2 变频器安装注意事项
PowerFlex变频器应垂直安装，上下保留足够散热空间
输入侧应加装线路电抗器或滤波器，减少谐波干扰
电机电缆应使用屏蔽电缆，屏蔽层两端接地
变频器接地端子必须可靠接地，接地电阻<4Ω
多台变频器安装时，应并排安装以利于散热
5.3 HMI安装注意事项
PanelView Plus 7应采用面板开孔安装，确保密封性
触摸屏应避免阳光直射和高温环境（工作温度0~55℃）
定期清洁触摸屏表面，避免油污和灰尘影响触摸灵敏度
六、常见选型误区
| 误区 | 错误做法 | 正确做法 |
|---|---|---|
| 处理器内存不足 | 选择内存过小的处理器，导致程序无法下载 | 根据程序规模选择合适内存：L7x（8M）适合大多数应用 |
| 通信接口不匹配 | 未确认HMI与PLC的通信协议是否兼容 | 确认双方均支持EtherNet/IP或其他统一协议 |
| 变频器功率选型不当 | 变频器功率小于电机功率，导致过载跳闸 | 变频器功率应≥电机功率，重载应用需加大一档 |
| I/O点数预留不足 | 未预留足够备用I/O点，导致后期无法扩展 | 预留15%~20%的备用I/O点 |
| 接地不规范 | 变频器与PLC共用接地，导致干扰 | 分开接地或采用单点接地，接地电阻<4Ω |
七、FAQ（精简版）
Q1：ControlLogix和CompactLogix有什么区别？
A：ControlLogix适合大型系统（最大128,000点I/O），支持冗余；CompactLogix适合中型系统（最大96,000点I/O），更紧凑经济。
Q2：PowerFlex 525和PowerFlex 753有什么区别？
A：PowerFlex 525功率范围0.37~22kW，经济型；PowerFlex 753功率范围0.75~2240kW，高性能型，支持更多控制方式和通信协议。
Q3：PanelView Plus 7支持哪些通信协议？
A：标配EtherNet/IP，可选DeviceNet、ControlNet、PROFINET等，具体取决于通信模块。
Q4：AB PLC的编程软件是什么？
A：RSLogix 5000（旧版）或Studio 5000（新版），用于ControlLogix/CompactLogix编程。
Q5：变频器输出端能否接接触器？
A：可以，但应在变频器停止输出后断开接触器，避免拉弧损坏接触器触点。
