德国 AIRTEC 爱尔泰克气动元件全系列产品解析
在全球工业自动化领域，气动控制技术凭借结构简单、安全可靠、成本可控的优势，成为自动化生产线、机床设备、新能源装备等场景的核心驱动技术之一。德国 AIRTEC（爱尔泰克）作为深耕气动领域的知名品牌，以精密制造工艺、稳定的产品性能、完善的产品矩阵，为全球工业客户提供全场景气动控制解决方案。上海韦米机电设备有限公司长期常备该品牌系列气动元件常规型号现货，可为各行业客户提供正品选型、技术支持与一站式采购服务，本文将基于原厂型号体系，对 AIRTEC 爱尔泰克核心气动产品进行全面解析。
一、AIRTEC 爱尔泰克品牌简介
德国 AIRTEC 爱尔泰克是全球知名的气动元件专业制造商，拥有数十年气动控制技术积累，以高品质、长寿命的产品特性享誉业界。核心优势集中在高重复精度、长使用寿命、强环境适应性与标准化模块化设计，尤其适配多粉尘、潮湿等恶劣工况，可满足各类复杂工业气动控制需求。
产品覆盖阀类、阀岛、逻辑阀、气缸及辅助元件等全系列，实现从基础控制元件到气源处理、阀岛系统的全产业链布局，型号命名规范、参数清晰，便于选型，是汽车制造、3C 电子、机床加工、新能源等多行业的主流供应商。上海韦米机电深耕该领域多年，可提供精准选型、产品配套与售后支持，保障客户气动系统稳定运行。
上海韦米机电核心供应
二、AIRTEC 爱尔泰克核心产品系列与主流型号解析
（一）机控阀与手控阀系列（核心基础阀类）
该系列是气动系统现场控制、行程限位、安全联锁的核心基础元件，分为机控阀（机械触发）和手控阀（手动操作），适配现场手动操作与机械行程触发需求。
主流细分系列与型号含义
本系列覆盖四大核心品类，核心型号及编码规则解析如下：
直动圆头阀（E系列）：核心型号E-18-310、E-18-510等，E为系列标识；18/25/28为接口规格（18=G1/8、25=M5）；310/510为功能代号（3/2通径/5/2通径，均弹簧复位）；后缀“-Q”可扩大压力范围至-0.95~12bar。
滚轮杠杆阀（ER系列）：核心型号ER-18-310、ER-18-510等，ER为系列标识，其余代号与E系列通用，核心差异为滚轮杠杆机械触发。
单向滚轮杠杆阀（EL系列）：核心型号EL-18-310、EL-18-510等，EL为系列标识，仅在特定方向机械作用力下触发，其余代号与E、ER系列通用。
手控阀（HF/HR系列）：核心型号HF-14-310、HR-18-530等，HF为弹簧复位型，HR为带锁定型；14/18为接口规格（14=G1/4、18=G1/8）；310/320/510等为功能代号，后缀“-Q”可扩大压力范围。
产品核心信息
功能特性：机控阀响应快、重复定位准，ER系列适配机械传动自动控制，EL系列防反向误触发；手控阀操作便捷，锁定型可持续通气，适配安全急停、手动调试。
材质与参数：阀体为阳极氧化铝，密封件标配NBR和POM（可选FKM）；工作压力0-10bar，温度-10℃~+70℃，通径2-9mm，接口覆盖M5-G1/2。
应用场景：机床、自动化产线、包装机械的行程控制、手动调试、安全联锁，以及小型气动执行元件控制、设备限位等。
安装注意：支持面板式、底座式安装；安装时匹配驱动方向与行程，清洁气路，低温工况更换耐低温密封件，定期检查密封件磨损。

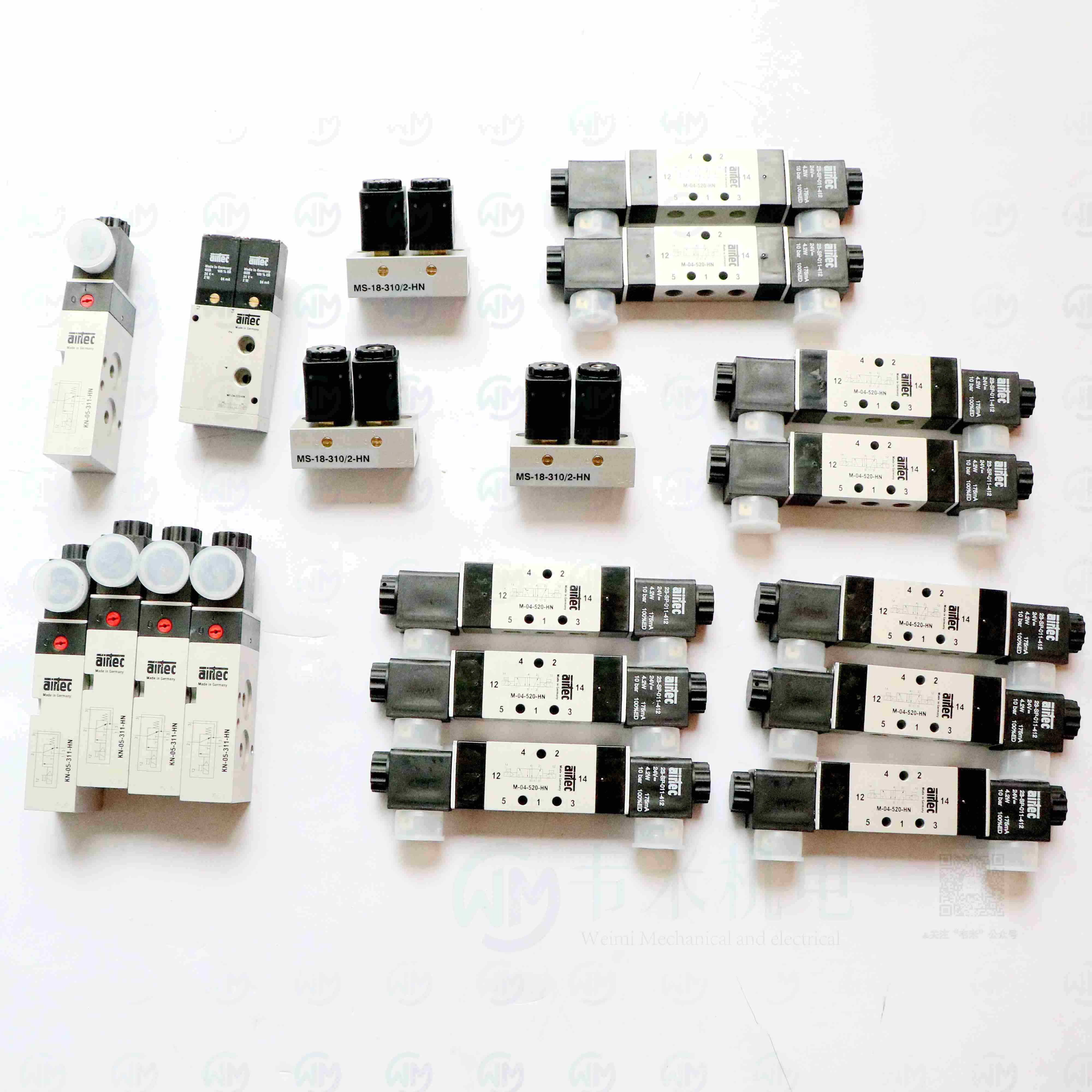

（二）电磁阀与气动换向阀系列
电磁阀是气动自动化系统核心控制元件，通过电磁驱动实现远程换向，覆盖单电控、双电控、二位/三位通断全规格，适配阀岛集成与独立安装。
主流型号与型号含义
M-05-310-HN-412（二位三通）：M=基础单电控系列，05=通径规格，310=二位三通，HN=带手动操作，412=DC24V（O12=AC220V）；ME=低功耗型，MO=带节流型。
M-05-510-HN-412（二位五通）：510=二位五通，其余代号同前；530/533代表三位五通中封/中泄机能。
BM-01-510-HNR-432（二位五通双电控）：BM=双电控系列，HNR=线圈右装，432=对应电压；BME=低功耗双电控型。
产品核心信息
功能特性：响应快、换向可靠，标配IP65防护；单电控弹簧复位，双电控断电保位，低功耗型号节能，部分支持PROFINET等工业总线，可集成阀岛。
材质与参数：阀体为压铸铝合金，阀芯为精密不锈钢，密封件标配丁腈橡胶（可选FKM）；线圈F级绝缘，工作压力0.5-10bar，响应≤15ms，温度-10℃~+60℃，电压覆盖主流规格。
应用场景：汽车制造、3C电子、新能源装备等自动化气动回路远程控制，各类产线集中控制。
安装注意：支持多种安装方式；接线确认电压匹配，气源过滤干燥，潮湿粉尘环境选用高防护型号，定期检查线圈与密封。
（三）气动线圈与电气连接配件系列
该系列是电磁阀核心配套元件，标准化设计可通用互换，保障电气控制稳定性，适配全系列电磁阀与阀岛。
主流型号与型号含义

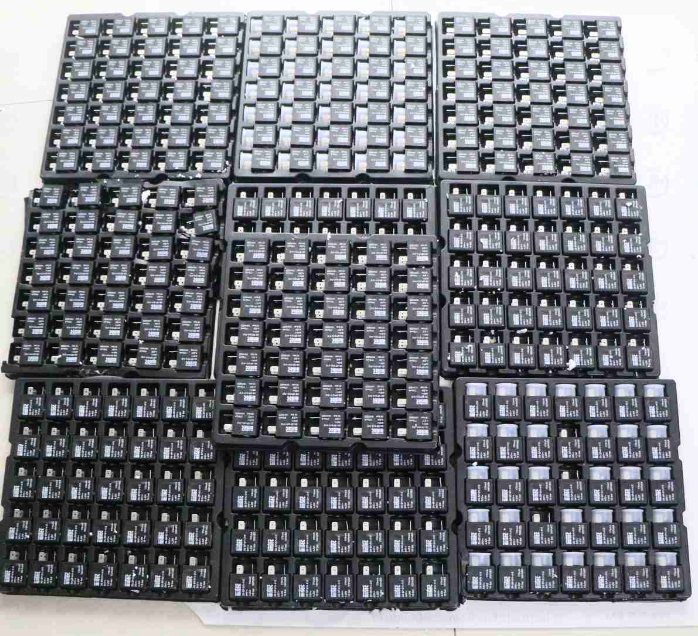

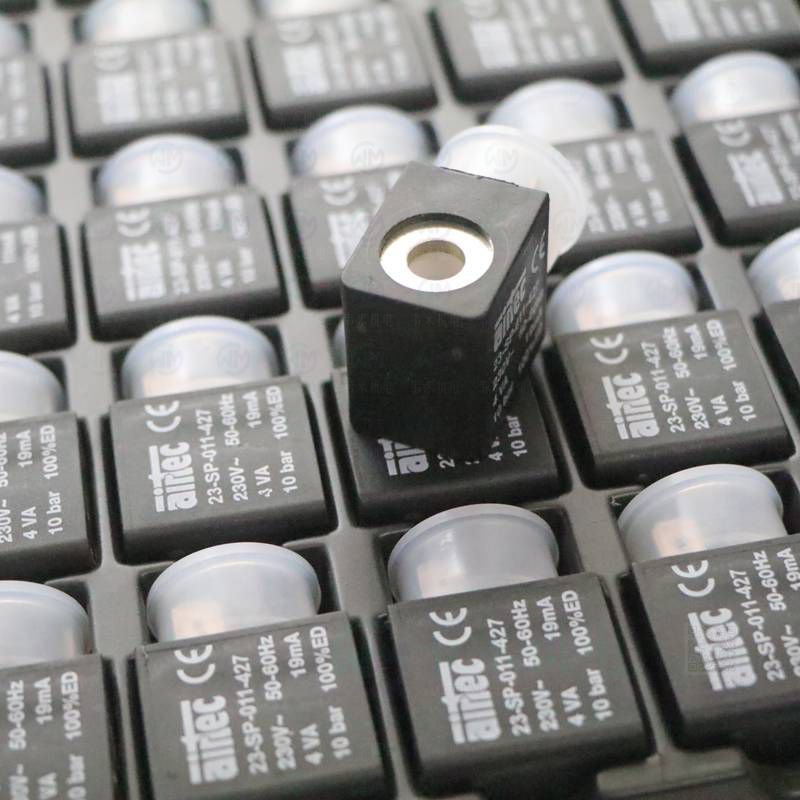

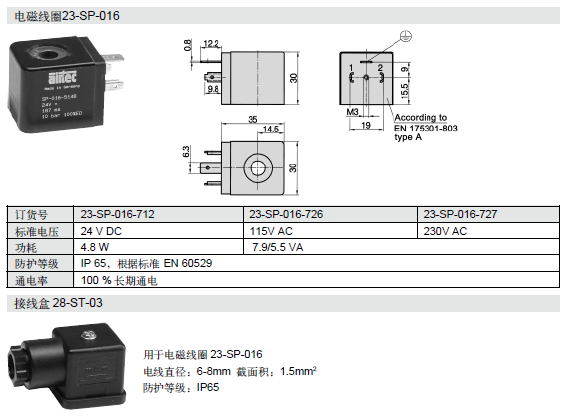

23-SP-011-412（标准电磁线圈）：23=线圈系列，SP=标准型，011=规格，412=DC24V（712=AC220V）；后缀-G=带整流器，-1=带浪涌保护。

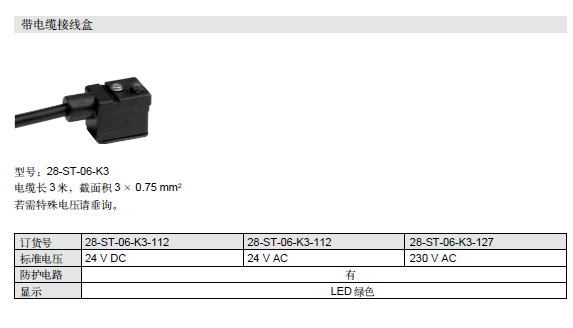

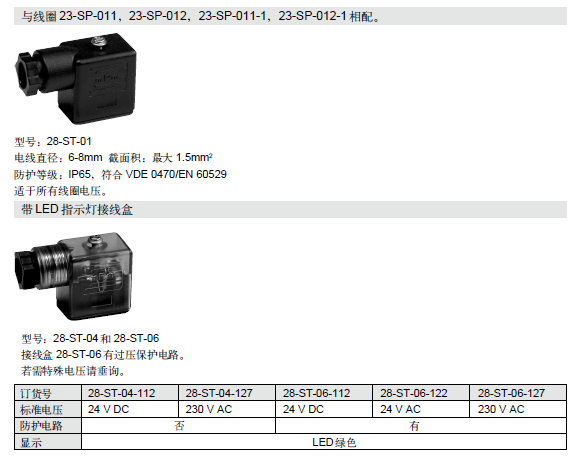

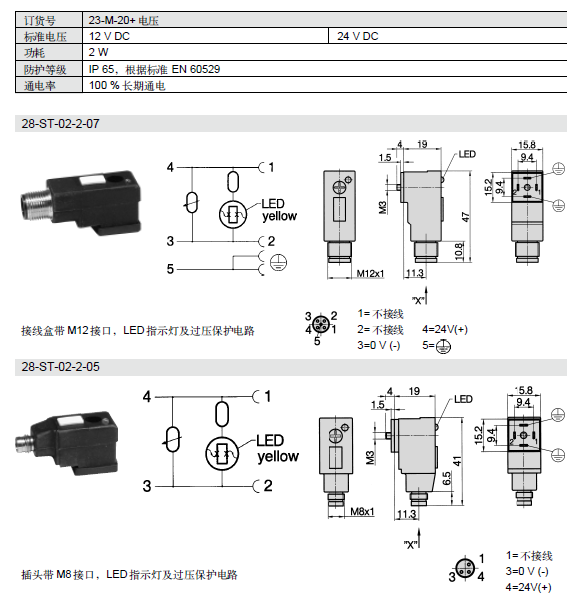

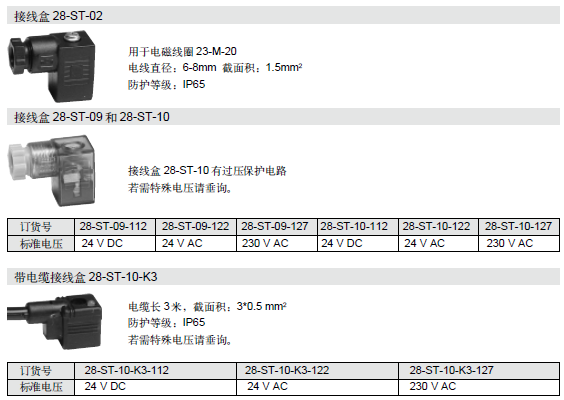

28-ST-10-112（电气连接插头）：28-ST=插头系列，10=规格，112=M12接口（127=7/8接口）；后缀-K3=带LED与浪涌保护。
产品核心信息
功能特性：线圈温升低、吸力稳定，抗电压波动；插头防水防尘、防误接，可选指示灯与浪涌保护，适配阀岛总线接口。
材质与参数：线圈骨架为耐高温PBT，漆包线QZY级，绝缘F级；插头外壳阻燃尼龙，接触件镀金；线圈温度-40℃~+120℃，插头防护最高IP67。
应用场景：配套AIRTEC电磁阀、阀岛，用于机床、户外设备、矿山等场景的电气连接与信号传输。
安装注意：线圈旋装于阀体，插头快插接线；确保规格匹配，做好防水密封，不超额定电压，总线接口做好接地抗干扰。
（四）阀岛系列（集成化控制核心）
阀岛是核心集成产品，集成多组电磁阀、电气控制及I/O模块，通过总线集中控制，简化布线、提升稳定性，分为RE-10（小型）、RE-19（中型）、RE-26（大型）三大系列。
主流细分系列与型号含义
小型阀岛（RE-10系列）：核心型号RE-10-DT-01、RE-10-ES，适配4-12个阀；DT-01=压力分区块，ES=外控气模块；配套阀LF-10系列，310/2=2个3/2常闭阀，511=2个5/2弹簧复位阀。
中型阀岛（RE-19系列）：核心型号RE-19/8-M、RE-19/12-AS3，适配4-24个阀；8/12=阀数量，M=多针插头，AS3=ASI总线；配套阀KF系列，09/10=接口规格，510/530=功能代号。
大型模块化阀岛（RE-26系列）：核心型号RE-26/08-M-1-080等，适配4-24个阀；08/12=阀数量，1-080=管路规格；配套阀KF-26系列，310/2=2个3/2阀，520=5/2双电控阀。
产品核心信息
功能特性：模块化可扩展（2-24位阀），RE-26系列阀位配置灵活；支持主流工业总线，集成I/O模块，具备诊断功能，支持外先导供气。
材质与参数：阀体为阳极氧化铝，底座为阻燃工程塑料；工作压力2-8bar，单阀流量300-2100 NI/min，接口G1/8-G1/4，防护IP65。
应用场景：小型设备精密控制、中型产线气动集成，以及大型自动化产线、汽车焊装线、锂电产线的多回路集中控制。
安装注意：支持DIN导轨、面板安装；提前规划阀位与通讯，做好接地，气源过滤干燥，定期检查总线与阀位状态。
（五）逻辑阀系列（特殊功能控制元件）
该系列实现延时、双手操作、逻辑控制等特殊功能，是精细化控制关键元件，涵盖延时阀、双手操作阀、节流阀等全品类。
主流细分系列与型号含义
延时阀（VZ系列）：核心型号VZ-18-310、VZ-25-310，VZ=系列标识，18/25=接口，310=3/2通径；流量160-600 NI/min，延时0.25-20s，用于气缸动作延时等。
双手操作阀（SZ/SZS系列）：核心型号SZ-18-310、SZS-14-510，SZ=基础型，SZS=带自锁；流量280-1300 NI/min，需双手同步操作，适配冲压等高危场景。
软启动阀（SU系列）：核心型号SU-25-310，流量160 NI/min，实现执行元件平稳启动，避免压力冲击。
与/或阀（AN/OR系列）：核心型号AN-18、OR-25，AN=与阀（双信号输入），OR=或阀（单信号输入），用于气路逻辑联动。
单向节流阀（DR系列）：核心型号DR-18、DR-12，调节气缸速度，流量120-1400 NI/min，适配装配线等场景。
快速排气阀（SE系列）：核心型号SE-18、SE-12，流量600-5600 NI/min，快速排气缩短动作周期，提升效率。
压力开关（PE系列）：核心型号PE-18-01-40、PE-25，转换压力信号为电信号，最大压力110bar，用于压力监测与过载保护。
安装与使用注意事项
按气流方向安装，延时阀校准参数，双手操作阀确保气路同步；匹配通径与流量，压力开关定期校准，保障信号精准。
（六）气缸系列（气动执行元件）
AIRTEC气缸遵循国际标准，将气压能转化为直线运动，分为薄型、标准、微型、导向、螺纹等类型，覆盖单/双作用、全规格缸径，适配各类直线驱动需求。
主流细分系列与型号含义
薄型气缸（NXE/NXD系列）：NXE=单作用，NXD=双作用；040/050=活塞直径（mm），030/050=行程（mm）；活塞直径12-100mm，带传感器槽，适配狭小空间。
标准气缸（XL/XG系列）：XL=标准型（32-125mm缸径），XG=大型（160-200mm缸径）；遵循国际标准，带可调衬垫与永磁铁，适配重载长行程。
微型气缸（HE/HM系列）：遵循DIN ISO 6432，活塞直径8-16mm，适配微型设备精密驱动。
导向气缸（LX系列）：带线性导向，避免活塞转动，适配高精度定位与装配。
螺纹气缸（HA/HB系列）：单作用，带螺纹安装，适配小型夹具、阀门驱动。
产品核心信息
功能特性：输出稳定、运动平稳，低摩擦密封寿命长；可选磁环开关、气缓冲等配置，标准化设计可互换，适配恶劣工况。
材质与参数：缸筒为高精度铝合金，活塞杆镀铬不锈钢；缸径8-200mm，行程5-2000mm，工作压力1-10bar，温度-20℃~+80℃。
应用场景：自动化装配、物料搬运、机床上下料、锂电设备等直线驱动工位，以及精密仪器、汽车生产线等场景。
安装注意：多种安装方式，保证活塞杆与负载同轴，气源过滤干燥，不超出行程使用，定期维护。
（七）气源处理元件系列
气源处理元件是气动系统“前端防护核心”，实现压缩空气过滤、调压、油雾润滑，去除杂质、稳定压力，延长后端元件寿命。
主流型号与型号含义
FK-18 压缩空气过滤器：FK=过滤器系列，18=G1/2接口；FKA/FKF/FKM=不同过滤精度，14=G1/4接口。
FROK-18-10-5 过滤调压油雾二联件：FROK=三合一系列，18=接口，10=调压0-10bar，5=过滤精度5μm。
产品核心信息
功能特性：一站式完成净化、稳压、润滑，过滤精度可选5/20/40μm，部分带自动排水，适配无人值守工况。
材质与参数：滤杯PC（高压可选金属），滤芯烧结铜/聚酯纤维；接口G1/8-G1寸，调压0.5-10bar，耐压16bar，温度-10℃~+60℃。
应用场景：空压站末端、气动设备前端，适配所有气动回路，尤其适配矿山、水泥等多粉尘工况。
安装注意：串联/壁挂安装，按气流方向安装；定期排放冷凝水、更换滤芯，高压低温选用金属滤杯并配安全阀。
（八）气动接头与辅件系列
该系列是气动系统基础连接件，覆盖气管连接、排气降噪等需求，与AIRTEC全系列元件完美适配，保障系统稳定。
主流型号与型号含义
40-001-060-18 直通快插接头：40=辅件系列，001=直通型，060=适配6mm气管，18=G1/8螺纹。
40-90-018 气动静音器：40-90=静音器系列，018=G1/8接口，降噪量≥25dB。
产品核心信息
功能特性：快插接头插拔便捷、密封可靠；静音器降噪20-30dB，过滤排气杂质，标准化设计可适配同规格其他品牌。
材质与参数：接头黄铜镀镍/工程塑料，密封件丁腈橡胶；工作压力0-16bar，适配气管4-12mm；静音器烧结铜/阻燃塑料，接口G1/8-G1寸。
应用场景：气动回路气管连接、电磁阀/气缸排气降噪，覆盖全行业气动系统辅助配套。
安装注意：接头插紧气管，螺纹端密封；静音器旋装排气口，定期清洁避免堵塞。
三、上海韦米机电设备有限公司供应服务优势
上海韦米机电聚焦气动元件供应与技术服务，核心优势如下：
正品保障，现货充足：常备全系列常规产品原厂正品现货，常规型号当日发货，提供原厂技术资料与售后。
专业选型，技术支持：专业团队提供精准选型、故障排查，针对恶劣工况定制解决方案，提供原厂级技术支持。
快速交付，一站式服务：完善仓储体系保障交付，提供非标定制、批量采购、打包采购，降低客户成本。
全行业覆盖，经验丰富：服务汽车、新能源、矿山等多行业，具备丰富应用经验，深度匹配行业工况。
四、结语
德国AIRTEC凭借深厚技术积累、精密工艺与全品类矩阵，成为工业自动化气动控制优选品牌。
上海韦米机电将持续深耕该产品线，以正品保障、专业技术、高效服务，为客户提供稳定的元件供应与全流程支持，助力设备高效运行。
