力士乐REXROTH电磁阀阀芯机能型选型攻略——A/B/C/D/E/F/G/H/J/M/L/T/U/Q/V/W/Y型阀芯中位机能详解

一、为什么选择力士乐REXROTH电磁阀？

博世力士乐（Bosch Rexroth）是德国液压与传动技术制造商，其电磁换向阀产品广泛应用于工程机械、冶金设备、塑料机械、机床、船舶及航空航天等领域。力士乐电磁阀以高可靠性、长寿命、低泄漏著称，在苛刻工况下仍能保持稳定的换向性能。

力士乐电磁阀阀芯（也称滑阀机能型）是电磁换向阀的核心执行部件，决定了阀在中位时各油口的连通方式，直接影响液压系统的控制逻辑和安全性。不同机能型的阀芯适用于不同的液压回路设计，选型时必须根据系统的工作要求进行精确匹配。

韦米机电常年经销全系列REXROTH电磁阀及配套连接件、密封维修包，可为用户提供正品保障和专业技术选型支持。

• 工程机械——挖掘机、装载机、起重机液压系统

• 冶金设备——轧机、连铸机液压控制

• 塑料机械——注塑机合模与注射控制

• 机床工具——CNC液压夹具、刀架换位

• 船舶海工——舵机、锚机液压系统

• 航空航天——地面保障设备液压系统

• 风力发电——偏航与变桨液压控制

• 煤炭矿山——液压支架、采煤机控制

二、力士乐电磁阀阀芯全系列机能型图示

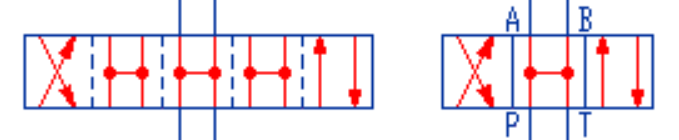

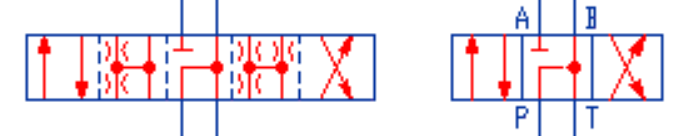

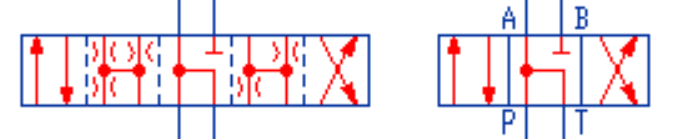

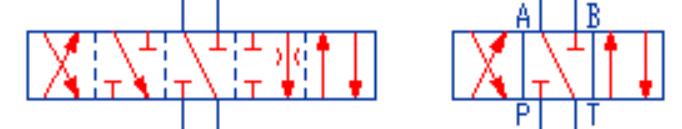

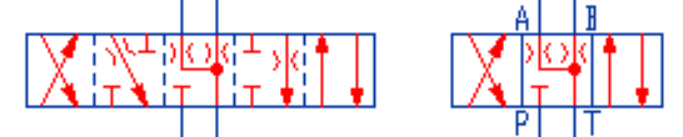

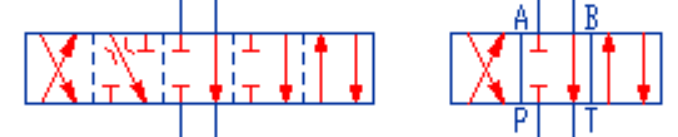

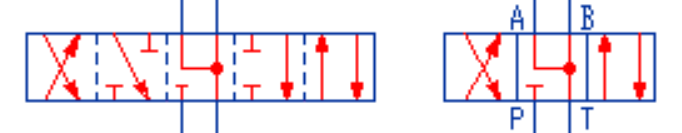

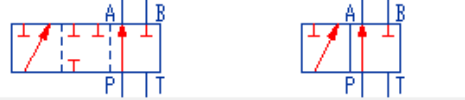

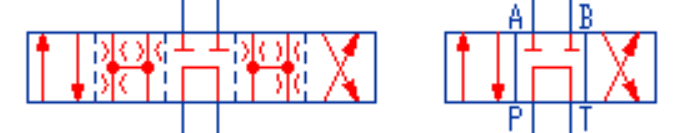

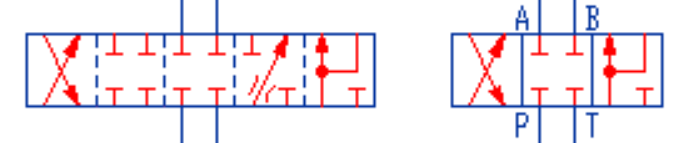

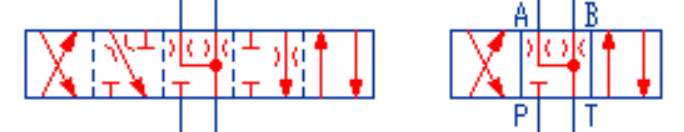

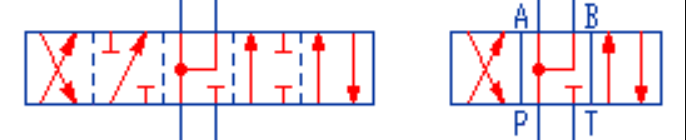

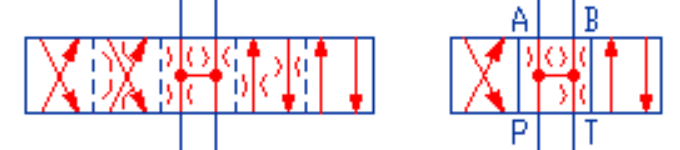

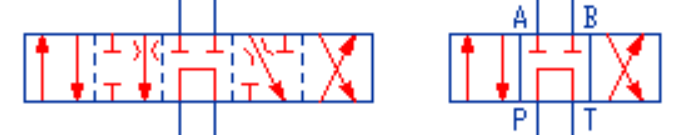

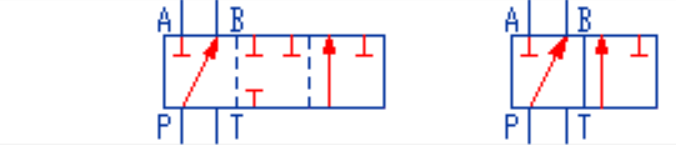

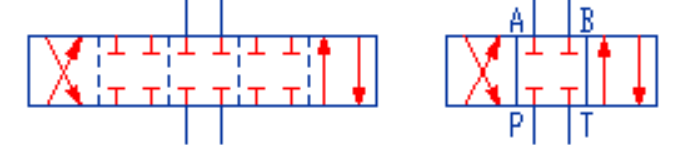

以下是力士乐REXROTH电磁换向阀阀芯的各种中位机能型（中位机能）的换向图示。阀芯机能型用英文字母标识，不同字母代表不同的中位油路连通方式。左图为电磁铁a侧通电时的油路状态，中图为中位（两个电磁铁均断电）时的油路状态，右图为电磁铁b侧通电时的油路状态。

图例说明：

• P——压力油口（进油口）

• T——回油口（接油箱）

• A、B——工作油口（接执行元件，如液压缸或液压马达）

• 实线连通——油口之间导通

• 阻断——油口之间封闭

可按需定制各种规格型号，如有需求请联系客服，我们真诚期待您的来电！

A 阀芯

A型阀芯中位时，P、T、A、B四个油口全部封闭。两位阀电磁铁通电时，一侧P→A、B→T导通；断电回到中位全部封闭。

特点：中位时液压缸可在任意位置锁定，系统保压，适用于需要定位保持的回路。

B 阀芯

B型阀芯中位时，P、T、A、B四个油口全部互通。电磁铁通电时切换为标准换向通路。

特点：中位时系统卸荷，执行元件浮动，适用于需要自由浮动或卸荷的场合。

C 阀芯

C型阀芯中位时，P、A导通，B、T封闭。

特点：中位时压力油始终与A口连通，可使单作用液压缸或液压马达在中位保持进油压力，适用于需要单侧保压的回路。

D 阀芯

D型阀芯中位时，P、B导通，A、T封闭。

特点：与C型阀芯类似，但中位时压力油与B口连通，适用于反接液压缸保压或特定方向保持压力的场合。

E 阀芯

E型阀芯中位时，P、T、A、B全部互通（与B型类似），电磁铁切换时实现标准换向功能。

特点：中位全开互通，系统完全卸荷，液压缸处于浮动状态，适用于需要多阀并联、避免干涉的液压系统中。

F 阀芯

F型阀芯中位时，P、T、A、B全部封闭（与A型相同），但两侧通电时的换向通路配置不同。

特点：中位全封闭，系统保压，执行元件锁定。在某些特定的三位四通换向阀型号中，F型的边位通路方向与A型相反。

G 阀芯

G型阀芯中位时，P、A、B互通，T封闭。

特点：中位时压力油同时作用于A口和B口，可实现液压缸的差动连接，适用于需要差动快进的回路设计。

H 阀芯

H型阀芯中位时，P、T、A、B全部互通。

特点：中位全互通，系统完全卸荷，液压缸浮动。与E型类似，是最常用的卸荷型中位机能之一，应用于需要系统不工作时完全卸压的场合。

J 阀芯

J型阀芯中位时，P封闭，A封闭，B与T导通。

特点：中位时B口回油箱，A口封闭保压。适用于单侧需要泄压而另一侧需要保压的液压回路。

L 阀芯

L型阀芯中位时，P封闭，A与T导通，B封闭。

特点：中位时A口回油箱，B口封闭保压。与J型对称，适用于方向相反的单侧卸荷保压回路。

Y 阀芯

Y型阀芯中位时，P封闭，A、B、T互通。

特点：中位时进油口封闭保压，执行元件两腔均与回油口连通，处于浮动状态。应用于多执行元件并联系统，避免换向时的压力冲击。

M 阀芯

M型阀芯中位时，P与T导通（系统卸荷），A、B封闭。

特点：中位时系统卸荷但执行元件锁定在当前位置，是应用比较广泛的机能型之一。适用于需要在不工作时系统卸压，同时保持液压缸位置的场合。

P 阀芯

P型阀芯中位时，P、A、B互通，T封闭。

特点：与G型类似，中位时压力油同时进入A口和B口，形成差动回路。适用于需要液压缸差动快速前进的场合。

Q 阀芯

Q型阀芯中位时，P、A、B、T半开连通（油口之间通过节流小孔连通）。

特点：中位时各油口不完全封闭也不完全导通，而是通过节流小孔缓慢连通，可实现缓冲效果，减少换向冲击。

R 阀芯

R型阀芯中位时，P封闭，A与T导通，B封闭。

特点：与L型类似，中位时A口与T口连通回油，P口和B口封闭。适用于特定方向的单侧卸荷回路。

T 阀芯

T型阀芯中位时，P封闭，A、B、T互通。

特点：与Y型功能相同，中位时进油封闭，执行元件浮动。某些型号系列中T型与Y型可互换使用。

U 阀芯

U型阀芯中位时，P、T封闭，A与B导通。

特点：中位时进油和回油封闭，执行元件两腔互通。适用于需要液压缸两腔均压、使活塞处于浮动状态的回路，系统保持压力。

V 阀芯

V型阀芯中位时，P封闭，A与B、T半开连通（通过节流方式）。

特点：中位时进油封闭，A口和B口通过节流小孔缓慢与T口连通，具有缓冲作用，适用于对换向平稳性要求较高的场合。

W 阀芯

W型阀芯中位时，P、T、A、B全部处于半开状态（各油口之间通过节流小孔部分连通）。

特点：中位时系统不完全卸荷也不完全封闭，通过节流维持一定压力，同时具有缓冲减振效果。适用于对换向冲击敏感的高精度液压系统。

三、阀芯中位机能对比速查表

四、力士乐电磁阀主要产品系列

力士乐电磁换向阀产品线丰富，涵盖不同通径、不同压力等级和不同控制方式。以下是常用系列产品概览：

五、如何正确选型？

电磁阀阀芯选型流程

┌──────────────────────────────────────────────────────┐
│  第1步：确认系统基本参数                              │
│  ├── 工作压力（最高/额定）                            │
│  ├── 额定流量（L/min）                                │
│  └── 介质类型（矿物油/环保液等）                       │
├──────────────────────────────────────────────────────┤
│  第2步：确定阀的功能要求                              │
│  ├── 控制位数（二位/三位）                             │
│  ├── 电磁铁数量（单电磁铁/双电磁铁）                   │
│  ├── 中位机能要求（A/B/C/D/E/F/G/H/J/M/L/T/U/Q/V/W/Y）│
│  └── 弹簧复位/钢球定位                                │
├──────────────────────────────────────────────────────┤
│  第3步：选择安装方式                                  │
│  ├── 板式连接（底板安装）                              │
│  ├── 螺纹连接（管式）                                  │
│  └── 叠加式连接                                       │
├──────────────────────────────────────────────────────┤
│  第4步：确定电气参数                                  │
│  ├── 电压（DC24V / AC220V / AC110V等）                │
│  ├── 功耗（湿式/干式电磁铁）                           │
│  └── 防护等级（IP65等）                                │
├──────────────────────────────────────────────────────┤
│  第5步：特殊要求确认                                  │
│  ├── 是否需要故障监控                                  │
│  ├── 是否需要手动应急操作                              │
│  └── 是否需要防爆认证（ATEX/EEx）                     │
└──────────────────────────────────────────────────────┘

选型必须确认的核心参数

六、常见问题 FAQ

Q1：电磁阀阀芯的中位机能型字母代表什么含义？

中位机能型字母（如A、B、C、M、H、Y等）表示电磁阀在两个电磁铁均断电时的中位状态下，P（压力油口）、T（回油口）、A（工作油口1）、B（工作油口2）四个油口之间的连通关系。不同字母对应不同的油路连通方式，决定了中位时系统的功能特性（如保压、卸荷、浮动等）。

Q2：M型和H型阀芯有什么区别？都是卸荷型的吗？

M型和H型都会在中位时使系统卸荷（P与T连通），但关键区别在于：

• M型：P→T通，但A和B封闭——执行元件锁定在当前位置，系统卸荷。适用于需要保持位置的场合。

• H型：P、T、A、B全部互通——执行元件处于浮动状态，系统完全卸荷。适用于需要自由浮动的场合。

选型时，如果中位时液压缸不能自由移动，应选M型；如果中位时允许液压缸浮动（如需手动推动），则选H型。

Q3：Y型和H型阀芯都可以让执行元件浮动，怎么选？

主要区别在于P口的处理：

• Y型：P口封闭，A、B、T互通。中位时系统保持压力，仅执行元件浮动。适用于多执行元件并联系统，换向时不会影响其他回路。

• H型：P、T、A、B全部互通。中位时系统完全卸荷，泵在低压下运行。适用于单执行元件系统或可以同时卸荷的系统。

Q4：力士乐电磁阀阀芯可以单独更换吗？

正常质保期内不可以自行拆卸。力士乐电磁换向阀的阀芯属于可更换件，在不更换阀体的情况下，通过更换阀芯即可改变阀的中位机能。例如，将一台4WE10E型电磁阀的E型阀芯更换为M型阀芯，即可改变中位机能。但更换时需注意：

• 确保阀芯与阀体的配合间隙在允许范围内

• 同一系列不同机能型的阀芯结构尺寸相同，可直接互换

• 不同通径（如NG6和NG10）的阀芯不能互换

• 更换后需检查换向灵活性和内泄漏量

Q5：带节流缓冲的机能型（Q、V、W型）在什么情况下使用？

Q、V、W型阀芯在中位时各油口之间通过节流小孔连通（而非完全导通或完全封闭），主要用于：

• Q型：全通带节流——适用于需要对系统各油口同时进行缓冲保护的场合

• V型：P封闭，A/B通过节流连T——适用于需要系统保压同时减小换向冲击的精密控制系统

• W型：全部半开带节流——适用于对换向平稳性要求最高的精密液压设备

这些带缓冲的阀芯主要用于大流量、高压或对噪声和振动有严格限制的场合。

Q6：如何判断阀芯是否磨损需要更换？

阀芯磨损是电磁阀最常见的故障原因之一，以下情况表明阀芯可能需要更换：

• 内泄漏量明显增大，中位时执行元件出现缓慢移动（"爬行"）

• 换向时有明显的液压冲击或噪声增大

• 电磁铁通电后阀芯动作迟缓或不动作

• 系统压力不稳定，出现异常波动

• 油液温度异常升高（内泄漏导致功率损失转化为热量）

建议在设备大修或每运行8000-10000小时时检查阀芯磨损情况。

七、力士乐电磁阀型号解读

以力士乐最常用的 4WE10E-6X/EG24N9K4 型电磁换向阀为例，逐段解析型号含义：

选型提示：更换阀芯时，只需关注型号中的机能型字母（如E、M、H、Y等）和通径（如6、10、16等），确保这两个参数与原阀匹配即可。例如4WE10E的E型阀芯可更换为4WE10M的M型阀芯，两者阀体完全相同。

八、维护保养要点

联系我们

如需查询 Rexroth 力士乐电磁阀阀芯 具体型号的价格和货期，请联系韦米机电：

• 询价热线：（+86）021-61116911      13524122975

• 微信在线客服：「点击•立即联系」


• 邮箱：fred@we-mi.com

我们主营经销产品还有 FESTO、SMC、AIRTEC、Rexroth、Parker、ATOS 等进口品牌液压气动元件，提供正品保障和专业技术支持。

本文技术参数来源于品牌官方样本、行业百科以及十多年行业技术沉淀积累，仅供参考选型使用。最终选型请以官方最新版本为准。

更新日期：2025年05月
