辉托斯ARGO-HYTOS比例阀

ARGO-HYTOS比例阀

上海韦米机电设备有限公司专业经营ARGO-HYTOS比例阀：

ARGO-HYTOS比例阀包括：比例方向阀、直动式比例溢流阀、先导式比例溢流阀、比例直动式减压阀、Proportional Pilot Operated Pressure Reducing Valves、先导式比例减压阀、Proportional Pressure Reducing - Relieving Valve, Manually Operated、两位压力补偿器、三位压力补偿器、比例阀电子控制器

一、

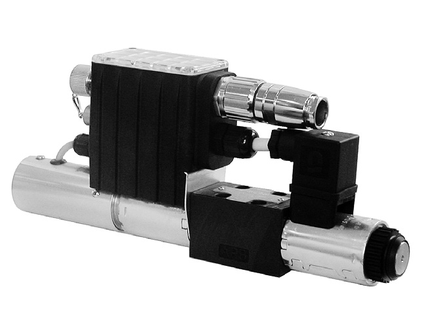

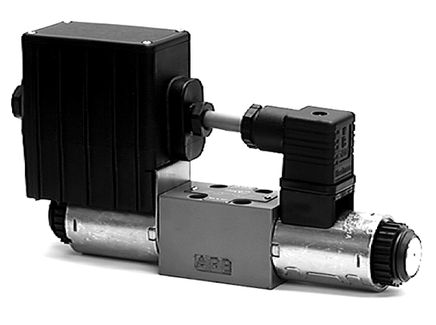

比例方向阀

1、

比例换向阀

PRM2-04

通径04 ● 压力至320 bar ● 流量至20 L/min

紧凑型结构，集成放大器

可靠性高

在不断开液压回路的情况下可方便更换电磁线圈及放大器

连续流量控制

安装尺寸按DIN 24 340 / ISO 4401 / CETOP RP121

2、

比例换向阀

PRM7-04

通径04 (02) • 压力至320 bar (4600 PSI) • 流量至20 l/min (5.3 GPM)

 数字控制

 紧凑型结构

 比例电磁线圈驱动

可靠性高，滞后小

 安装尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

3、

比例换向阀

PRM2-06

通径06 • 压力至350 bar • 流量至40 l/min

紧凑型结构，集成放大器

可靠性高

在不断开液压回路的情况下可方便更换电磁线圈及放大器

连续流量控制

安装尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

4、

比例方向阀

PRM7-06

通径 06 • 压力至 350 bar • 流量至40 l/min

 数字控制

 紧凑型结构

 比例电磁铁驱动

 可靠性高，滞后小

 安装尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

5、

比例换向阀

PRM6-10

通径10 (D 05) • 压力至350 bar (5100 PSI) • 流量至80 l/min (21 GPM)

紧凑型结构，集成放大器

可靠性高

在不断开液压回路的情况下可方便更换电磁线圈及放大器

连续流量控制

安装尺寸按DIN 24 340 / ISO 4401 / CETOP RP121-H

6、

比例换向阀

PRM7-10

通径 10 (D 05) • 压力至350 bar (4600 PSI) • 流量至80 l/min (21 GPM)

 数字控制

 紧凑型结构

 比例电磁铁操作

 可靠性高，滞后小

 安装尺寸  ISO 4401 和 DIN 24 340 /

7、

Proportional Directional Control Valve, with Digital Onboard Electronics and Internal Feedback

PRM9-10

Size 10 (D05) • Qmax 60 l/min (16 GPM) • pmax 350 bar (5100 PSI)

Direct acting proportional control valve with integrated digital onboard electronics (OBE), proportional control, spool and process feedback

Control valve with subplate mounting surface acc. to ISO 4401, DIN 24340 (CETOP 05) standards

The valve opening and resulting flow rate can be modulated continuously in proportion to the reference signal

Digital electronics allows fine control of the valve spool position, reducing hysteresis and response time and optimizing the performance of the valve

Used for e.g. position and speed control of hydraulic actuators

Wide range of interchangeable spools available

The settings of electronics can individually be adjusted by a parametrization software

8、

比例换向阀

PRM8-06

通径06 • 压力至350 bar (5076 PSI) • 流量至140 l/min (37 GPM)

流量控制参数高

不间断的流量控制

可靠性高

紧凑型结构

安装尺寸按照DIN 24 340 / ISO 4401 / CETOP RP121-H

Easy to connect via USB ⇔ Micro-USB ports

Optical feedback of valve status through three LEDs

In the standard version, the valve housing is phosphated and steel parts are zinc-coated for 520 h protection acc. to ISO 9227

Enhanced surface protection for mobile sector available (ISO 9227, 520 h salt spray)

High hydraulic power limits and smooth running characteristic

Improved shock and vibration behavior

CANopen connectivity

二、

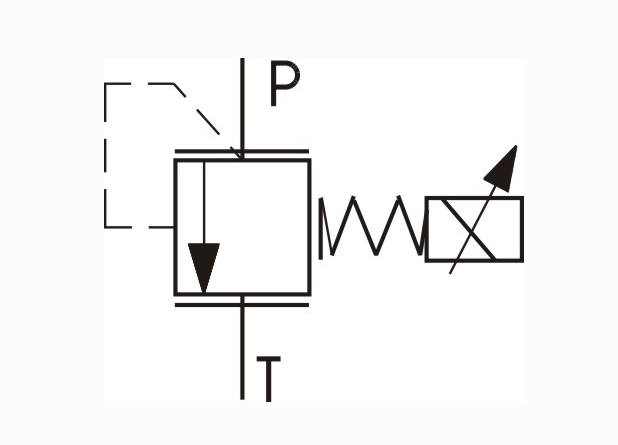

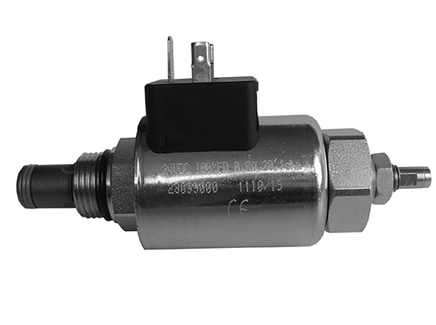

直动式比例溢流阀

1、

直动式比例溢流阀

SR1P2-A2

3/4-16 UNF • 流量至1,5 l/min (0.40 GPM) • 压力至350 bar (5100

螺纹插装式设计 ˆˆ

直动式锥阀芯 ˆˆ

压力调节范围广

ˆˆ 压力输出与直流电流输入成正比

ˆˆ 阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

2、

直动式比例溢流阀

SRN1P1-A2

3/4-16 UNF • 流量至1,5 l/min (0.40 GPM) • 压力至350 bar (5100

螺纹插装式设计 ˆˆ

直动式锥阀芯 ˆˆ

压力调节范围广 ˆˆ

压力输出与直流电流输入成正比 ˆˆ

阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

三、

先导式比例溢流阀

1、

先导式比例溢流阀

SR4P2-B2

7/8-14 UNF  流量至60 l/min (16 GPM)  压力至350 bar (5100 PSI)

螺纹插装式设计 ˆˆ

压力调节范围广 ˆˆ

压力输出与直流电流输入成正比 ˆˆ

阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

2、

先导式比例溢流阀

SRN4P1-B2

7/8-14 UNF  流量至60 l/min (16 GPM)  压力至350 bar (5100 PSI)

螺纹插装式设计 ˆˆ

压力调节范围广 ˆˆ

压力输出与直流电流输入成正比 ˆˆ

阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

四、

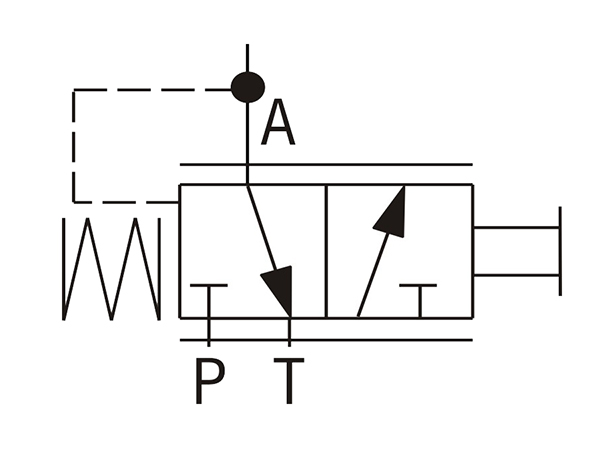

比例直动式减压阀

1、

比例减压阀

PP2P

通径 06 (03) • 50 bar (725 PSI) • 20 L/min (5.28 GPM)

 比例减压阀适用于行走设备

 紧凑型设备

 经济型插入式结构

2、

Proportional Pressure Control Valve, Reducing - Relieving, Direct-Acting, Slip-In Style

PP2P3-W3

Size D20 • Qmax 30 l/min (8 GPM) • pmax 50 bar (700 PSI)

 Valve is primary used in clutch control application typically in mobile transmissions

Excellent stability throughout flow range with rapid response to proportional current input change

Low hysteresis, accurate pressure control and low pressure drop through CFD optimized flow paths

Precise pressure control vs current and excellent repeatability

Integrated relief function for protection against pressure peaks

Solenoid electrical terminal AMP Junior Timer or Deutsch DT04-2P

12 or 24 V DC coils

Compact design with reduced solenoid dimensions for production cost savings

High flow capacity and low coil power consumption

Optional mesh screen

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

3、

比例减压阀

PVRM1-063/S

规格  (06) • 流量至50 bar (725 PSI) • 压力至20 l/min (5.29 GPM)

12V和24V为标准控制电压

多种接线端子可供选择

线圈接线端子可在沿轴线360度旋转

4、

比例减压阀

PVRM3-10

通径10 (05) • 压力至50 bar (725 PSI) • 流量至40 l/min (10.57 GPM)

 多种接线端子可供选择

 紧凑型设计

 安装尺寸按ISO 7789

五、

Proportional Pilot Operated Pressure Reducing Valves

1、

先导式比例减压阀

SP4P1-B4

7/8-14 UNF • 压力至30 bar (435 PSI) • 流量至40 l/min (11 GPM)

螺纹插装设计

压力调节范围广

12V和24V标准电磁线圈

压力输出与直流电流输入成正比

阀件标配处理为镀锌，防腐蚀功能可达240小时，相关标准ISO 9227

六、

先导式比例减压阀

1、

Proportional Pressure Control Valve, Reducing-Relieving, Pilot Operated, Slip-In Style

PP4P1-Z3

Size D20 • Qmax 40 l/min (11 GPM) • pmax 30 bar (435 PSI)

Excellent stability throughout flow range with rapid response to proportional current input change

Low hysteresis, accurate pressure control and low pressure drop through CFD optimized flow paths

Precise pressure control vs current and excellent repeatability

Integrated relief function for protection against pressure peaks

Solenoid electrical terminal: AMP Junior Timer or Deutsch DT04-2P

12 or 24 V DC coils

High flow capacity

Optional mesh screen

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

2、

先导式比例减压阀

SP4P2-B3

7/8-14 UNF •流量至60 l/min (16 GPM) • 压力至350 bar (5100 PSI)

螺纹插装式设计 ˆˆ

压力调节范围广 ˆˆ

压力输出与直流电流输入成正比 ˆˆ

阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

3、

先导式比例减压阀

SPN4P1-B3

7/8-14 UNF • 压力至350 bar • 流量至60 l/min

螺纹插装式设计

工作压力范围至350 bar

压力输出与直流电流输入成正比

高流量

12V和24V标准电磁线圈

阀件标配处理为镀锌，防腐蚀性高达240小时，相关标准ISO 9227

七、

Proportional Pressure Reducing - Relieving Valve, Manually Operated

1、

Proportional Pressure Reducing - Relieving Valve, Manually Operated

PVRR1-063

M20x1.5 • Qmax 20 l/min (5 GPM) • pmax 30 bar (435 PSI)

Excellent stability throughout flow range with the rapid response to manually adjusted spool position and to dynamic operating pressure changes

Low hysteresis, accurate pressure control and low pressure drop

Integrated relief function for protection against pressure peaks

In the basic position of actuator the output channel A is relieved by connecting to the tank

Pressure range up to 10 bar

Hardened precision parts

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

八、

两位压力补偿器

1、

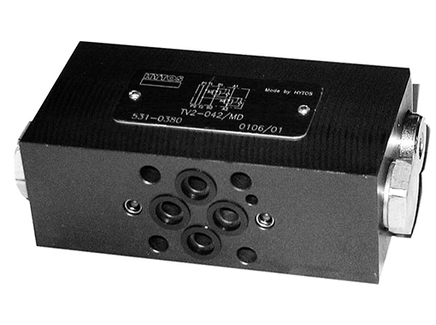

两通压力补偿器

TV2-042/M

     通径04 ●压力至320 bar ● 流量至16 l/min

模块化设计，垂直叠加安装

内置负载传感梭阀

安装尺寸按 ISO 4401:1994

2、

两通压力补偿器

TV2-062/M

通径06 ● 压力至320 bar ● 流量至32 l/min

 模块化设计，垂直叠加安装

 内置负载传感梭阀

 安装尺寸按ISO 4401:1994和DIN 24 340-A6

3、

2-Way Pressure Compensator, Spool-Type, Direct-Acting

TV2-102/S

M27x2 • Qmax 80 l/min (21 GPM) • pmax 350 bar (5100 PSI)

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of the pressure variations

Excellent stability throughout the flow range, rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 4 to 14 bar (58 to 203 PSI)

Quiet and modulate response to load changes

Integrated stroke limiter for reliable operation

Adjustable by allen key or hand knob, or delivered with fix setting

Hardened precision parts

High flow capacity

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

4、

两通压力补偿器

TV2-102

规格M27x2 ● 流量至80 l/min (21 GPM) ● 压力至350 bar (5100 PSI)

高强度、精加工的阀芯以及阀体 ˆˆ

Δp 提供定值压差和可调压差两种形式 ˆˆ

与 SB型叠加阀块组合可适用于叠加阀组 ˆˆ

阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

九、

三位压力补偿器

1、

3-Way Pressure Compensator, Spool-Type, Direct-Acting

TV2-063/S

M20x1.5 • Qmax 40 l/min (11 GPM) • pmax 350 bar (5100 PSI)

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of pressure variations

Excellent stability throughout flow range with rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 5 to 40 bar (72.5 to 580 PSI)

Quiet and modulate response to load changes

Hardened precision parts

High flow capacity

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

2、

3-Way Pressure Compensator, Spool-Type, Direct-Acting, Modular

TV2-043/M

Size 04 (D02) • Qmax 20 l/min (4 GPM) • pmax 320 bar (4600 PSI)

3-Way pressure compensator, spool-type, direct-acting with subplate interface acc. to ISO 4401, DIN 24340 (CETOP 02)

Modular design for vertical stacking assemblies with built-in load sensing shuttle valve

Meter-in flow control models with load sensing from optional consumer ports

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of pressure variations

Excellent stability throughout flow range with rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 5 to 40 bar (72.5 to 580 PSI)

Quiet and modulate response to load changes

Hardened precision parts

High flow capacity

Adjustable by allen key

In the standard version, the valve housing is phosphated and steel parts are zinc-coated for 240 h protection acc. to ISO 9227

3、

三通压力补偿阀

TV2-063/M

M20*1,5  ● 流量至40 L/min(11 GPM)  ● 压力至350 bar(5100 PSI)

高强度，精加工的阀芯以及阀体

P可调

与SB型叠加阀块组合可适用于叠加阀组

阀件标配处理为镀锌，腐蚀性性能可达240小时（相关标准ISO 9227）

4、

3-Way Pressure Compensator, Spool-Type, Direct-Acting

TV2-103/S

M27x2 • Qmax 80 l/min (21 GPM) • pmax 350 bar (5100 PSI)

The valve keeps the pressure drop between the inlet and the pilot connection at a constant level

Used as a load sensing valve with proportional directional and flow valves to control the flow rate independently of pressure variations

Excellent stability throughout flow range with rapid response to dynamic pressure changes

Spring setting of the variable adjustment compensator can be varied from 4 to 14 bar (58 to 203 PSI)

Quiet and modulate response to load changes

Integrated stroke limiter for reliable operation

Adjustable by allen key or hand knob, or delivered with fix setting

Hardened precision parts

High flow capacity

In the standard version, the valve is zinc-coated for 240 h protection acc. to ISO 9227

5、

三通压力补偿器

TV2-103

规格M27x2 ● 流量至80 l/min (21 GPM) ● 压力至350 bar (5100 PSI)

高强度、精加工的阀芯以及阀体 ˆˆ

Δp 提供定值压差和可调压差两种形式 ˆˆ

与 SB型叠加阀块组合可适用于叠加阀组 ˆˆ

阀件标配处理为镀锌，防腐蚀性能可达 240小时（相关标准ISO 9227）

十、

比例阀电子控制器

1、

外接式集成模拟放大器，适用于PRM2

EL3E

PRM2型比例换向阀的电子控制放大器模块

适用于通径04, 06,10的比例换向阀

紧凑型结构，可安装在35/7.5的导轨上，标准按DIN 50 022

保护等级- IP20

2、

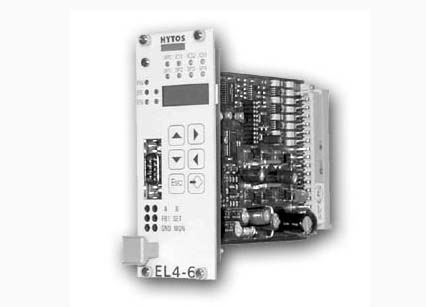

比例阀用数字放大器和控制器

EL4

EL4型放大器应用范围:

• 带或不带电反馈的传感器

• 直动式和先导式比例换向阀

• 比例流量控制阀

• 比例减压阀

• 比例压力调节阀

• 插装阀

• 带力矩马达的伺服阀

3、

比例阀电子元件

EL6

微型控制器设计

参数独立调节（包括斜坡上升和斜坡下降）

三位数字通过七段LED显示

调节读取方便、清晰

实时显示当前或者调节过程中的数值（电流或电压）

电源电压范围广泛

通过菜单设置，用户可以指定输入类型（例如，0-5V，0-10V，4-20mA）

斜坡上升沿时间设定范围广泛（0-99.5秒）

可提供恒值参考电压，从而轻松实现交流信号输入

节能型PWM回路，无热沉需要

电子限流回路/短路保护

反极性需要输入保护

ARGO-HYTOS是一家中型家族企业，拥有员工1300余名，在移动和工业液压系统流体和运动控制过滤技术方面有超过70年的经验。尤其是在移动式液压系统领域，ARGO-HYTOS跻身创新领导者行列。

我们把自己定位为偕同客户共同实施创新型个性化设计式系统解决方案的国际合作商。我们如此定位的基础是我们的模块化产品系列广泛，可灵活向定制化解决方案扩展。因此，我们利用自己的技术财富，反复给现代流体动力技术赋予新的动力。

ARGO-HYTOS拥有许多专利，并设定的新的行业标准。 ARGO-HYTOS集团在德国、捷克共和国、印度和中国创办有生产公司，另外还下辖许多销售和装配公司，能够在世界范围施加影响。另外，我们还和专业服务合作伙伴网络建立有合作关系。

ARGO-HYTOS的目标是为提高客户产品质量、持续保证客户获得可观利润做出实质性贡献。

 企业愿景

我们在保持家族企业性质的同时，在努力成为世界液压系统领导供应商。为了让客户生产出更优质的产品，我们希望自己在当前以及未来涉及的业务领域内都能保持创新领导地位。

行为准则

ARGO-HYTOS的目标是成为世界液压系统技术的领导制造商。

我们现在以及未来都将是具有长远愿景的家族企业。

该行为准则是我们社会责任的组成部分，是公司持续取得成功的先决条件。

责任

我们希望每个员工都能自行负责切实遵守本行为准则，同时也帮助同事遵守本行为准则。公司的管理层负责贯彻落实本行为准则。

此处所述的基本准则是公司的最低要求标准。

人权

我们承诺在自己的影响范围内遵守国际公认的人权要求。

童工

我们坚决杜绝使用童工，也期望合作伙伴杜绝使用童工。

我们保障《联合国儿童权利公约》所规定的儿童权利。

强迫劳动

我们不参与也不牵扯使用任意形式的强迫劳动。

歧视和尊重他人

我们有意提供不因性别、种族、肤色、宗教信仰、年龄、国籍、残疾或性取向而存在歧视和骚扰的工作环境。我们尊重每个员工的尊严、隐私和个性。

报酬和工作时间

我们承认工人需要给予适当的报酬，遵守各劳动市场的法定最低保障工资。我们遵守关于工作时间的法律法规。

工作环境改善

我们的员工进取心强、训练有素和尽职尽责，是我们保持竞争力的基础。我们视员工的发展进步为公司未来重要的投资。我们也重视社会和技术专业知识的发展。

工作和家庭的协调

利用家庭友善的安排和规定，我们加强员工的满意度和积极性，提高集团业绩。

健康安全

我们的目标是杜绝工伤事故。为此，我们提供安全健康的工作环境，让工人在工作期间不受健康危害，保持身体健康。为了保证实现该目标，我们不断改善工作条件，制定预防措施，加大技术安全投入，监控工作状况。

环保责任

在可持续发展和公平发展的经济背景下，我们把环境保护和自然资源保护，结合当代需要和下代需要为重要责任，从而保护、重构地球生态系统的完整性。

我们在全世界的生产工厂内维系环保管理体系，并持续对其进行改进。

我们最低限度必须遵守本地环保法规和ARGO-HYTOS集团的规程规范。

个人资料保护

我们员工和商业合作伙伴的隐私资料，在使用上很谨慎，仅在运营需要或法定要求时使用。未经授权，个人资料均予妥善保护，防止非授权人员查阅或遗失。

利益冲突、收礼和受贿

我们承诺，我们不收受引发利益冲突的礼物、报酬或持有此类投资。特别是，我们不赠予、提供或接受贿赂或其他非法酬谢。

商业合作伙伴

我们鼓励商业合作伙伴在其公司内部采取、实施类似的社会责任准则。
