口罩机主要常用气动元件:气缸、电磁阀、气动接头、气源处理器、气管等
[2020-04-02]

  口罩机主要常用气动元件:气缸、电磁阀、气动接头、气源处理器、气管等


 关于2019新型冠状病毒(2019-nCoV) ,目前对于新型冠状病毒所致疾病没有特异治疗方法。但许多症状是可以处理的,因此需根据患者临床情况进行治疗。此外,对感染者的辅助护理可能非常有效。做好自我保护包括:保持基本的手部和呼吸道卫生,坚持安全饮食习惯,并尽可能避免与任何表现出有呼吸道疾病症状(如咳嗽和打喷嚏等)的人密切接触。


因此出门带上口罩、勤洗手显得尤为重要。 随着国外疫情感染病例不断增长,国内外医用物资市场急需口罩、医用酒精、呼吸机等医用物资,包括口罩在内的很多物资出现供应不求,那么口罩机市场就显得很有投资机会,而常见的口罩机包括:医用平面口罩机、防尘防雾霾折叠口罩机、全自动口罩机、杯型口罩机、鱼型口罩机、异型口罩机等。


而口罩机的主要配件就是气动元件,口罩机常用气动元件主要包括气缸、电磁阀、气动接头、气源处理器、气管等基本元件。

韦米机电主营气动元件品牌涉及有AIRTECASCOAVENTICS、亚德客AIRTAC、SMC费斯托CKD、诺冠等气动品牌。

  常用的口罩机专用配件、口罩机常用气动元件气缸、关于口罩机上面的配件有气缸、油压缓冲器、浮动接头、气动二联件、手滑阀、电磁阀、汇流板、节流接头、磁性开关、手滑阀、消声器、堵头有哪些?


库存现货型号:
AIRTAC  A双轴气缸 TR10X50S
AIRTAC  A超博气缸 ACQ20X20SB  ACQ50X40S
AIRTAC  A标准气缸 MI20X100SCA
AIRTAC  A标准气缸 MI20X200SCM
AIRTAC  A配件 F-MI20LB
AIRTAC  A油压缓冲器 ACA1007-1
AIRTAC  A配件 F-MQS20
AIRTAC  A底座 200M11F
AIRTAC  A电子式传感器 DMSH-N020  DMSG-N0N0


部分常用配件型号如下:



气缸

ACQ20X20SB

气缸

ACQ20X30SB

气缸

ACQ50X40S

气缸

ACQJ40X20-20SB

气缸

ACQJ40X45-40SB

气缸

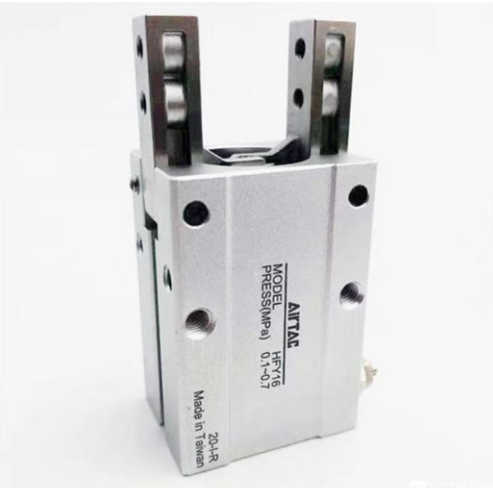

HFY20

气缸

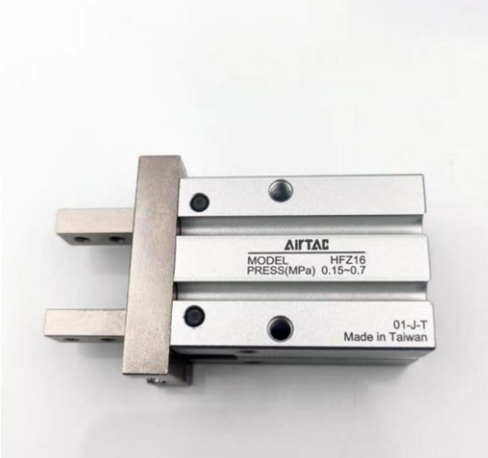

HFZ16

气缸

HLH16X20S

气缸

MI20X100SCA

气缸

MI20X200SCM

气缸支架

F-MI20LB

气缸

TR6X10S

气缸

TR10X60S

油压缓冲器

ACA1007-1

浮动接头

F-M8X125F

浮动接头

F-M14X150F

气动二联件

GFC30010AF1

手滑阀

HSV10

电磁阀

4V21006B

汇流板

200M12F

节流接头

PSL6M5A

节流接头

PSL602A

节流接头

PSL601A

直通接头

PC602

消声器

BSLM02

堵头

BZ02

磁性开关

DMSG-020


F-MQS20

磁性开关

DMSG-020

磁性开关

DMSG-020

磁性开关

DMSH-020

气缸

TR10X50S

气动二联件

GFC30010AF1

手滑阀

HSV10

电磁阀

4V21006B

磁性开关

DMSG-020

汇流板

200M2F

节流接头

PSL6M5A

直通接头

PC602

消声器

BSLM02

堵头

BZ02

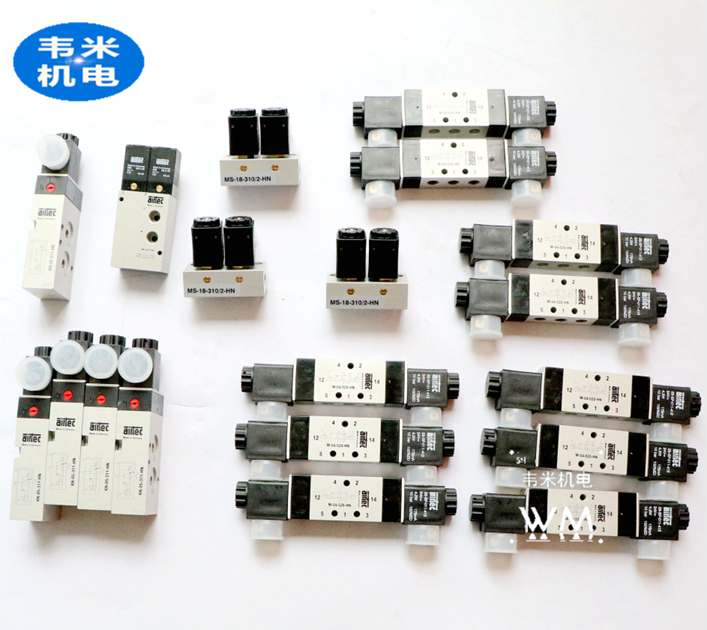

AIRTEC气动阀、气缸、气动接头、过滤减压单元、单向阀、减压阀、机械阀现货供应

AIRTEC爱尔泰克气动阀



口罩机专用气动元件口罩机常用配件中的近百个零部件产品的图片,名称,用途,价格等详细的介绍。        1名称:BYQD-002- 40X20气缸

2用途:气压传输。

3规格:多种规格(台湾亚德客)

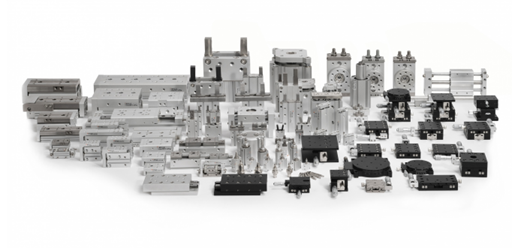

4、部分口罩机常用气动配件展示如下:

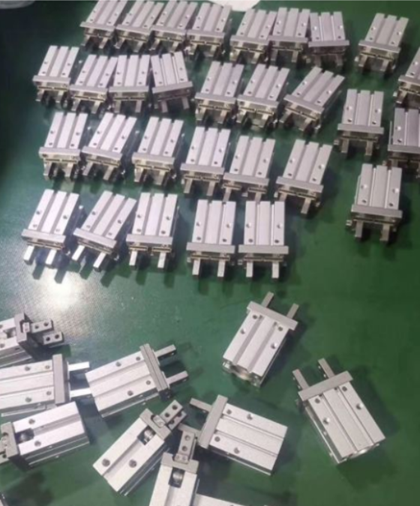

口罩机全套专用气缸,气动剪刀,气动元件等

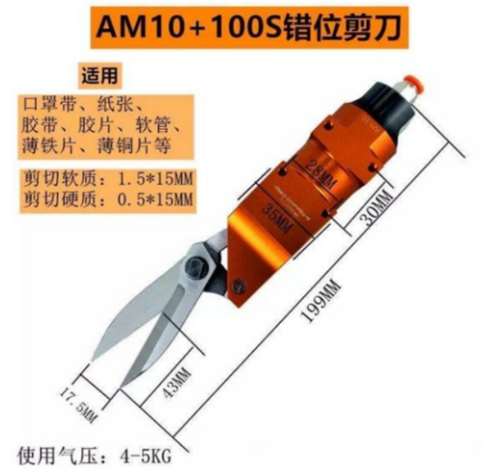

▲口罩机专用气剪

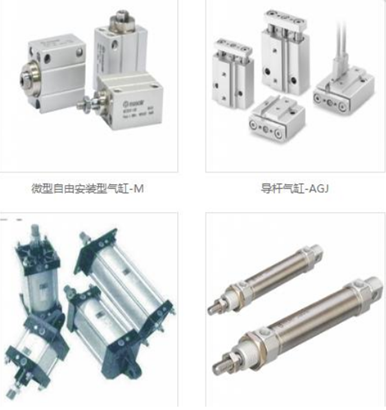

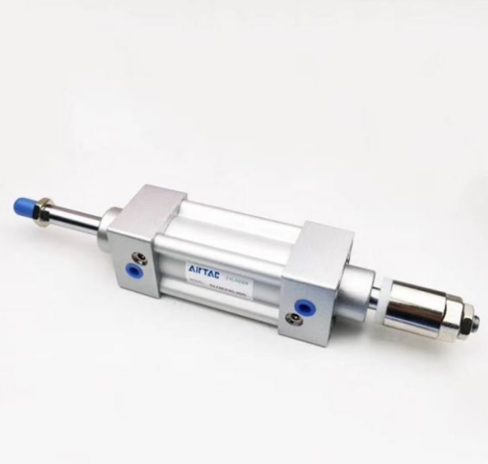

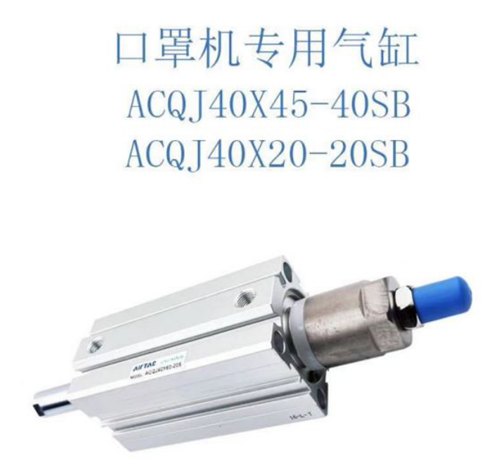

口罩机气缸

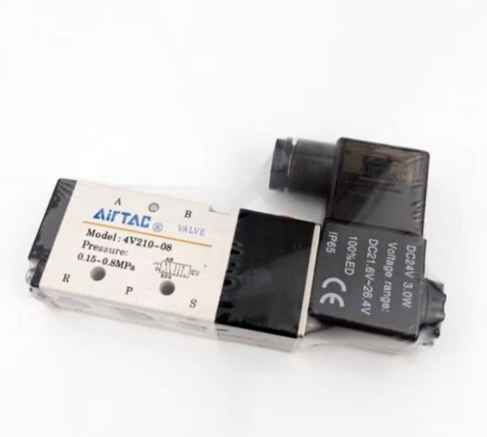

口罩机气动电磁阀

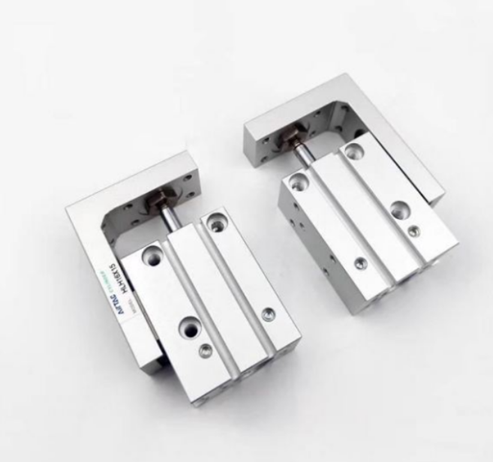

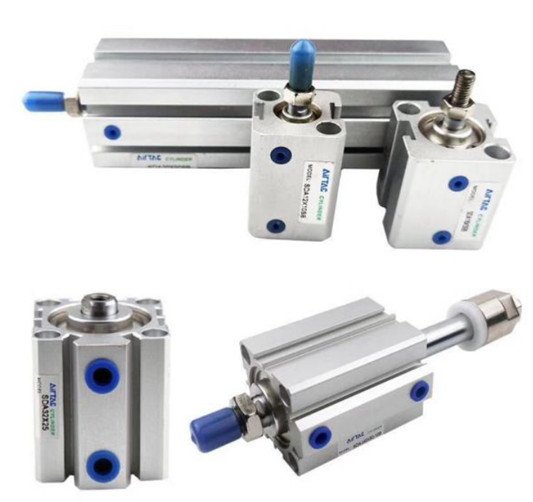

口罩机气缸









口罩机气缸的工作原理及特点:

气缸工作原理一、单作用气缸只有一腔可输入压缩空气,实现一个方向运动。其活塞杆只能借助外力将其推回;通常借助于弹簧力,膜片张力,重力等。单作用气缸的特点是:

1、仅一端进(排)气,结构简单,耗气量小。

2、用弹簧力或膜片力等复位,压缩空气能量的一部分用于克服弹簧力或膜片张力,因而减小了活塞杆的输力。

3、缸内安装弹簧、膜片等,行程较短;与相同体积的双作用气缸相比,有效行程小一些。

4、气缸复位弹簧、膜片的张力均随变形大小变化,活塞杆的输出力在行进过程中是变化的。

由于以上特点,单作用活塞气缸多用于短行程。其推力及运动速度均要求不高场合,如气吊、定位和夹紧等装置上。单作用柱塞缸则不然,可用在长行程、高载荷的场合。

二、双作用气缸

双作用气缸指两腔可以分别输入压缩空气,实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用为广泛。

1)双活塞杆双作用气缸双活塞杆气缸有缸体固定和活塞杆固定两种。

缸体固定时,其所带载荷(如工作台)与气缸两活塞杆连成一体,压缩空气依次进入气缸两腔(一腔进气另一腔排气),活塞杆带动工作台左右运动,工作台运动范围等于其有效行程s3倍。安装所占空间大,一般用于小型设备上。

活塞杆固定时,为管路连接方便,活塞杆制成空心,缸体与载荷(工作台)连成一体,压缩空气从空心活塞杆的左端或右端进入气缸两腔,使缸体带动工作台向左或向左运动,工作台的运动范围为其有效行程s2倍。适用于中、大型设备。

三、缓冲气缸

1—活塞杆;2—活塞;3—缓冲柱塞;4—柱塞孔;5—单向密封圈;6—节流阀;7—端盖;8—气孔

缓冲气缸对于接近行程末端时速度较高的气缸,不采取必要措施,活塞就会以很大的力(能量)撞击端盖,引起振动和损坏机件。为了使活塞在行程末端运动平稳,不产生冲击现象。在气缸两端加设缓冲装置,一般称为缓冲气缸。主要由活塞杆1、活塞2、缓冲柱塞3、单向密封圈5、节流阀6、端盖7等组成。

其工作原理是:当活塞在压缩空气推动下向右运动时,缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。在活塞运动接近行程末端时,活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时,封在气缸右腔内的剩余气体被压缩,缓慢地通过节流阀6及气孔8排出,被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡,即会取得缓冲效果,使活塞在行程末端运动平稳,不产生冲击。调节节流阀6阀口开度的大小,即可控制排气量的多少,从而决定了被压缩容积(称缓冲室)内压力的大小,以调节缓冲效果。若令活塞反向运动时,从气孔8输入压缩空气,可直接顶开单向阀5,推动活塞向左运动。如节流阀6阀口开度固定,不可调节,即称为不可调缓冲气缸。气缸所设缓冲装置种类很多,上述只是其中之一,当然也可以在气动回路上采取措施,达到缓冲目的。

四、薄型气缸

特点:缸筒与无杆侧端盖压铸成一体,杆盖用弹性挡圈固定,缸体为方形。

用途:常用于固定夹具和搬运中固定工件等。

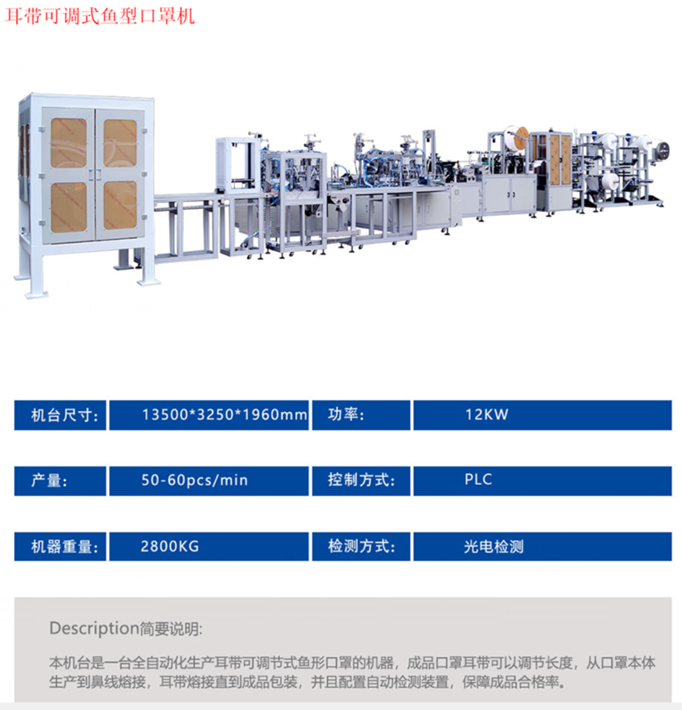

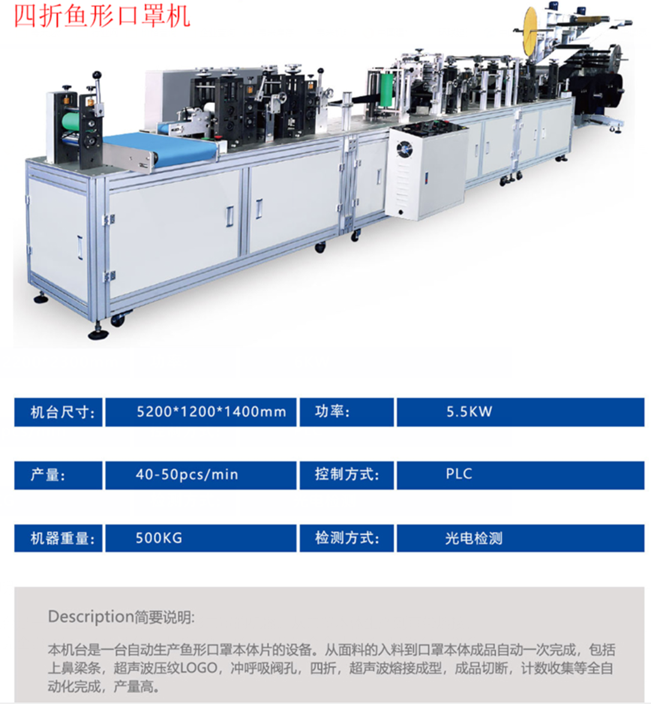

常见口罩机类型:








罩机是将多层无纺布通过热压、折叠成型,超声波焊接,废料切除,耳带鼻梁条焊接等工序制造出具有一定过滤性能的各种口罩,口罩设备不是单台的机器,它需要多台机器的配合完成各种不同的工序。市场较流行的口罩设备包括:杯型口罩机,无纺布平面口罩机,N95口罩机,3M9001/9002折叠型口罩机,鸭嘴型口罩机,立体防尘口罩机等。


口罩机,生产口罩之机械,现市面上的口罩机有:HD-0301平面口罩机、HD-0304杯型口罩机、鸭嘴口罩机、折叠口罩机、纱布口罩机等。



平面口罩机系列根据耳带的焊接方式和使用方法不同可以分为:内耳带口罩机,外耳带口罩机,绑带式口罩机,生产这三种平面口罩都需要用到口罩本体机,它是组成平面口罩不可或缺的部分。
中文名:口罩机
拼音:kou zhao ji
英文名: face mask machine mask machine mask making machine
商品名:口罩机、杯型口罩机、鸭嘴型口罩机、mask machine等。
全自动杯型口罩机参数:
全自动杯型口罩机
全自动杯型口罩机
功率:5Kw
压:220v
重量:500kg
外观尺寸:3500 x 1500 x 1800mm
率:20-70/pcs
气压:5kg/c


全自动杯型口罩机特点:

1、采用的伺服与恒温控制系统通过PLC程序控制使材料从进入成型焊接冲切一次完成,整套生产工艺全自动化作业。
2、设备只需再配置一台全自动杯型口罩鼻梁条耳带焊接机,就可以生产出杯型口罩产品来。
3、产品制作达到或超过国内外检测标准。同时比之前市场口罩设备省料30%以上。从而真正意义上的实现了降低成本、提高效率。

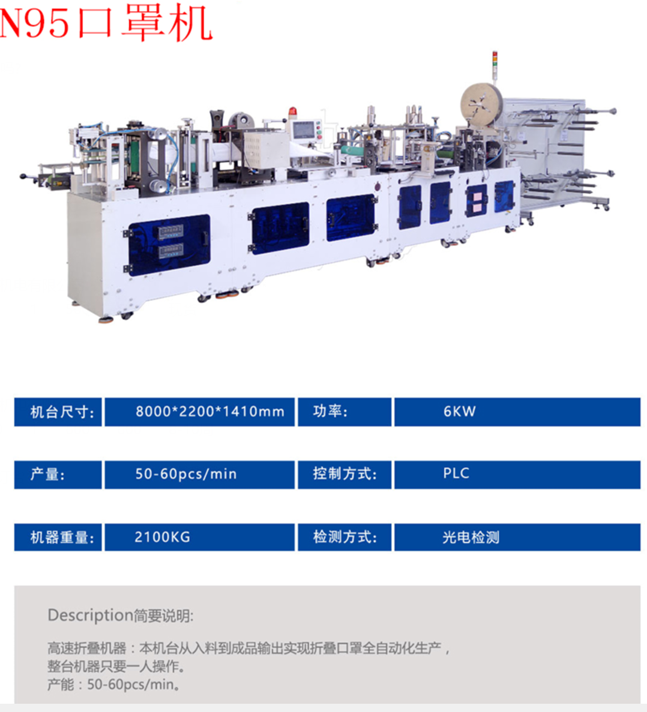

全自n95口罩机

全自动化生产口罩本体机,包括送料,塑料条式铝条插入/揭短、择景、超声波熔合、切片等全制程自动化完成,产量极高,每分钟可生产1-200片。主动力变频调速,可快可慢,使用不同材料可生产不同的口罩,产品有二层、三层,且产品质量稳定,操作方便,噪音低占地面积小。适用材料:纺粘长丝无纺布,16-30/平方米 适合于加工一次性口罩。


n95杯型口罩机

热压成型:将口罩原料(无纺布)同过热压的形式成型(杯型状)1、含自动退料动作及送料架;2、每次成型一片四个口罩。
切片:用于制作杯型口罩的外层(保护层).特殊合金钢料制作花轮,刀口耐磨损且寿命特长品偏芯式调节,灵活、快捷、水平度高.利用超声波及特制钢轮加工,不伤布类边缘,无毛边制造时不需预热,并可连续操作
压边:将口罩内外层压合
切边:利用气动冲压将口罩多余的边切除.
呼吸阀焊接:焊接口罩呼吸阀
熔接面积:130mm
度:20-30/
机身一体式结构,采用安全调节刻度控制;计算机智能化控制,精确度可达千分之一秒;模具水平调节机身马达自动上升,下降,底座水平调节.
耳带点焊机:速度:8-12/min 可用于平面、内耳带/外耳带、标型口罩、鸭嘴型及其它异形口罩的焊接。 将口罩本体制作完成后,人工对耳带进行焊接。

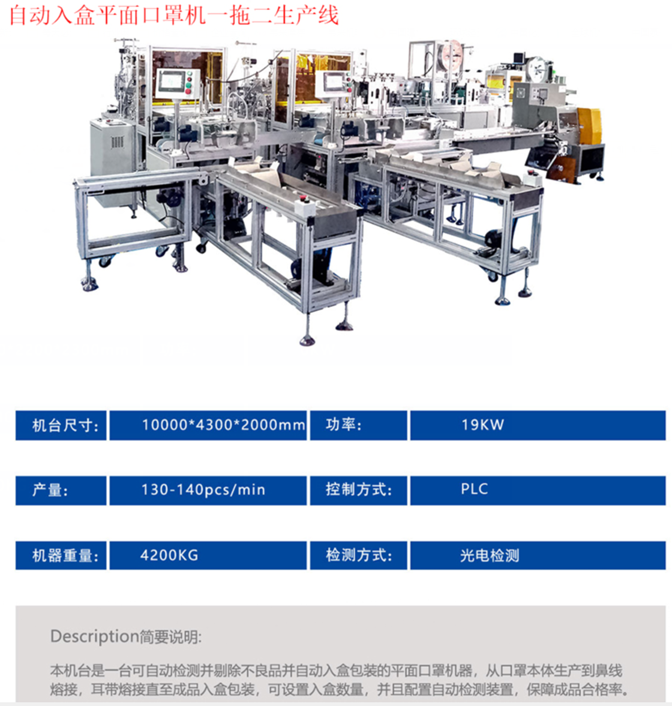

平面口罩机

超声波内耳带口罩机用超声波焊接方式,当口罩移至加工的位置时,超声波自动产生,在耳带上形成微振幅高频率的振动,并瞬间转化为热量,熔融所要加工的材料,最后使耳带永久性的粘贴或埋植在口罩本体内侧,是内耳带口罩生产最后一道加工工序,仅需一名操作员将口罩本体一片片置放于口罩盘内,后续动作至成品完成由设备自动操作。
工作流程:(口罩本体)人工入料耳带自动入料超声波耳带熔接无纺布边带入料及包边超声波边带熔接边带切断成品输出计数成品堆叠输送带装置送出。


折叠形口罩机

折叠口罩机,亦称C型口罩机,是用于折叠口罩本体生产的全自动机器,使用超声波技术,将35PP无纺布、活性炭以及过滤材料粘合,并剪切出折叠口罩本体, 可加工3M 90019002等口罩本体。根据所使用的原材料不同,所生产的口罩可以达到如FFP1FFP2N95等不同的标准,耳带为弹性不织布,使配戴者耳部舒适,无压力,口罩滤布层过滤效果好,完美契合亚洲人脸型,可适用于建筑、矿业等高污染行业。


功能及特性:

1、可加工3M 90019002等折叠口罩本体,一次加工完成。
2PLC自动控制,自动计数。
3、简易调节装置,换料方便。
4、模具采用抽取更换方式,可快速更换模具,生产不同型号口罩。


鸭嘴口罩机

全自动超声波鸭嘴形口罩机(鸭嘴口罩制造机),是利用超声波无缝熔接的原理从而生产出适用于高污染工业用的鸭嘴形口罩的机台。此机器口罩本体部分可使用4~10层的PP无纺布以及过滤材料(如:熔喷布、活性炭材料等),从而可以生产出达到N95,FFP2等各种过滤级别的口罩成品。且此机台的自动化程度极高,从入料到成品均为一条线自动化作业:原材料自动入料,独立鼻线输送系统,且可将鼻线自动包折于无纺布内,自动折边以及成品裁切,并可以自动附加呼吸阀孔。此鸭嘴形口罩机生产的成品,外形美观;该机台性能稳定,产量高,不良率低,易于操作。
鸭嘴形口罩机特点:
一、全自动送料系统
二、折叠成型系统
三、超声波热合系统
四、整机性能稳定,生产速度连续可调、生产效率高,每分钟最高可达60片,计数方便准确,原料利用率高,操作以及调节简单便捷,自动化程度高,有效减少人工成本。


绑带式口罩机

超声波口罩绑带机采用超声波焊接方式,于机台上设置输送装置,于输送装置输入口罩半成品,经过拉筒包边,再以超声波花轮压合后,将绑带切断,从而输出成品,只需一人将口罩本体置於机器的传输带上,其余后续工作均全自动完成。
超声波口罩绑带机特点:
1.机架采用铝合金及不锈钢,外观轻巧美观不生锈。
2.自动计数,可有效控制生产效率和生产进度。
3.变频控制,可根据实际需要调节设备运行速度。
4.拉筒入料,定位更精准,可使原材料宽度控制到最小,节约成本。
5.成品长度尺寸控制统一,偏差±1mm,可有效控制成品长度。
6.设备自动化程度高,对操作员工要求低,仅需放料和整理成品即可。
7.此机采机超声波台湾系统,日本换能器,性能稳定,操作方便。
8.自动化超声波熔接轮采用进口优质钢材DC53做成,使模具寿命延长,耐磨耐用。


外耳带口罩机

外耳带口罩机将松紧带以超音波方式熔合于口罩本体两外侧,进而完成耳带式口罩成品,仅需一名操作员将口罩本体一片片置于输送带治具上,其余后续动作至成品完成皆由机台自动操作,本机产量较一般耳带机高。
超声波外耳带口罩机参数:
机台尺寸:2646(L)*620(W)*1750(H)m/m
电压:单相220V
产量:45-55pcs/min
气压:6kg/cm2
耗电:3KW
口罩本体尺寸必须固定
超声波外耳带口罩机特点:
1、机台实密,体积小,不占空间;
2PLC程式控制,稳定性高,故障率低;
3、全机台采用铝合金结构,美观坚固不生锈;
4、光电检测,降低失误率。
5、耳带熔接强度可调。


如何选购口罩机

现代社会,由于自然环境的不断恶化和人们防护意识的加强,一次性医用口罩和防护口罩的市场需求在不断扩大,很多客户都敏锐的察觉到了这一商机而想涉足口罩生产的行业。但是鉴于对于口罩生产流程,口罩原材料的采购,口罩机厂家的甄选,口罩生产车间的规划,口罩生产的行业标准等等的不熟悉,所以在查询和咨询相关信息以及做相关预算的时候,就显得很盲目和迷茫。以下是对超声波口罩机的一些常识性介绍,以帮助准备在口罩生产行业大展身手的客户在迷雾中开一点微明的光而知道方向何在:
首先:口罩从外形上简单分为平面口罩和立体口罩,平面口罩多用于医疗行业,立体口罩多用于日常防护。此文主要针对超声波平面口罩机(超声波医用口罩机)的选购。
其次:平面口罩机系列根据耳带的焊接方式和使用方法不同可以分为:内耳带口罩机生产线,外耳带口罩机生产线,绑带口罩机生产线。
