Harting连接器的功能作用
Harting连接器产品主要有以下四个部分组成:外壳(包括上壳和下壳);连接体(包括公、母连接体);针(包括公针和母针——也称为插孔);附件
连接器在系统中主要起到电气连接的作用，可以传送信号线和功率线。
连接器应在产品规定的额定电流、额定电压、工作温度范围内使用。
2 说明
2.1 技术参数
Harting连接器的主要电性能参数在产品的连接体上都有标识。
2.2 结构及技术说明
Harting连接器的机械结构主要是由上、下壳体组成的。上、下壳体的主要功能是来固定(公、母)连接体的;而连接体是固定(公、母)针的，电缆夹(cable gland)是固定电缆并达到防水要求的。
2.3 工作原理
连接器是通过公针和母针的插合来实现系统中电气的连接，所以公针和母针是连接器的关键件。
3 安全说明
Harting的Han系列产品符合中国3C认证并符合欧洲RoHS环保指令，产品带有接地针和接地标识，为用户进行安全接地提供了必要条件。
4 使用操作
连接器在其插头和插座插合好之前，不应通电。在需要进行插拔时应先断电。另外从使用和安装的安全性来讲，自由端的连接器应不带电。
5 安装和调试
5.1 安装
标准连接器的安装分为2个步骤：针的接线和连接体的组装。分别如下：
Harting产品接线方式

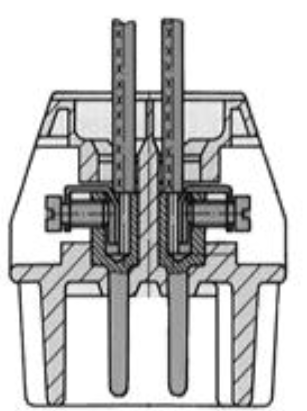

a) 螺丝连接
b) 笼式弹片连接
笼式弹片产品(Han® ES, Han® ESS)的组装如下图所示
要求：适合的线径为：0.14 – 2.5 mm²
选择合适尺寸的螺丝刀，按如图所示的方向垂直插入，然后插入导线拔出螺丝刀即可。
注意：要使用合适大小的螺丝刀或专用塑料工具(09990000367)，插入时按图示位置，应保持螺丝刀垂直进入并不要在孔内摇摆，以免损伤弹片。
c) 压接
Harting压接的针有如下三种：
以上3种不同的针使可共用同种压接钳(09990000001)，但定位器不一样，共有3种定位器，分别为D、E、C型定位器。然后根据用户导线的线径来调节合适的压接钳口进行压接。
压接钳09990000001的使用具体见产品的说明书。
Han D型针
Han E型针
Han C型针
压接的步骤如下：
根据不同的针来选择相应的定位器，然后按说明书要求调节压接钳;根据不同的线径来按下表规定的长度剥线;然后压接。
d) 轴向螺栓连接

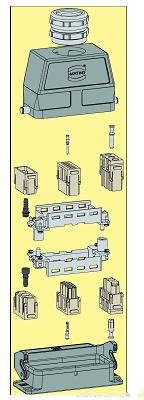

连接体的组装
a) 标准产品：
把接好线的连接体放入上、下壳体中，拧紧4个螺丝及可。注意拧螺丝的顺序要采取对角线拧，而且逐步拧紧，不要一个螺丝先拧死。
b) 模块的组装：
模块的接线同标准产品的连接体相同，对于Harting的模块主要有2种接线方式：压接和轴向螺栓连接(具体接线如上所述)。
模块的组装如图示。
c) 防插错编码件的组装和排列
如果在面板上大量使用连接器的话，应使用防插错编码件来实现连接器的防插错。
编码件的使用如下图所示
如上图所示：用导向销和导向孔(09330009908、09330009909;对于模块产品来讲使用09140009908和09140009909)来替代标准连接体(或模块框架)上的螺丝，按图示右部分的排列组合来排列，安装相应的导向销和导向孔，只有当导向销和导向孔位置如图排列时才能插合，这样最多可有16种排列，满足客户的防误插要求。
头、座的连接
连接器插头和插座的连接，只要扣上锁扣或拧紧螺丝及可。此时，连接器已完全连接到位，可以进行通电操作。
5.2 调试
连接器主要功能为实现系统的电气连接，所以连接好的连接器及可进行通电，并不需要做特殊的调试。
6 维修
组装好的连接器连接好后在其寿命周期里如果不出现质量问题，不需要进行特殊的维修和维护。
7 故障处理、更换原则与维修
7.1 故障处理
在使用中如果出现连接器故障，应在断电后进行分析和故障处理，遵照先检查机械连接再检查电气连接是否可靠来处理。然后根据故障的大小来决定是维修或更换。更换的原则是可以先更换出故障的零件，必要时可更换整个产品。
7.2 拆卸
连接器的拆卸分为3个部分：连接器插头和插座的拆卸;连接体和壳体的拆卸;插针和连接体之间的拆卸。
1) 连接器插头和插座的拆卸：解开连接器插头和插座之间的锁扣或松开插头和插座之间的螺丝，松螺丝的顺序和拧紧的顺序一样，逐步松开。
2) 连接体和壳体的拆卸：松开螺丝即可。
3) 插针和连接体之间的拆卸：对于笼式弹片和轴向螺栓连接的话，主要是针和线的拆卸。具体如下：
a) 笼式弹片:从方形孔内插入合适的螺丝刀，用手轻拉出导线及可
b) 轴向螺栓连接: 从连接端深入内六角扳手，反时针松开螺栓，用手轻拉出导线及可
c) 压接：在Harting的连接方式中，只有压接的针和连接体是分开的(压接针需要单独定购)。对于压接，其线和针的连接是不可逆的，其拆卸主要是从连接体中取出带针的线，然后重新压接和装配。但其优势也在于此，单个针的损坏并不影响整个产品的使用。对于拆卸，根据不同类型的针(D、E、C针，请见上图)其拆卸的位置并不相同。
Han D Han E Han C
从图示可以看出，对于D针，使用专用的工具(09990000012)，从插合端顶入，然后用力推动，顶出接针即可，注意使用中要保持工具垂直插入，在顶出的过程中不要左右摇晃;对于E针，使用专用的工具(09990000319)，从接线端插入，然后顺势带出导线和接针，注意使用中要从相应的凹槽口垂直插入工具，过程中不要左右摇晃;对于C针，使用专用的工具(09990000305), 从接线端插入，然后顺势带出导线和接针，注意使用中要从图示2黑色标记的垂直位置插入工具，过程中不要左右摇晃。
7.3 更换原则
因为Harting连接器产品是采用散件形势销售，所以如因质量问题，确实需要更换产品时，可更换单个的零件，必要时可更换整个产品。
7.4 重新安装
更换或维修后的重新安装同上述所示。
7.5 投入使用/功能试验
连接器在组装好并机械连接好后可投入使用和进行按客户要求项目的功能试验。
8 专用工具及设备、易损件及备件清单
对Harting的Han系列产品，其配套的专用工具主要有压接及相关的取针工具，特殊模块(Quintax模块)的取出工具等。具体见下表
对于D型针取出工具，因其内壁非常薄，如操作过程中不规范动作，其头部套筒容易损坏，因此建议客户购买09990000004作为备件。
9 运输与贮存
9.1 运输
包装成箱的连接器及附件在避免雨雪直接影响下，可采用任何运输工具运输，但应注意在运输中不能和酸、碱等腐蚀性物品一同堆放。
9.2 贮存
包装好的连接器及附件，可贮存在环境温度为-10℃——40℃、相对湿度不大于75%、周围环境中无酸、碱等腐蚀性气体的库房中。
对于Han 3A系列产品09200032611和09200032711为螺丝连接
按规定要求剥线后应对导线头进行预保护处理，以免在拧螺丝时损伤导线
按规定要求剥线
通过旋紧螺纹，使同轴锥体刺入接针腔，并且挤压电缆编织物
同轴螺栓的锥体挤压电缆于接针腔内凹面处，使电缆压紧
旋紧螺栓
模块接线，同标准的连接体相同
把接好线的模块装入模块框架里，模块上的大小凸台和模块框架凹口大小是对应的，反之装不进去
模块装好后应用模块锁紧片(09140009960)从2边锁紧，模块锁紧片上的箭头方向应和模块框架上的箭头方向一致
把模块框架装进壳体里
