力士乐REXROTH液压柱塞油泵如何检修拆卸清洗
在所有的液压泵检修中，柱塞类的液压泵检修工作是最难的，因为柱塞泵的结构相较于其他类型的液压泵更复杂，所牵扯的液压泵部件也越多。那么，正确的力士乐柱塞泵检修方法应该是怎样的呢？

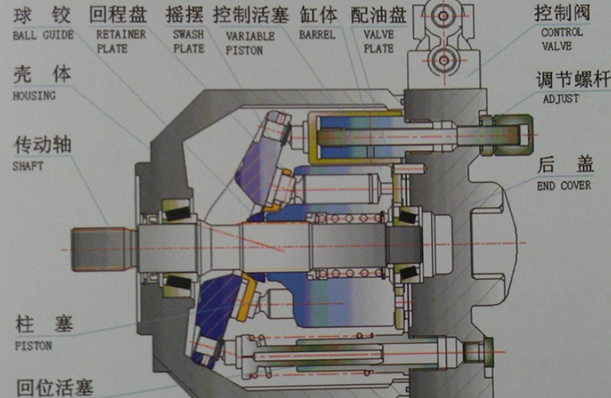

力士乐齿轮泵和力士乐叶片泵相比，柱塞泵(以斜盘式轴向变量柱塞泵为例)结构比较复杂，拆修与装配应分泵主体和变量头进行。柱塞马达的拆修与装配方法与柱塞泵基本类同。
标准常规柱塞泵一般检修处理方法：
其实对于力士乐柱塞泵的检修来说，首先要了解力士乐柱塞泵的结构就很好解决，我们平时保养应注意在额定范围内使用，不能空载运转，注意避免汽蚀和汽缚现象，加强巡查，及时更换磨损密封部件。若是出现故障，则可以按照保养手册来进行保养作业。
第一：首先检查力士乐柱塞泵管路及结合处有无松动现象，用手转动力士乐柱塞泵，试看力士乐柱塞泵是否灵活 。
第二：向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。
第三：关好出水管路的闸阀和出口压力表，点动电机，查看电机转向是否正确。开动电机，当力士乐柱塞泵正常运转后，打开出口压力表视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。
第四：尽量控制力士乐柱塞泵的流量和扬程在标牌上注明的范围内，以保证柱塞泵在最高效率点运转，才能获得最大的节能效果。力士乐柱塞泵在运行过程中，轴承温度不能超过环境温度35℃，最高温度不得超过80℃。
第五：如发现力士乐柱塞泵有异常声音应立即停车检查原因，力士乐柱塞泵要停止使用时，先关闭闸阀、压力表，然后停止电机。力士乐柱塞泵在工作第一个月内，经100小时更换润滑油，以后每隔500小时，换油一次，经常调整填料压盖，保证填料室内的滴漏情况正常。
第六：定期检查轴套的磨损情况，磨损较大后应及时更换，力士乐柱塞泵在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。防止冻裂。力士乐柱塞泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂上油脂装好，妥善保管。
以上就是力士乐柱塞泵的正确检修方法，若是在液压泵检修过程中操作手法不正确，反而可能会给液压泵造成更大的损害，那时候就得不偿失了。

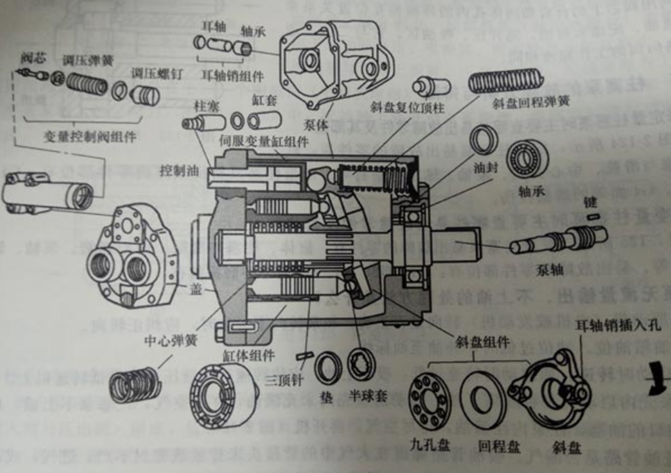

(1)拆卸柱塞泵检修时，首先应对照装配图或使用说明书对泵进行拆卸，其步骤见下表。
斜盘式轴向变量柱塞泵的拆卸步骤
步骤 | 内 容 | 步骤 | 内 容 | ||
泵主体的拆卸 | 1 | 松开泵主体与变量头的链接螺丝，卸下变量头并妥善放置和防尘 | 泵主体的拆卸 | 9 | 松开泵体与壳体的连接螺钉，将泵体与壳体分解(但泵体上配流盘的定位销不能取下)，取下泵体 |
2 | 取下柱塞与滑靴组件，如发现柱塞卡死在缸体中，已研伤缸体，则应报废此泵而换新 | 10 | 卸下滚柱轴承 | ||
3 | 从传动轴上取出球铰、弹簧等组件并分解成单个零件 | 11 | 清洗拆下的零件 | ||
4 | 取出缸体及其外镶缸套，两者为过盈配合不分解 | 12 | 逐一检查拆下的零件(包括各密封件及各轴承)的状态并对已磨损或失效的零件进行修理或更换 | ||
5 | 取出配流盘 | 变量头的拆卸 | 1 | 拆下变量头组件，卸下止推板和销轴 | |
6 | 卸下传动键 | ||||
7 | 卸掉法兰盘螺钉及法兰盘和密封件 | 2 | 松开锁紧螺母，拆卸上法兰，取出调节螺杆及变量活塞(对于液压控制变量头，则应拆解变量控制阀后在取下调节螺杆及变量活塞) | ||
8 | 卸下传动抽及两滚柱轴承组件 |
(2)修理
①柱塞滑靴组件球窝滑靴柱塞组件的装配情况可参见图4-4。在柱塞泵工作中，由于球窝滑靴柱塞组件被频繁推拉，极易造成滚压球面脱落，或因滑靴球窝被拉长而造成 “松靴”。由于修理需要专用胎具滚压压合，所以应和高压泵生产厂联系修理或更换。
滑靴端面若轻微磨损，抛光至Ra0.1μm，表面平面度应不大于0.005mm。若磨损严重，则应和泵生产厂联系修理或更换。
对于柱塞表面产生的轻度拉伤或摩擦划痕，用极细的油石研去伤痕即可，但重度咬伤一般难于修复，且修复的价格昂贵，不如更换新泵。
②配流盘其磨损、“咬毛”，甚至出现烧盘多是因油液不清洁所致。对于轻度磨损拉毛的配流盘，可将配流盘放在零级精度的平板上，用手工研磨加以修理。研磨所用磨料多为粒度号数W10的氧化铝系、金刚石系微粉。研磨时，在磨料中直接加润滑油(一般用10号机械油)。在精研时，可用1/3机油与2/3煤油混合使用，也可用煤油和猪油混合使用。研磨时的压力不能太大，以免因被研磨掉的金属过多，加大工作表面粗糙度甚至划伤研磨表面。研磨后应在煤油中洗净，再抛光至Ra0.1μm，表面平面度应不大于0.005mm。
③缸体 通常用青铜制造。缸体易磨损部位是与柱塞配合的柱塞孔内圆柱面和与配流油接触的端面。对于轻度端面磨损，研磨便可。重度磨损，可先在平面磨床上精磨端面，然后抛光至Ra0.1μm，表面平面度应不大于0.005mm(为了防止金刚砂嵌入青铜缸体表面，不允许用研磨剂研磨该平面)。
④变量头 止推板若有磨损，其修理方法与配流盘相同。变量控制阀芯如有拉毛、划伤，可用细油石和细砂布修磨掉划痕。变量活塞一般不易磨损，如有磨痕，修磨即可。
(3)装配 修理后的柱塞泵应分别对泵主体和变量头进行分装，然后再将两者进行总装。具体步骤见下表。
斜盘式轴向柱塞泵的而装配步骤
步骤 | 内 容 | 步骤 | 内 容 | ||
泵主体的装配 | 1 | 清洗干净全部零件 | 泵主体的装配 | 11 | 将滑靴、柱塞和回程盘组件装入缸体孔中 |
2 | 将泵体及壳体间密封圈装入相应沟槽中 | 12 | 装上传动键 | ||
3 | 用连接螺钉合装泵体及壳体 | 变量头的装配 | 1 | 清洗干净全部零件 | |
4 | 将滚珠轴承装入壳体孔中 | 2 | 将变量活塞装入变量壳体 | ||
5 | 将传动轴及滚珠轴承组件装入泵体中 | 3 | 将变量头销轴装入变量活塞 | ||
6 | 将轴封装入法兰盘沟槽中 | 4 | 将止推板装入变量头销轴 | ||
7 | 将法兰盘与泵体合装并用螺钉紧固 | 5 | 将变量壳体与壳体间的密封圈装入密封沟槽 | ||
8 | 将配流盘装入泵体端面贴紧，用定位销定位(注意定位销不要装错)→将缸体装入壳体中(注意与配流盘端面贴紧) | 泵的总装 | 1 | 准备好分装的泵主体与变量头 | |
9 | 将中心套，中心弹簧及球铰等组合后装入传动轴内孔 | 2 | 把泵主体与变量头之间的密封圈装入壳体沟槽 | ||
10 | 将滑靴柱塞组件装入回程盘孔中 | 3 | 合装泵主体、变量头(注意止推板要与各滑靴平面贴合)，均匀拧紧各连接螺钉 |
REXROTH力士乐柱塞泵拆卸流程
1、拧松并卸下泵盖及轴承端盖上的连接螺钉。
2、卸下定位销及泵盖和轴承盖。
3、从泵的壳体内取出传动轴及轴套。
4、从泵的壳体内取出两个齿轮。
5、取下浮动侧板及密封圈。
6、查看轴端骨架油封，若阻油唇边杰出则能持续运用，不用取出；反之，则应取出替换。
7、用煤油或柴油清洁拆下来的零件。
8、逐个查看拆下零件的状况并将已磨损和刮伤的零件挑出送去维修。
Rexroth力士乐柱塞泵细节维修
1、力士乐柱塞泵端面维修细微磨损时，可将两齿轮一起放在砂布上擦磨抛光。磨损严峻时，可将两齿轮一起放在平面磨床上磨去少量，再用金相砂纸抛光，但泵体也应磨去同样尺寸。维修后，两齿轮厚度差应不大于o.005mm，齿轮端面与孔的笔直度、两齿轮轴线的平行度都应不大于0.005mm。
2、泵体修正泵体的磨损主要是内腔与齿轮齿顶圆触摸面，且多发生在吸油侧。细微磨损时，用细砂布修掉毛刺即可持续运用。
3、柱形维修关于轮齿啮合形成的齿形磨损或拉伤，用细砂布或油石去除拉伤或已磨成多棱形的毛刺即可。
4、侧板或端盖修正侧板或前、后盖主要是装配后，与齿轮相对滑动的触摸端面的磨损与拉伤。轻度磨损和拉伤时，可研磨端面修正；磨损拉伤严峻时，可在平面磨床上磨去端面上的沟痕。
5、泵轴修正齿轮泵的泵轴失效形式主要是与滚针轴承相触摸处简单磨损，有时会发生折断。细微磨损时，可抛光修正，并替换滚针轴承。
注意：柱塞泵结构复杂、价格较高，检修与装配比较麻烦，大多数易损零件都有较高要求和加工难度，检修和装配往往需要丰富的经验及相应的专用设备和专用工夹具。所以特别注意避免在对泵的结构原理不了解又无现成的备用易损件时就盲目拆解柱塞泵。在泵装配中特别要注意，谨防中心弹簧的钢球落人泵内，装配人员可先将钢球上涂上清洁黄油，使钢球粘在弹簧内套或回程盘上，再进行装配。否则落入泵内的钢球会在泵运转时打坏泵内所有零件，并使泵无法再修复。
